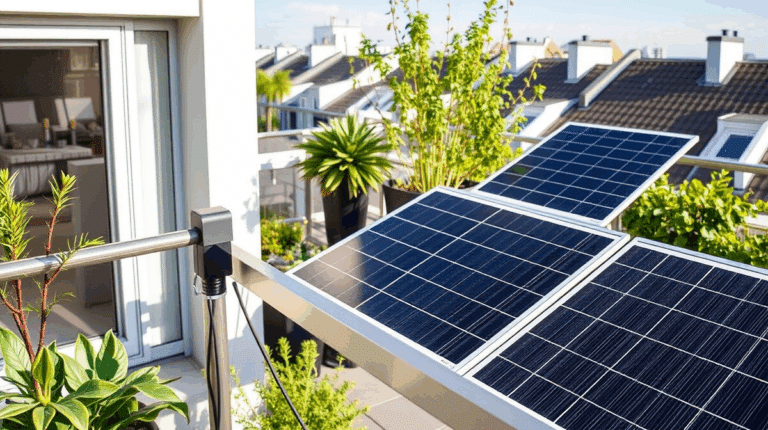

Erdungsanschluss für Balkonkraftwerke
Balkonkraftwerke erfreuen sich zunehmender Beliebtheit bei Hausbesitzern und Mietern, die in die eigene Stromerzeugung einsteigen möchten. Doch mit der Installation einer solchen Mini-PV-Anlage kommen auch wichtige Sicherheitsaspekte ins Spiel. Eine der wichtigsten, aber oft übersehenen Komponenten ist der korrekte Erdungsanschluss für Ihr Balkonkraftwerk. Diese Maßnahme ist entscheidend für die Betriebssicherheit und den Schutz vor elektrischen Gefahren. In diesem Artikel erfahren Sie, warum die Erdung so wichtig ist und wie Sie diese fachgerecht für Ihre Mini-Solaranlage einrichten.
Empfohlene Produkte zu Erdungskabel Balkonkraftwerk
25m 6mm2 Erdungskabel H07V-K 1x6mm² Aderleitung flexibel Kupfer Litze Einzelader
CusoTec Erdungskabel 6mm² Grün/Gelb mit 6 Aderendhülsen H07V-K Aderleitung Erdun
30m 6mm2 Erdungskabel H07V-K 1x6mm² Aderleitung flexibel Kupfer Litze Einzelader
50m Erdungskabel 6mm2 H07V-K PVC grün-gelb flexible Aderleitung für PV-Anlagen i
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Warum ist die Erdung bei Balkonkraftwerken notwendig?
Viele Betreiber von Mini-PV-Anlagen sind sich der Bedeutung einer korrekten Erdung nicht bewusst. Tatsächlich kann ein fehlender oder mangelhafter Erdungsanschluss beim Balkonkraftwerk erhebliche Risiken mit sich bringen:
Bei Photovoltaik-Anlagen können elektrische Spannungen auftreten, die bei fehlerhafter Installation oder beschädigten Modulen zu gefährlichen Situationen führen. Besonders bei Anlagen, die an der Fassade oder auf dem Balkon montiert sind, können Wettereinflüsse wie Regen, Schnee oder Wind die Elektronik belasten. Eine fachgerechte Erdung leitet überschüssige Spannungen sicher ab und minimiert das Risiko von Stromschlägen oder Kurzschlüssen.
Darüber hinaus bietet der Erdungsanschluss für Mini-PV-Anlagen Schutz vor indirekten Blitzeinschlägen. Während direkte Blitztreffer in Solarmodule selten sind, können elektrische Überspannungen durch Blitzeinschläge in der Nähe entstehen und die empfindliche Elektronik beschädigen. Mit einer korrekten Erdung werden diese Spannungsspitzen sicher abgeleitet.
Ein weiterer wichtiger Aspekt: Viele Versicherungen machen ihre Deckung von einer vorschriftsgemäßen Installation abhängig – und dazu gehört in den meisten Fällen auch eine fachgerechte Erdung. Im Schadensfall könnte eine fehlende Erdung zu Problemen mit der Versicherung führen.
Das benötigen Sie für die Erdung Ihres Balkonkraftwerks
Für die fachgerechte Einrichtung eines Erdungsanschlusses bei Ihrer Mini-PV-Anlage benötigen Sie spezifische Materialien:
- Erdungskabel (mindestens 6 mm² Querschnitt, in grün-gelb)
- Erdungsklemmen für Solarmodule
- Potentialausgleichsschiene (optional, bei mehreren Modulen)
- Passende Schrauben und Verbindungsmaterialien
- Kabelschuhe für sichere Verbindungen
- Werkzeuge: Schraubendreher, Abisolierzange, Crimpzange

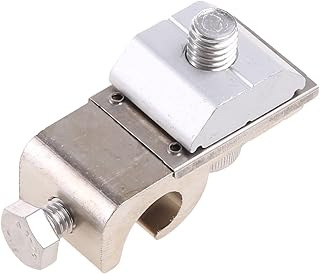

Empfohlene Produkte zu Erdungsklemmen Solarmodul
6 Stk Solarpanel Erdungsclips, Solarmodul Boden Erdung Lug Standard, Solarmodul
8 Stk Solarpanel Erdungsclips, Solarmodul Boden Erdung Lug Standard, Solarmodul
PV Erdungsklemme 6 Stück, Erdungsklemmen für Solarmodul Schienen | 6 PV Erdungsk
QUIIEOSKIA 6 Stück Solarpanel Erdungsclips, pv erdungsklemme | Solarpanel Erdung
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Es empfiehlt sich, auf hochwertige Komponenten zu setzen, insbesondere bei den Erdungsklemmen für das Balkonkraftwerk. Diese sollten aus korrosionsbeständigen Materialien wie rostfreiem Stahl oder verzinktem Metall bestehen, um eine dauerhafte Funktionalität zu gewährleisten.
Schritt-für-Schritt-Anleitung: Erdungsanschluss für Mini-PV richtig einrichten
Die Einrichtung eines Erdungsanschlusses für Ihr Balkonkraftwerk erfordert Sorgfalt und präzises Arbeiten. Folgen Sie dieser Anleitung, um optimale Sicherheit zu gewährleisten:
1. Vorbereitung der Module
Bevor Sie mit der eigentlichen Erdung beginnen, stellen Sie sicher, dass die Solarmodule ausgeschaltet bzw. abgedeckt sind. Bei Mini-PV-Anlagen empfiehlt es sich, die Module während der Installation abzudecken, damit sie keinen Strom erzeugen können.
2. Anbringen der Erdungsklemmen
Die meisten Solarmodule verfügen über spezielle Erdungspunkte am Rahmen. Befestigen Sie die Erdungsklemmen an diesen vorgesehenen Stellen. Diese Klemmen stellen den elektrischen Kontakt zum Modulrahmen her und dienen als Anschlusspunkt für das Erdungskabel. Achten Sie auf einen festen Sitz und guten Kontakt zum Metallrahmen.
Empfohlene Produkte zu Erdungsklemmen Solar
10 Stück Solarpanel Erdungsclips, Erdungsklemmen für Solarmodul Schienen | 10 PV
EXLECO 10er Erdungsklemme Solarpanel Erdungsclip Aluminium Solarmodul | Befestig
Avoltik Erdungsklemme für PV Module 10 Stück I Solar Panel Klemmen aus robustem
Toumdafine Solar Modul Erdungsklemme 6pc Erdungsklemme Aluminium,Photovoltaik Mo
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
3. Verlegung des Erdungskabels
Das grün-gelbe Erdungskabel wird nun von Modul zu Modul geführt und mit den Erdungsklemmen verbunden. Bei mehreren Modulen sollten alle Rahmen miteinander verbunden werden. Achten Sie darauf, das Kabel so zu verlegen, dass es vor mechanischen Beschädigungen geschützt ist und nicht durch scharfe Kanten beschädigt werden kann.
4. Anschluss an den Potentialausgleich
Das Erdungskabel muss nun mit dem Potentialausgleich des Gebäudes verbunden werden. In einem Mehrfamilienhaus kontaktieren Sie hierzu am besten den Vermieter oder den Hausmeister, um den korrekten Anschlusspunkt zu identifizieren. In Einfamilienhäusern finden Sie den Potentialausgleich meist im Sicherungskasten oder in dessen Nähe.
Ein wichtiger Hinweis: Wenn Sie sich bei diesem Schritt unsicher sind, sollten Sie unbedingt einen Elektroinstallateur hinzuziehen. Der Anschluss an den Potentialausgleich ist ein entscheidender Sicherheitsaspekt und sollte fachgerecht durchgeführt werden.
Für tiefergehende Informationen zum Thema Potentialausgleich bei Solaranlagen empfehle ich unseren Artikel Sichere Potentialausgleich für Mini-PV-Systeme, der weitere wichtige Details zu diesem Thema behandelt.
Besondere Anforderungen bei Balkonkraftwerken
Bei Balkonkraftwerken ergeben sich einige besondere Situationen für den Erdungsanschluss:
Befestigung an Metallgeländern: Wenn Ihr Balkonkraftwerk an einem Metallgeländer befestigt ist, kann dieses unter Umständen als Teil des Erdungssystems dienen. Voraussetzung ist, dass das Geländer selbst zuverlässig geerdet ist. Überprüfen Sie dies sorgfältig oder ziehen Sie einen Fachmann hinzu.
Installation auf dem Flachdach: Bei Aufständerungen auf Flachdächern müssen die Metallrahmen der Aufständerung mit dem Erdungsanschluss für das Balkonkraftwerk verbunden werden. Hier ist besondere Sorgfalt geboten, da auf Dächern die Gefahr durch Blitzschlag erhöht ist.
Montage an der Fassade: Bei Fassadenmontagen muss das Befestigungssystem in den Potentialausgleich einbezogen werden. Besonders wenn es sich um große Metallkonstruktionen handelt, die an der Fassade angebracht sind.
Für eine detaillierte Anleitung zur sicheren Befestigung und Stromableitung bei Balkon-Solaranlagen lesen Sie auch unseren Artikel Sichere Stromableitung für Mini-Solaranlagen.
Häufige Fehler bei der Erdung von Balkonkraftwerken vermeiden
Bei der Einrichtung des Erdungsanschlusses für Mini-PV-Anlagen können einige typische Fehler auftreten, die die Sicherheit beeinträchtigen:
Unzureichender Kabelquerschnitt: Ein zu dünnes Erdungskabel kann bei hohen Strömen, wie sie bei einem Blitzeinschlag entstehen können, schmelzen und damit seine Schutzfunktion verlieren. Verwenden Sie mindestens 6 mm² für die Erdungsleitung.
Korrosionsanfällige Verbindungen: Insbesondere im Außenbereich sind Verbindungsstellen der Witterung ausgesetzt. Verwenden Sie daher nur korrosionsbeständige Materialien und schützen Sie kritische Verbindungen gegebenenfalls zusätzlich mit wetterfester Isolierung oder wasserdichtem Schrumpfschlauch.
Fehlende regelmäßige Überprüfung: Ein einmal installierter Erdungsanschluss sollte nicht in Vergessenheit geraten. Prüfen Sie regelmäßig, idealerweise einmal jährlich, ob alle Verbindungen noch fest sitzen und keine Korrosionsschäden aufgetreten sind.
Übersehen von Metallteilen: Alle leitfähigen Teile der Anlage müssen in den Potentialausgleich einbezogen werden. Dies betrifft nicht nur die Modulrahmen, sondern auch Montagegestelle, Kabelkanäle aus Metall und andere leitfähige Komponenten der Installation.
Wann sollten Sie einen Fachmann hinzuziehen?
Obwohl die grundlegende Einrichtung eines Erdungsanschlusses für Ihr Balkonkraftwerk für technisch versierte Heimwerker machbar ist, gibt es Situationen, in denen professionelle Hilfe ratsam oder sogar notwendig ist:
Wenn Sie unsicher bei der Identifikation des richtigen Anschlusspunktes für den Potentialausgleich sind, sollten Sie einen Elektriker konsultieren. Gleiches gilt, wenn Sie Zweifel an der Qualität der bestehenden Erdungsanlage Ihres Gebäudes haben oder wenn Ihr Balkonkraftwerk besonders exponiert montiert ist (z.B. auf dem Dach oder an einer hohen Fassade).
Bei größeren Mini-PV-Anlagen mit mehreren Modulen kann die Erdungssituation komplexer werden, insbesondere wenn verschiedene Montagesysteme kombiniert werden. Auch hier empfiehlt sich die Beratung durch einen Fachmann.
Denken Sie daran: Die Kosten für eine professionelle Beratung sind im Vergleich zum potenziellen Schaden durch fehlerhafte Erdung verschwindend gering.
Fazit: Sicherheit durch korrekten Erdungsanschluss beim Balkonkraftwerk
Die Einrichtung eines funktionierenden Erdungsanschlusses für Ihr Balkonkraftwerk ist ein entscheidender Schritt für die Sicherheit Ihrer Mini-PV-Anlage. Sie schützt nicht nur die Elektronik vor Überspannungsschäden, sondern minimiert auch die Gefahr von Stromunfällen und erhöht die Lebensdauer Ihrer Anlage.
Mit den richtigen Materialien, sorgfältiger Ausführung und regelmäßiger Überprüfung stellen Sie sicher, dass Ihre Solaranlage nicht nur effizient Strom erzeugt, sondern auch den notwendigen Sicherheitsstandards entspricht. Investieren Sie die Zeit und das notwendige Material in eine fachgerechte Erdung – es ist eine Investition in Ihre Sicherheit und den langfristigen Erfolg Ihrer nachhaltigen Stromproduktion.
Bedenken Sie: Im Zweifel ist es immer besser, einen Fachmann zu Rate zu ziehen, als bei sicherheitsrelevanten Aspekten Ihrer Elektroinstallation zu improvisieren. Eine korrekt installierte Mini-PV-Anlage mit fachgerechtem Erdungsanschluss wird Ihnen über viele Jahre zuverlässig und sicher Strom liefern.
Empfohlene Produkte zu Potentialausgleichsschiene Solar
REV Potentialausgleichsschiene, plombierbar, 9 Anschlüsse, grau
Elektro Butler Potentialausgleichsschiene – vernickelte Erdungsschiene 9-fach –
Erdungsschiene Potentialausgleichsschiene Potischiene 9-fach vernickelte Messing
6 Stück Erdungsklemme Aluminium, FUKPO Solarmodul Halterung Erdungsklemme Pv Mod
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Empfohlene Produkte zu Kabelschuhe Erdung
20 Stk Kabelschuh 16mm2 M8 Rohrkabelschuh Ringkabelschuh | Verdicktes Kupfer Uni
AUPROTEC 10x Ringkabelschuhe 4,0-6,0 mm² gelb Loch-Ø M8 Teillisoliert PVC RV Kab
Flintronic 20 Stück Rohrkabelschuh M8, Kabelschuhe 6mm², Unisolierte | SC Ringka
Hanibos Rohrkabelschuh M6 Kabelschuhe 16mm² aus Red Kupfer, 10 Stück | Unisolier
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Häufig gestellte Fragen
Warum braucht mein Balkonkraftwerk überhaupt eine Erdung?
Die Erdung Ihres Balkonkraftwerks ist absolut entscheidend für Ihre Sicherheit! Sie schützt Sie vor gefährlichen Stromschlägen, wenn Module beschädigt werden oder Feuchtigkeit eindringt. Besonders bei Wettereinflüssen wie Regen und Schnee können elektrische Spannungen am Modulrahmen auftreten.
Die wichtigsten Schutzfunktionen:
- Ableitung von Überspannungen bei indirekten Blitzeinschlägen in der Nähe
- Schutz der empfindlichen Elektronik vor Spannungsspitzen
- Minimierung des Risikos von Kurzschlüssen
- Erfüllung der Versicherungsanforderungen
Für die fachgerechte Erdung benötigen Sie ein Erdungskabel mit mindestens 6 mm² Querschnitt und spezielle Erdungsklemmen für Solarmodule. Viele Versicherungen machen ihre Deckung davon abhängig, dass alle Sicherheitsvorschriften eingehalten werden – eine fehlende Erdung kann im Schadensfall zu erheblichen Problemen führen.
Empfohlene Produkte zu Erdungsklemmen Solarmodule
Solakon Solarpanel 500W, Bifazial Glas-Glas N-Type Solarmodul, 40v Full Black So
Solakon Solarpanel 450W, Bifazial Glas-Glas N-Type Solarmodul, 40v Monokristalli
Solakon Solarpanel 450W, Bifazial Glas-Glas N-Type Solarmodul, 40v Monokristalli
Solarway 500W Solarpanel Full Black Bifazial Glas/Glas PV Panel mit positiver Le
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welche Materialien brauche ich für die Erdung meines Balkonkraftwerks?
Für eine sichere und normgerechte Erdung Ihrer Mini-PV-Anlage benötigen Sie einige spezifische Komponenten. Die gute Nachricht: Die meisten Teile sind im Fachhandel oder online problemlos erhältlich.
Die komplette Materialliste:
- Erdungskabel in grün-gelb (mindestens 6 mm² Querschnitt – niemals dünner!)
- Erdungsklemmen für Solarmodule aus korrosionsbeständigem Material
- Potentialausgleichsschiene (bei mehreren Modulen empfohlen)
- Kabelschuhe für sichere Verbindungen
- Crimpzange und Abisolierzange
Achten Sie besonders bei den Erdungsklemmen auf Qualität – sie sollten aus rostfreiem Stahl oder verzinktem Metall sein, um dauerhaft gegen Witterungseinflüsse geschützt zu sein.
Empfohlene Produkte zu Erdungsklemmen Solarmodule
Solakon Solarpanel 500W, Bifazial Glas-Glas N-Type Solarmodul, 40v Full Black So
Solakon Solarpanel 450W, Bifazial Glas-Glas N-Type Solarmodul, 40v Monokristalli
Solakon Solarpanel 450W, Bifazial Glas-Glas N-Type Solarmodul, 40v Monokristalli
Solarway 500W Solarpanel Full Black Bifazial Glas/Glas PV Panel mit positiver Le
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie installiere ich den Erdungsanschluss bei meinem Balkonkraftwerk richtig?
Die Installation ist mit etwas handwerklichem Geschick machbar, erfordert aber sorgfältiges Arbeiten. Hier die wichtigsten Schritte für eine sichere Erdung:
Schritt-für-Schritt-Vorgehen:
- Vorbereitung: Decken Sie die Solarmodule ab, damit sie keinen Strom erzeugen können
- Klemmen anbringen: Befestigen Sie die Erdungsklemmen an den vorgesehenen Erdungspunkten am Modulrahmen (meist markiert)
- Kabel verlegen: Verbinden Sie alle Module mit dem grün-gelben Erdungskabel
- Potentialausgleich: Führen Sie das Kabel zum Potentialausgleich Ihres Gebäudes
Für die Kabelverbindungen benötigen Sie eine Crimpzange und passende Kabelschuhe. Wichtig: Wenn Sie beim Anschluss an den Potentialausgleich unsicher sind, ziehen Sie unbedingt einen Elektriker hinzu – dieser Schritt ist sicherheitskritisch!
Empfohlene Produkte zu Erdungsklemmen Solarmodule
Solakon Solarpanel 500W, Bifazial Glas-Glas N-Type Solarmodul, 40v Full Black So
Solakon Solarpanel 450W, Bifazial Glas-Glas N-Type Solarmodul, 40v Monokristalli
Solakon Solarpanel 450W, Bifazial Glas-Glas N-Type Solarmodul, 40v Monokristalli
Solarway 500W Solarpanel Full Black Bifazial Glas/Glas PV Panel mit positiver Le
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Kann ich mein an einem Metallgeländer befestigtes Balkonkraftwerk darüber erden?
Das ist eine häufige Frage, und die Antwort lautet: Möglicherweise ja, aber mit Vorsicht! Ein Metallgeländer kann theoretisch als Teil des Erdungssystems dienen, aber nur unter bestimmten Voraussetzungen.
Was Sie unbedingt prüfen müssen:
- Das Geländer muss selbst zuverlässig mit dem Potentialausgleich des Gebäudes verbunden sein
- Die Verbindung muss durchgängig leitfähig sein (keine lackierten oder korrodierten Stellen)
- Bei gemietetem Wohnraum sollten Sie dies vom Vermieter oder Hausmeister bestätigen lassen
Für eine sichere Verbindung zwischen Ihren Solarmodulen und dem Geländer verwenden Sie spezielle Erdungsklemmen und ein ausreichend dimensioniertes Erdungskabel. Mein Rat: Lassen Sie im Zweifel einen Elektriker die Erdung des Geländers mit einem Durchgangsprüfer überprüfen – Sicherheit geht vor!
Empfohlene Produkte zu Erdungsklemmen Solarmodule
Solakon Solarpanel 500W, Bifazial Glas-Glas N-Type Solarmodul, 40v Full Black So
Solakon Solarpanel 450W, Bifazial Glas-Glas N-Type Solarmodul, 40v Monokristalli
Solakon Solarpanel 450W, Bifazial Glas-Glas N-Type Solarmodul, 40v Monokristalli
Solarway 500W Solarpanel Full Black Bifazial Glas/Glas PV Panel mit positiver Le
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welchen Kabelquerschnitt brauche ich für die Erdung meines Balkonkraftwerks?
Beim Kabelquerschnitt gibt es eine klare Regel: Mindestens 6 mm² – niemals dünner! Dies ist keine willkürliche Empfehlung, sondern eine wichtige Sicherheitsanforderung.
Warum genau 6 mm²?
- Bei einem Blitzeinschlag in der Nähe können enorme Ströme auftreten
- Ein zu dünnes Kabel kann schmelzen und damit seine Schutzfunktion verlieren
- 6 mm² entspricht den gängigen Normen für Erdungsanlagen
- Es bietet ausreichend Reserven für alle Überspannungssituationen
Sie benötigen ein Erdungskabel in grün-gelb mit 6 mm² Querschnitt – diese Farbkennzeichnung ist vorgeschrieben und erleichtert die spätere Identifikation. Für die fachgerechte Verarbeitung empfiehlt sich ein Set passender Kabelschuhe für 6 mm² und eine Crimpzange. Sparen Sie hier nicht am falschen Ende!
Welche typischen Fehler sollte ich bei der Erdung meines Balkonkraftwerks vermeiden?
Aus der Praxis kenne ich mehrere häufige Fehler, die die Sicherheit gefährden können. Die gute Nachricht: Sie sind alle vermeidbar, wenn Sie von Anfang an auf Qualität und Sorgfalt achten.
Die vier häufigsten Fehler:
- Zu dünnes Kabel: Niemals unter 6 mm²! Verwenden Sie nur normgerechtes Erdungskabel
- Billige Verbindungen: Setzen Sie auf korrosionsbeständige Erdungsklemmen aus Edelstahl
- Vergessene Metallteile: Alle leitfähigen Komponenten (Montagegestelle, Kabelkanäle) müssen geerdet werden
- Fehlende Wartung: Prüfen Sie jährlich alle Verbindungen auf festen Sitz und Korrosion
Für eine dauerhafte Sicherheit im Außenbereich empfiehlt sich zusätzlich wasserdichter Schrumpfschlauch zum Schutz kritischer Verbindungsstellen. Ein Durchgangsprüfer hilft Ihnen bei der regelmäßigen Kontrolle der Erdungsverbindungen.
Empfohlene Produkte zu Schrumpfschlauch wasserdicht
Eventronic Schrumpfschlauch Set 600 Stück, Eva-Material Upgrade, IP56 Wasserdic
damoguin 90mm Extra lange Schrumpfschlauch-Set, 4:1 Wasserdicht Schrumpfschlauch
Schrumpfschlauch Set mit Kleber: 4:1 Wasserdicht Schrumpfschläuche, Heat Shrink
Lectorias 900Pcs Schrumpfschlauch Set,Schrumpfverbinder Wasserdicht Schwarz | Sc
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Was kostet die komplette Erdungsausrüstung für ein Balkonkraftwerk?
Die gute Nachricht vorweg: Eine fachgerechte Erdung ist deutlich günstiger als viele denken! Für eine komplette Ausstattung sollten Sie je nach Anlagengröße mit etwa 30 bis 80 Euro rechnen – eine überschaubare Investition in Ihre Sicherheit.
Typische Kostenaufstellung:
- Erdungskabel 6 mm² (10-20 Meter): ca. 15-30 €
- Erdungsklemmen-Set: ca. 10-20 €
- Kabelschuhe und Verbindungsmaterial: ca. 5-15 €
- Potentialausgleichsschiene (optional): ca. 15-25 €
Wenn Sie noch keine geeigneten Werkzeuge haben, kommen einmalig etwa 20-40 € für eine Crimpzange und Abisolierzange hinzu. Diese können Sie aber für viele weitere Projekte nutzen. Insgesamt also eine sehr überschaubare Investition für maximale Sicherheit!
Muss ich mein Balkonkraftwerk wirklich erden oder ist das nur eine Empfehlung?
Diese Frage höre ich oft, und die Antwort ist eindeutig: Die Erdung ist keine bloße Empfehlung, sondern eine essentielle Sicherheitsmaßnahme! Auch wenn kleine Balkonkraftwerke unter 600 Watt in manchen Bereichen vereinfachte Installationsregeln genießen, bleibt die Erdung ein kritischer Sicherheitsaspekt.
Warum Sie nicht darauf verzichten sollten:
- Personenschutz: Ohne Erdung können gefährliche Berührungsspannungen entstehen
- Versicherungsschutz: Viele Versicherungen setzen normgerechte Installation voraus
- Geräteschutz: Überspannungen durch Gewitter können teure Wechselrichter zerstören
- Rechtliche Aspekte: Im Schadensfall kann fehlende Erdung als grobe Fahrlässigkeit gewertet werden
Die Investition in ein Erdungskabel und passende Erdungsklemmen ist minimal im Vergleich zum Risiko. Mein dringender Rat: Nehmen Sie die Erdung ernst – es geht um Ihre Sicherheit und die Ihrer Familie!
Wie überprüfe ich, ob die Erdung meines Balkonkraftwerks richtig funktioniert?
Eine regelmäßige Überprüfung der Erdung ist genauso wichtig wie die Installation selbst! Ich empfehle eine Kontrolle mindestens einmal jährlich, idealerweise im Frühjahr nach der Wintersaison.
So prüfen Sie Ihre Erdung:
- Sichtprüfung: Kontrollieren Sie alle Verbindungsstellen auf Korrosion, Lockerheit oder mechanische Beschädigungen
- Festigkeit: Alle Erdungsklemmen müssen fest sitzen und guten Kontakt zum Modulrahmen haben
- Kabelzustand: Prüfen Sie das Erdungskabel auf Beschädigungen oder UV-bedingte Versprödung
- Durchgangsmessung: Mit einem Durchgangsprüfer können Sie die elektrische Verbindung vom Modul bis zum Potentialausgleich überprüfen
Bei Korrosion oder lockeren Verbindungen bessern Sie sofort nach. Verwenden Sie dabei wieder korrosionsbeständige Materialien. Wenn Sie unsicher sind, lassen Sie die Erdung alle 2-3 Jahre von einem Elektriker professionell überprüfen.
Brauche ich für die Erdung meines Balkonkraftwerks einen Elektriker oder kann ich das selbst machen?
Das hängt von Ihrer technischen Erfahrung und der konkreten Situation ab. Die grundlegende Installation der Erdung können technisch versierte Heimwerker durchaus selbst durchführen – aber es gibt klare Grenzen!
Was Sie selbst machen können:
- Anbringen der Erdungsklemmen an den Modulrahmen
- Verlegen des Erdungskabels zwischen den Modulen
- Verbindung der Modulrahmen untereinander
Wann Sie einen Elektriker brauchen:
- Beim Anschluss an den Potentialausgleich des Gebäudes – das ist der kritischste Punkt!
- Wenn Sie sich bei der Identifikation der richtigen Anschlussstelle unsicher sind
- Bei exponierten Montagen (Dach, hohe Fassade)
- Wenn Sie Zweifel an der Gebäude-Erdung haben
Ein Durchgangsprüfer hilft Ihnen bei der Selbstkontrolle. Faustregel: Alles bis zum Potentialausgleich können Sie selbst machen – den finalen Anschluss sollte ein Fachmann prüfen oder durchführen.
