Erdung bei Balkonkraftwerken richtig einrichten
Die korrekte Erdung eines Balkonkraftwerks ist ein entscheidender Sicherheitsaspekt, der leider häufig übersehen wird. Doch gerade bei der Installation von Mini-PV-Anlagen auf Balkonen, Terrassen oder Flachdächern sollte der Potentialausgleich nicht vernachlässigt werden. Dieser Artikel erklärt Ihnen, warum die Erdung wichtig ist und wie Sie diese fachgerecht einrichten können.
Empfohlene Produkte zu Montagegestell Balkonkraftwerk
SolarXon Solarmodul Halterung, für 2 Module, 0% MwSt, Alu, 118 cm, 0-90° Winkel,
SolarXon Solarmodul Halterung, 0% MwSt, Alu, 118 cm, 0-90° Winkel, Balkonkraftwe
4x Solarmodul Halterung - 0% MwSt│ Halterung für Solarmodule bis zu 114.5 cm │ R
Avoltik Balkonkraftwerk Halterung im 2er Set (bis 114cm) I Halterung für 2 Solar
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Warum ist die Erdung bei Balkonkraftwerken notwendig?
Auch wenn Balkonkraftwerke mit ihrer geringen Leistung von meist 600-800 Watt vergleichsweise klein sind, handelt es sich dennoch um elektrische Anlagen, die bestimmten Sicherheitsstandards entsprechen müssen. Die Erdung eines Mini-PV-Systems erfüllt mehrere wichtige Funktionen:
Zum einen bietet sie Schutz vor elektrischen Schlägen, falls es durch Beschädigungen oder Fehlfunktionen zu einer Spannungsübertragung auf die metallischen Teile der Anlage kommen sollte. Durch die Erdung wird dieser Strom sicher in die Erde abgeleitet, anstatt über eine Person zu fließen, die die Anlage berührt.
Zum anderen schützt eine ordnungsgemäße Erdung vor Überspannungen durch Blitzschläge in der Nähe. Zwar ist ein Balkonkraftwerk kein primäres Ziel für Blitzeinschläge, doch induzierte Spannungen können dennoch auftreten und Schäden verursachen.
Nicht zuletzt sorgt die Erdung bei Photovoltaikanlagen für einen kontrollierten Potentialausgleich, der elektrochemische Korrosion verhindern kann und die Lebensdauer Ihrer Anlage verlängert.
Gesetzliche Vorgaben zur Erdung von Mini-PV-Anlagen
Bei der Installation von Balkonkraftwerken müssen verschiedene Normen und Vorschriften beachtet werden. Die relevanten Normen für die Erdung sind insbesondere die DIN VDE 0100-410 für den Schutz gegen elektrischen Schlag sowie die DIN VDE 0100-540 für Erdungs- und Potentialausgleichsanlagen.
Nach diesen Vorschriften müssen alle zugänglichen leitfähigen Teile einer Photovoltaikanlage, also auch eines Balkonkraftwerks, in den Potentialausgleich einbezogen werden. Das betrifft vor allem die Montagegestelle für Balkonkraftwerke und andere metallische Komponenten.
Allerdings gibt es gerade bei kleinen steckerfertigen PV-Anlagen einige Besonderheiten zu beachten. Während große Photovoltaikanlagen immer durch einen Elektrofachbetrieb installiert werden müssen, dürfen Balkonkraftwerke unter bestimmten Bedingungen auch von Laien montiert werden. Die Erdung bei Balkonkraftwerken sollte dennoch nicht vernachlässigt werden, selbst wenn sie in manchen Fällen vereinfacht erfolgen kann.
Schritt-für-Schritt-Anleitung: Erdung eines Balkonkraftwerks einrichten
Die korrekte Einrichtung der Erdung Ihres Mini-PV-Systems erfolgt in mehreren Schritten. Hier finden Sie eine detaillierte Anleitung:
1. Bestandsaufnahme und Vorbereitung
Zunächst sollten Sie prüfen, welche Komponenten Ihres Balkonkraftwerks geerdet werden müssen. Dies betrifft in erster Linie die metallischen Rahmen der Solarmodule sowie die Montagegestelle. Besorgen Sie sich das nötige Material wie Erdungskabel, Erdungsklemmen und geeignete Werkzeuge.
Empfohlene Produkte zu Erdungskabel Solartechnik

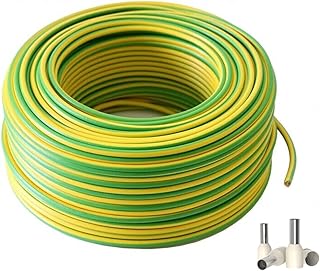

25m 6mm2 Erdungskabel H07V-K 1x6mm² Aderleitung flexibel Kupfer Litze Einzelader

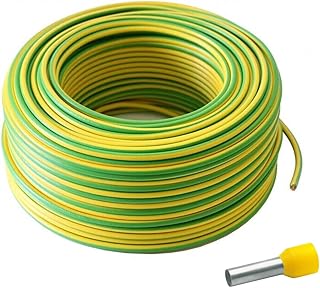

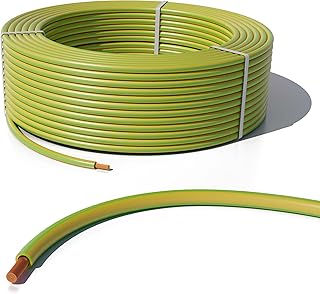

Erdungskabel H07V-K 6mm² grün-gelb NYAF PVC Kupferlitze flexibel 10m
Erdungskabel H07V-K 16mm² grün-gelb NYAF PVC Kupferlitze flexibel 10m | Hochwert
Erdungskabel 5m 6mm² grün-gelb flexibel – PVC Aderleitung H07V-K für PV Anlagen,
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Für die Erdung eines Balkonkraftwerks empfiehlt sich ein Erdungskabel mit einem Querschnitt von mindestens 6 mm². Dieses sollte ausreichend lang sein, um von Ihrem Balkonkraftwerk bis zu einem geeigneten Erdungspunkt zu reichen.
2. Verbindung der Modulrahmen
Wenn Ihr Balkonkraftwerk mehrere Module umfasst, müssen diese elektrisch miteinander verbunden werden. Hierfür können Sie spezielle Potentialausgleichsklemmen verwenden, die am Rahmen der Module befestigt werden. Diese Klemmen haben Zähne, die sich in das Aluminium der Rahmen graben und so einen guten elektrischen Kontakt gewährleisten.
Empfohlene Produkte zu Potentialausgleichsklemmen Solar

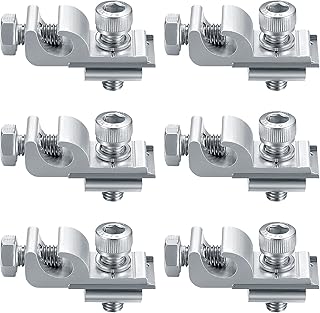

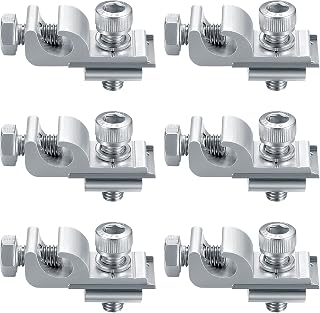

PV Erdungsklemme 6 Stück, Erdungsklemmen für Solarmodul Schienen | 6 PV Erdungsk

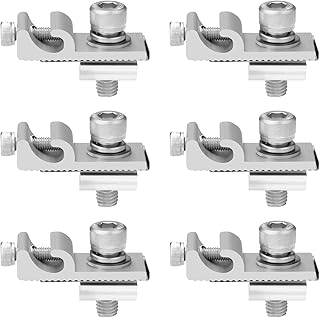

QUIIEOSKIA 6 Stück Solarpanel Erdungsclips, pv erdungsklemme | Solarpanel Erdung

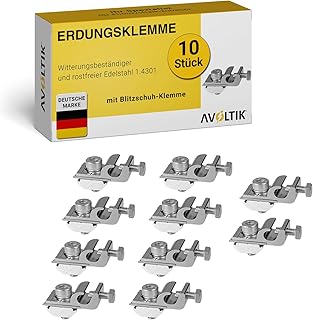

Avoltik Erdungsklemme für PV Module 10 Stück I Solar Panel Klemmen aus robustem

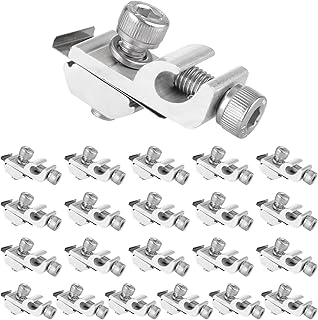

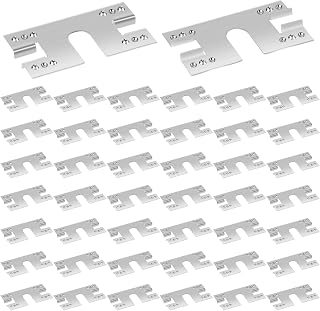

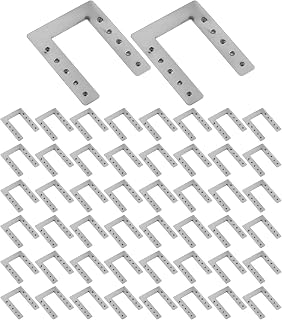

Sinmoe 50 Edelstahl Solarpanel PV Erdungsklemmen Erdungsscheibe, 28 x 50 mm
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Verbinden Sie die Klemmen mit einem durchgehenden Erdungskabel. Achten Sie darauf, dass alle Verbindungen fest und korrosionsbeständig sind. Bei Außenanlagen ist die Verwendung von Edelstahlschrauben und wetterfesten Materialien besonders wichtig.
3. Anschluss an den Potentialausgleich

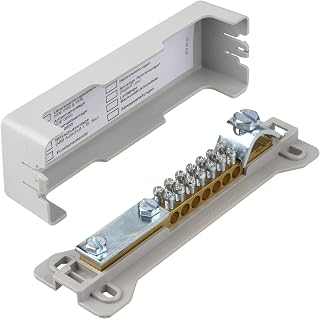

Das Erdungskabel muss nun mit dem Hauptpotentialausgleich des Gebäudes verbunden werden. In vielen Wohnungen oder Häusern finden Sie hierfür eine Potentialausgleichsschiene, meist in der Nähe des Sicherungskastens. Ist dieser Anschluss nicht ohne weiteres zugänglich oder vorhanden, sollten Sie einen Elektrofachbetrieb konsultieren.
Bei einfachen Montagesystemen ohne Bohrlöcher kann die Erdung manchmal herausfordernd sein. Hier können spezielle Erdungslösungen wie selbstklebende Erdungsbänder oder Adapterlösungen zum Einsatz kommen.
Besonderheiten bei verschiedenen Montagesituationen
Erdung bei Balkonmontage
Wenn Sie Ihr Balkonkraftwerk an einem Metallgeländer montieren, kann dieses unter Umständen als Teil des Erdungssystems dienen, sofern es selbst ausreichend geerdet ist. Überprüfen Sie die Erdung des Geländers mit einem Durchgangsprüfer oder lassen Sie dies von einem Fachmann tun. Im Zweifelsfall ist eine separate Erdung des Balkonkraftwerks immer die sicherere Variante.
Erdung bei freistehenden Anlagen
Bei freistehenden Installationen, etwa auf einer Terrasse oder einem Flachdach, kann die Erdung über einen Erdspieß erfolgen, der tief genug in den Boden getrieben wird. Diese Methode eignet sich jedoch nur, wenn der Boden zugänglich ist und die lokalen Gegebenheiten dies zulassen. Die Tiefe des Erdspießes sollte mindestens 50-100 cm betragen, um einen guten Erdungswiderstand zu gewährleisten.
Erdung bei wechselnden Standorten
Für mobile oder semi-mobile Balkonkraftwerke, die gelegentlich umplatziert werden, kann die Erdungsfrage komplexer sein. Hier empfiehlt sich die Verwendung von speziellen Erdungsadaptern, die über die Schutzkontakt-Steckdose eine Verbindung zum Erdungssystem herstellen. Diese Lösung ist jedoch nicht in allen Fällen ausreichend und sollte mit einem Elektriker abgestimmt werden.
Empfohlene Produkte zu Erdungsadapter Schuko
Electraline 70040 Reiseadapter (Schuko) 2 Europa in die 3 Pins Schweiz, weiß (Pa
Powice 2 Stück Erdungsstecker Schuko Antistatik Adapter – ESD Grounding Plug zur
Erdungsstecker Schuko Antistatik Adapter | 2 Stück, Antistatik-Schutz, Schuko-ko
GLOBALHUT Erdungssteckdose, Erdungsadapter Erdungsstecker, Antistatischer Erdung
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Häufige Fehler bei der Erdung von Balkonkraftwerken
Bei der Erdung von Mini-PV-Anlagen werden leider oft Fehler gemacht, die die Sicherheit beeinträchtigen können:
Unzureichender Querschnitt: Ein zu dünnes Erdungskabel kann im Fehlerfall überlastet werden und bietet keinen ausreichenden Schutz. Verwenden Sie Kabel mit mindestens 6 mm² Querschnitt.
Korrosionsanfällige Verbindungen: Erdungsverbindungen im Außenbereich sind Witterungseinflüssen ausgesetzt. Korrosion kann die Leitfähigkeit verringern und die Schutzfunktion beeinträchtigen. Verwenden Sie daher korrosionsbeständige Materialien wie Edelstahl oder verzinkte Komponenten.
Fehlende regelmäßige Überprüfung: Die Erdungsverbindungen sollten regelmäßig auf festen Sitz und Korrosion überprüft werden. Eine jährliche Sichtkontrolle ist empfehlenswert.
Fazit: Sicherheit durch korrekte Erdung bei Balkonkraftwerken
Die Erdung eines Balkonkraftwerks ist ein wichtiger Sicherheitsaspekt, der nicht vernachlässigt werden sollte. Auch wenn die kleinen PV-Anlagen mit geringen Spannungen und Strömen arbeiten, bietet eine fachgerechte Erdung zusätzlichen Schutz gegen elektrische Schläge, Überspannungen und Korrosionsschäden.
Wenn Sie sich unsicher sind, wie Sie die Erdung korrekt einrichten können, scheuen Sie nicht davor zurück, einen Elektrofachbetrieb zu konsultieren. Die Kosten für eine professionelle Beratung oder Installation sind im Vergleich zum Sicherheitsgewinn vergleichsweise gering.
Mit einer korrekt ausgeführten Erdung können Sie Ihr Balkonkraftwerk nicht nur sicher, sondern auch mit gutem Gewissen betreiben und über viele Jahre hinweg von der umweltfreundlichen Stromerzeugung profitieren.
Denken Sie daran: Eine gute Erdung bei Photovoltaikanlagen schützt nicht nur Ihre Technik, sondern vor allem auch Sie und Ihre Familie vor potenziellen Gefahren durch elektrischen Strom.
Empfohlene Produkte zu Erdungsklemmen Solar

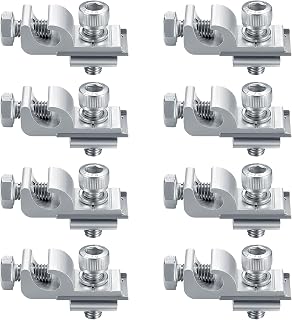

8 Stk Solarpanel Erdungsclips, Solarmodul Boden Erdung Lug Standard, Solarmodul
6 Stk Solarpanel Erdungsclips, Solarmodul Boden Erdung Lug Standard, Solarmodul
10 Stück Solarpanel Erdungsclips, Erdungsklemmen für Solarmodul Schienen | 10 PV
EXLECO 10er Erdungsklemme Solarpanel Erdungsclip Aluminium Solarmodul | Befestig
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Häufig gestellte Fragen
Warum muss ich mein Balkonkraftwerk überhaupt erden?
Die Erdung deines Balkonkraftwerks ist aus mehreren Gründen wichtig: Sie schützt dich vor elektrischen Schlägen, wenn durch Beschädigungen Spannung auf metallische Teile übertragen wird. Der Strom fließt dann sicher in die Erde statt durch deinen Körper.
Außerdem bietet eine ordnungsgemäße Erdung Schutz vor Überspannungen durch Blitzschläge in der Nähe. Auch wenn dein Balkonkraftwerk kein direktes Blitzziel ist, können induzierte Spannungen entstehen. Nicht zuletzt verhindert die Erdung elektrochemische Korrosion und verlängert die Lebensdauer deiner Anlage.
Für die fachgerechte Erdung benötigst du Erdungskabel mit mindestens 6 mm² Querschnitt sowie Potentialausgleichsklemmen. Die Investition in die Sicherheit lohnt sich auf jeden Fall!
Empfohlene Produkte zu Balkonkraftwerk
Solakon® 1000W Balkonkraftwerk komplett Steckdose, Ohne Halterung, 3m Kabel
Solakon® 1000W Balkonkraftwerk komplett Steckdose, Ohne Halterung, 5m Kabel
Solakon® 1000W Balkonkraftwerk mit Halterung für Balkon, 5m Kabel
SUNNIVA® 920W Balkonkraftwerk mit 800W Wechselrichter DEYE, BIFAZIAL FULLBLACK k
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welche Erdungskabel und Klemmen brauche ich für mein Balkonkraftwerk?
Für die sichere Erdung deines Balkonkraftwerks benötigst du ein Erdungskabel mit mindestens 6 mm² Querschnitt. Dieses muss lang genug sein, um von deiner Anlage bis zum Erdungspunkt zu reichen – miss am besten vorher nach.
Für die Verbindung der Modulrahmen verwendest du spezielle Erdungsklemmen, die sich in das Aluminium der Rahmen graben und einen guten elektrischen Kontakt gewährleisten. Wichtig: Verwende ausschließlich korrosionsbeständige Materialien!
Am besten greifst du zu Edelstahlschrauben und verzinkten Komponenten, da die Verbindungen Witterungseinflüssen ausgesetzt sind. Ein komplettes Erdungsset für Photovoltaik kann dir die Auswahl erleichtern und enthält alle notwendigen Komponenten.
Empfohlene Produkte zu Erdungsklemmen Solar
8 Stk Solarpanel Erdungsclips, Solarmodul Boden Erdung Lug Standard, Solarmodul
6 Stk Solarpanel Erdungsclips, Solarmodul Boden Erdung Lug Standard, Solarmodul
10 Stück Solarpanel Erdungsclips, Erdungsklemmen für Solarmodul Schienen | 10 PV
EXLECO 10er Erdungsklemme Solarpanel Erdungsclip Aluminium Solarmodul | Befestig
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie verbinde ich die Erdung meines Balkonkraftwerks mit dem Potentialausgleich?
Das Erdungskabel deines Balkonkraftwerks muss mit dem Hauptpotentialausgleich des Gebäudes verbunden werden. Diesen findest du meist in der Nähe des Sicherungskastens als Potentialausgleichsschiene.
Zuerst verbindest du alle Modulrahmen untereinander mit Potentialausgleichsklemmen und einem durchgehenden Kabel. Dann führst du dieses Kabel zur Potentialausgleichsschiene und befestigst es dort sicher.
Ist kein Potentialausgleich zugänglich, solltest du unbedingt einen Elektrofachbetrieb konsultieren. Bei freistehenden Anlagen auf Terrasse oder Flachdach kannst du alternativ einen Erdspieß verwenden, der mindestens 50-100 cm tief in den Boden getrieben wird. Mit einem Durchgangsprüfer kannst du die Verbindung überprüfen.
Empfohlene Produkte zu Potentialausgleichsklemmen
8 Stk Solarpanel Erdungsclips, Solarmodul Boden Erdung Lug Standard, Solarmodul
PV Erdungsklemme 6 Stück, Erdungsklemmen für Solarmodul Schienen | 6 PV Erdungsk
EXLECO 10er Erdungsklemme Solarpanel Erdungsclip Aluminium Solarmodul | Befestig
QUIIEOSKIA 6 Stück Solarpanel Erdungsclips, pv erdungsklemme | Solarpanel Erdung
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Kann ich mein Balkonkraftwerk am Balkongeländer erden?
Ein Metallgeländer kann unter bestimmten Umständen als Teil des Erdungssystems dienen – aber nur, wenn es selbst ausreichend geerdet ist. Das ist nicht selbstverständlich!
Überprüfe die Erdung des Geländers unbedingt mit einem Durchgangsprüfer oder lass dies von einem Fachmann tun. Die Verbindung zwischen deinem Balkonkraftwerk und dem Geländer stellst du mit korrosionsbeständigen Erdungsklemmen her.
Im Zweifelsfall ist eine separate Erdung mit eigenem Erdungskabel zum Potentialausgleich immer die sicherere Variante. Sicherheit geht vor – spare hier nicht am falschen Ende!
Empfohlene Produkte zu Durchgangsprüfer
AstroAI Digital Multimeter Voltmeter Strommessgerät Tester | Messgerät für AC/DC
AstroAI Digital Multimeter Spannungsprüfer Strommessgerät Tester | Messgerät für
Digital Multimeter Voltmeter Batterietester Spannungsprüfer mit LCD-Anzeige | Du
Digital Multimeter mit automatischer Bereichswahl, Multifunktionstester, der AC/
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Was sind die häufigsten Fehler bei der Erdung von Balkonkraftwerken?
Der häufigste Fehler ist ein zu dünnes Erdungskabel. Verwende niemals weniger als 6 mm² Querschnitt, sonst kann das Kabel im Fehlerfall überlastet werden.
Ein weiterer kritischer Fehler sind korrosionsanfällige Verbindungen. Normale Schrauben rosten im Außenbereich schnell und verlieren ihre Leitfähigkeit. Setze ausschließlich auf Edelstahlschrauben und verzinkte Erdungsklemmen.
Viele vergessen auch die regelmäßige Überprüfung. Kontrolliere deine Erdungsverbindungen mindestens einmal jährlich auf festen Sitz und Korrosion. Ein Durchgangsprüfer hilft dir dabei. Bei Unsicherheiten ziehe lieber einen Elektriker hinzu – Sicherheit ist unbezahlbar!
Empfohlene Produkte zu Durchgangsprüfer
AstroAI Digital Multimeter Voltmeter Strommessgerät Tester | Messgerät für AC/DC
AstroAI Digital Multimeter Spannungsprüfer Strommessgerät Tester | Messgerät für
Digital Multimeter Voltmeter Batterietester Spannungsprüfer mit LCD-Anzeige | Du
Digital Multimeter mit automatischer Bereichswahl, Multifunktionstester, der AC/
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welche Werkzeuge brauche ich für die Erdung meines Balkonkraftwerks?
Für die fachgerechte Erdung benötigst du einige grundlegende Werkzeuge. Ein Schraubendreher-Set ist essentiell, um die Erdungsklemmen zu befestigen.
Ein Abisolierwerkzeug brauchst du, um das Erdungskabel korrekt zu bearbeiten. Sehr wichtig ist auch ein Durchgangsprüfer oder Multimeter, um die Erdungsverbindung zu überprüfen.
Falls du einen Erdspieß verwendest, benötigst du außerdem einen schweren Hammer zum Einschlagen. Ein Maßband hilft dir, die richtige Kabellänge zu ermitteln. Mit dieser Grundausstattung bist du bestens vorbereitet!
Muss ich bei einem 600-Watt-Balkonkraftwerk wirklich eine Erdung installieren?
Ja, auch bei einem 600-Watt-Balkonkraftwerk ist die Erdung wichtig! Die geringe Leistung ändert nichts daran, dass es sich um eine elektrische Anlage handelt, die den Sicherheitsstandards entsprechen muss.
Laut DIN VDE 0100-410 und 0100-540 müssen alle zugänglichen leitfähigen Teile – also Montagegestelle und Modulrahmen – in den Potentialausgleich einbezogen werden. Die Erdung schützt dich vor elektrischen Schlägen bei Beschädigungen und vor Überspannungen durch Blitzschläge.
Die Installation ist mit dem richtigen Material nicht kompliziert: Du benötigst Erdungskabel, Potentialausgleichsklemmen und einen Anschluss zum Potentialausgleich. Spare nicht an der Sicherheit – die Erdung verlängert auch die Lebensdauer deiner Anlage!
Wie kann ich die Erdung meines Balkonkraftwerks überprüfen?
Die Überprüfung der Erdung solltest du mindestens einmal jährlich durchführen. Am einfachsten geht das mit einem Durchgangsprüfer oder Multimeter. Damit prüfst du, ob eine durchgängige elektrische Verbindung vom Modulrahmen bis zum Erdungspunkt besteht.
Führe außerdem eine Sichtprüfung durch: Kontrolliere alle Erdungsklemmen und Schraubverbindungen auf festen Sitz. Achte besonders auf Korrosion, die die Leitfähigkeit beeinträchtigen kann. Bei Rost oder lockeren Verbindungen tausche die Komponenten sofort aus.
Überprüfe auch das Erdungskabel selbst auf Beschädigungen. Bei Unsicherheiten oder auffälligen Messwerten ziehe einen Elektriker hinzu. Für die professionelle Messung gibt es auch spezielle Erdungsmessgeräte.
Was kostet die Erdung eines Balkonkraftwerks und welches Material brauche ich?
Die Kosten für die Erdung eines Balkonkraftwerks sind überschaubar. Ein Erdungskabel mit 6 mm² Querschnitt kostet je nach Länge zwischen 10 und 30 Euro.
Potentialausgleichsklemmen bekommst du ab etwa 5-10 Euro pro Stück, wobei du meist 2-4 Stück benötigst. Edelstahlschrauben und Befestigungsmaterial kosten weitere 5-15 Euro.
Insgesamt kommst du auf etwa 30-60 Euro für das komplette Material – alternativ gibt es auch fertige Erdungssets für Photovoltaik. Wenn du einen Elektriker beauftragst, kommen je nach Aufwand 50-150 Euro Arbeitskosten hinzu. Ein Durchgangsprüfer zur Kontrolle kostet etwa 10-20 Euro.
Kann ich bei einem mobilen Balkonkraftwerk auf die Erdung verzichten?
Nein, auch bei mobilen oder semi-mobilen Balkonkraftwerken solltest du nicht auf die Erdung verzichten. Die Sicherheit ist unabhängig vom Standort wichtig!
Für wechselnde Standorte gibt es spezielle Erdungsadapter, die über die Schutzkontakt-Steckdose eine Verbindung zum Erdungssystem herstellen. Diese Lösung ist jedoch nicht in allen Situationen ausreichend und sollte mit einem Elektriker abgestimmt werden.
Bei häufigem Standortwechsel empfiehlt sich ein flexibles System mit abnehmbaren Schnell-Erdungsklemmen und ausreichend langem flexiblem Erdungskabel. Alternativ kannst du an jedem Standort einen transportablen Erdspieß nutzen.
