Erdungsleiter richtig verlegen

Für die Erdung deines Balkonkraftwerks solltest du mindestens 4 mm² Querschnitt verwenden, besser noch 6 mm². Das ist wichtiger als viele denken: Ein zu dünnes Kabel kann im Ernstfall die Schutzfunktion nicht erfüllen.

Am besten eignet sich Erdungskabel Solar mit 6 mm² aus verzinntem oder verzinktem Kupfer. Diese Materialien sind korrosionsbeständig und halten den Witterungsbedingungen auf dem Balkon dauerhaft stand.

Ein häufiger Fehler ist die Verwendung von normalem Haushaltskabel mit 1,5 oder 2,5 mm² – das reicht definitiv nicht aus! Wenn du auf der sicheren Seite sein willst, kannst du auch ein komplettes Erdungsset für Balkonkraftwerke kaufen, bei dem Kabel und Klemmen bereits optimal aufeinander abgestimmt sind.

Die Befestigung am Modulrahmen ist der kritischste Punkt der gesamten Erdung. Du brauchst dafür spezielle Erdungsklemmen für Solarmodule, die genau für Aluminium-Rahmen entwickelt wurden.

So gehst du vor:

• Reinige die Kontaktstelle am Modulrahmen gründlich
• Entferne vorsichtig Lackschichten oder Oxidation mit feinem Schleifpapier
• Setze die Erdungsklemme fest auf den blanken Rahmen
• Verbinde das Erdungskabel mit der Klemme

Wichtig: Normale Lüsterklemmen sind hier tabu! Die würden durch Feuchtigkeit korrodieren und genau dann versagen, wenn du den Schutz am dringendsten brauchst. Verwende nur wetterfeste, UV-beständige Verbindungen. Mit Kabelschellen für die Solarinstallation führst du das Kabel dann sauber zur Erdung.

Der Erdungsleiter muss am Schutzleiter (PE) deiner Hausinstallation angeschlossen werden – niemals am Neutralleiter (N)! Das ist ein häufiger und gefährlicher Fehler.

Du hast mehrere Möglichkeiten:

• Anschluss an den PE-Kontakt einer Außensteckdose

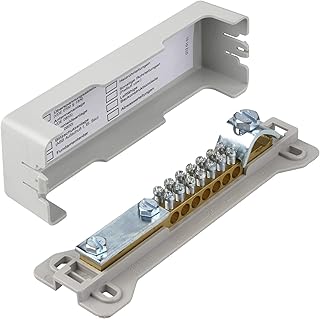

• Verbindung mit einer Erdungsschiene für Photovoltaik
• Direktanschluss am Potentialausgleich im Keller (idealste Lösung)

Der Weg vom Modul zur Erdung sollte möglichst kurz sein, ohne unnötige Schleifen oder Knicke. Nutze UV-beständige Kabelkanäle, um das Erdungskabel sauber zu verlegen.

Wenn du dir unsicher bist, wo genau der PE-Anschluss ist: Lieber einen Elektriker fragen! Eine falsche Erdung ist schlimmer als gar keine.

Die Erdung schützt dich vor lebensgefährlichen Stromschlägen! Der Metallrahmen deines Solarmoduls kann bei einem Isolationsfehler oder einem Blitzeinschlag in der Nähe unter Spannung stehen – unsichtbar und lautlos.

Ein korrekt verlegter Erdungsleiter für das Balkonkraftwerk leitet diese gefährlichen Fehlströme sicher in die Erde ab, bevor jemand das Modul berührt.

Konkrete Gefahren ohne Erdung:

• Stromschlag beim Reinigen der Module
• Beschädigung des Wechselrichters durch Überspannung
• Brandgefahr durch unkontrollierte Funkenbildung
• Garantieverlust bei Schäden

Die VDE-Norm 0100-712 schreibt die Erdung sogar vor – es ist also nicht nur eine Sicherheitsfrage, sondern auch rechtlich vorgeschrieben. Mit einem kompletten Erdungsset hast du alle nötigen Komponenten zusammen und kannst dein Balkonkraftwerk sicher betreiben.

Ja, das geht und ist sogar die übliche Vorgehensweise! Du kannst mehrere Module in Reihe erden – das heißt, du verbindest die Modulrahmen miteinander und führst dann ein gemeinsames Kabel zum PE-Anschluss.

Dabei gilt: Jede Verbindung zwischen den Modulen muss genauso sorgfältig ausgeführt werden wie die erste. Du brauchst für jedes Modul Erdungsklemmen und ausreichend Erdungskabel mit mindestens 6 mm² Querschnitt.

Wichtig bei der Reihenschaltung:

• Alle Verbindungen müssen fest und korrosionsbeständig sein
• Der Kabelquerschnitt darf nicht reduziert werden
• Jede Klemme muss auf blankem Metall sitzen
• Die Erdungskette ist nur so stark wie ihr schwächstes Glied

Für eine saubere Installation empfehle ich Kabelschellen, um das Erdungskabel ordentlich zu verlegen.

Das beste Material für den Erdungsleiter ist verzinntes oder verzinktes Kupfer. Dieses Material ist nicht nur hervorragend leitfähig, sondern auch dauerhaft korrosionsbeständig – ein absolutes Muss für die dauerhafte Außenmontage.

Am Markt findest du spezielles verzinntes Erdungskabel für Solaranlagen, das optimal für diesen Zweck entwickelt wurde. Normales Kupferkabel aus dem Baumarkt kann zwar auch funktionieren, ist aber langfristig anfälliger für Korrosion.

Worauf du beim Material achten solltest:

• Mindestens 4 mm², besser 6 mm² Querschnitt
• UV-beständige Isolierung (bei isoliertem Kabel)
• Korrosionsbeständige Beschichtung
• Flexibilität für einfache Verlegung

Auch bei den Verbindungselementen solltest du nicht sparen: Hochwertige Erdungsklemmen aus Edelstahl halten deutlich länger als verzinkte Standardklemmen.

Ein Erdungsset für Balkonkraftwerke ist ein Komplettpaket, das alle benötigten Komponenten für eine sichere Erdung enthält. Typischerweise findest du darin:

• Erdungskabel mit passendem Querschnitt
• Erdungsklemmen für die Modulrahmen
• Verbindungselemente und Schrauben
• Manchmal auch Kabelschellen zur Befestigung

Vorteile eines Sets: Alle Komponenten sind aufeinander abgestimmt, du vergisst nichts und sparst Zeit bei der Beschaffung. Besonders für Einsteiger ist das eine sichere Wahl, weil du nicht überlegen musst, welche Kabelquerschnitte oder Klemmentypen zusammenpassen.

Brauchst du es? Wenn du bereits Erfahrung hast, kannst du die Komponenten auch einzeln kaufen. Für die meisten Balkonkraftwerk-Betreiber ist ein Set aber die bequemere und oft auch günstigere Lösung. Du kannst dir sicher sein, dass alles normgerecht dimensioniert ist.

Der häufigste Fehler ist die Verwendung von zu dünnem Kabel. Viele greifen zu normalem 1,5 oder 2,5 mm² Haushaltskabel – das reicht aber nicht! Du brauchst mindestens 4 bis 6 mm² Erdungskabel.

Weitere kritische Fehler:

• Lüsterklemmen im Außenbereich: Die korrodieren durch Feuchtigkeit und werden zur Schwachstelle. Nutze nur wetterfeste Erdungsklemmen für Solarmodule
• Anschluss am Neutralleiter statt PE: Lebensgefährlich! Der Erdungsleiter gehört ausschließlich an den Schutzleiter
• Schlechter Kontakt am Modulrahmen: Lack oder Oxidation müssen vorher entfernt werden
• Lose Kabel: Verwende Kabelschellen und UV-beständige Kabelkanäle

Wenn du dir unsicher bist, investiere lieber in ein komplettes Erdungsset – da ist alles richtig dimensioniert.

Die Erdung ist definitiv nicht optional – sie ist normativ vorgeschrieben und lebenswichtig! Die VDE-Norm 0100-712 schreibt vor, dass alle leitfähigen Teile von PV-Anlagen in den Schutzpotentialausgleich einzubeziehen sind.

Das bedeutet konkret: Ohne ordnungsgemäße Erdung verstößt du gegen geltende Normen. Im Schadensfall kann das bedeuten:

• Verlust der Garantie auf Module und Wechselrichter
• Probleme mit der Versicherung bei Schäden
• Haftung bei Personenschäden
• Verweigerung der Netzfreigabe durch den Netzbetreiber

Aber viel wichtiger als alle rechtlichen Aspekte: Die Erdung schützt dich und deine Familie vor Stromschlägen! Ein Metallrahmen unter Spannung ist tödlich gefährlich.

Mit einem Erdungsset für Balkonkraftwerke kostet die korrekte Erdung weniger als 50 Euro – ein lächerlich kleiner Betrag verglichen mit den Risiken. Also: Ja, die Erdung muss wirklich sein, und zwar bei jeder Installation!

Das Erdungskabel sollte möglichst kurz, geschützt und ordentlich verlegt werden. Der Weg vom Modulrahmen zum PE-Anschluss sollte keine unnötigen Schleifen oder Knicke aufweisen – je direkter, desto besser.

So verlegst du das Kabel professionell:

• Führe das Erdungskabel entlang der Montagestruktur
• Befestige es alle 30-50 cm mit UV-beständigen Kabelschellen
• Nutze UV-beständige Kabelkanäle an exponierten Stellen
• Vermeide scharfe Kanten, die die Isolierung beschädigen könnten
• Achte darauf, dass das Kabel nicht lose herumbaumelt

Besonders wichtig: Das Kabel darf nirgendwo mechanisch belastet werden. An Übergängen von Balkongeländer zur Wand solltest du besonders vorsichtig sein. Ein sauber verlegtes Kabel mit hochwertigen Erdungsklemmen hält dann problemlos 20+ Jahre.
