Wechselrichter anschließen: So geht’s richtig
Die Installation eines Balkonkraftwerk Wechselrichters ist ein entscheidender Schritt, um Ihre Mini-PV-Anlage erfolgreich in Betrieb zu nehmen. Viele Heimanwender sind unsicher, wenn es um das korrekte Anschließen dieses wichtigen Bauteils geht. Dieser Artikel führt Sie Schritt für Schritt durch den Prozess, wie Sie Ihren Wechselrichter fachgerecht anschließen und damit die optimale Leistung Ihrer Solaranlage sicherstellen.
Empfohlene Produkte zu Balkonkraftwerk Wechselrichter
Die richtige Vorbereitung für den Wechselrichter-Anschluss
Bevor Sie mit dem eigentlichen Anschluss des Wechselrichters beginnen, sollten Sie einige Vorbereitungen treffen. Die sorgfältige Planung ist entscheidend für die Sicherheit und Effizienz Ihrer Anlage. Zunächst einmal sollten Sie den idealen Standort für Ihren Wechselrichter bestimmen.

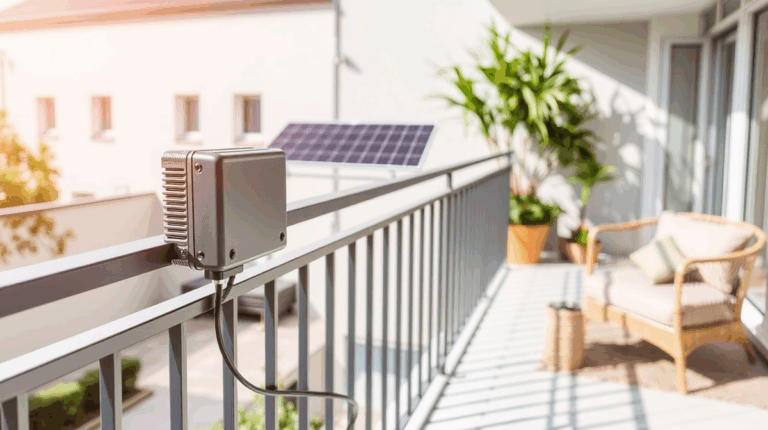

Ein Wechselrichter sollte an einem trockenen, gut belüfteten Ort montiert werden. Direkte Sonneneinstrahlung ist zu vermeiden, da übermäßige Hitze die Leistung beeinträchtigen kann. Achten Sie darauf, dass genügend Platz um das Gerät herum vorhanden ist, um eine ausreichende Luftzirkulation zu gewährleisten. Die meisten Mini PV Wechselrichter sind für den Außenbereich konzipiert (IP65 oder höher), sollten aber dennoch vor direkten Witterungseinflüssen geschützt werden.
Stellen Sie sicher, dass Sie alle erforderlichen Materialien und Werkzeuge bereitgelegt haben:
- Wechselrichter für Ihr Balkonkraftwerk
- Solarmodule

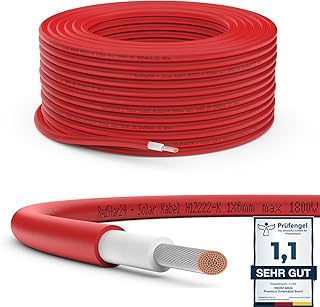

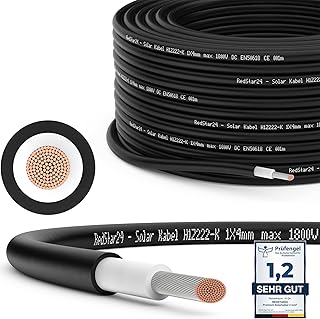

- Entsprechende Anschlusskabel (DC und AC)
- Geeignete Solarstecker (meist MC4-Stecker)
- Wieland-Stecker oder Schuko-Stecker (je nach Einspeiseart)
- Werkzeug (Schraubendreher, ggf. Abisolierzange)
- Gegebenenfalls Befestigungsmaterial
Schalten Sie vor dem Anschluss alle beteiligten Stromkreise aus. Die Sicherheit steht beim Umgang mit elektrischen Komponenten immer an erster Stelle. Wenn Sie sich unsicher sind, ziehen Sie einen Fachmann hinzu.
Empfohlene Produkte zu Solarstecker
Wechselrichter anschließen: Die DC-Seite (Solarmodule)
Der erste Schritt beim Anschließen eines Wechselrichters ist die Verbindung mit den Solarmodulen über die DC-Eingänge (Gleichstrom). Bei den meisten Balkonkraftwerken ist dies relativ unkompliziert, da oft nur ein oder zwei Module angeschlossen werden.
Achten Sie zunächst auf die richtige Polung der Kabel. Die Solarmodule haben typischerweise ein positives (meist rot) und ein negatives (meist schwarz) Kabel. Diese müssen mit den entsprechend gekennzeichneten Eingängen am Wechselrichter verbunden werden. Eine Verpolung kann zu schwerwiegenden Schäden am Wechselrichter führen und ist unbedingt zu vermeiden.
Die Verbindung erfolgt in der Regel über MC4-Steckverbinder, die wasserdicht und für den Außeneinsatz geeignet sind. Diese Steckverbindungen sind so konzipiert, dass sie nur in der richtigen Ausrichtung verbunden werden können, was zusätzliche Sicherheit bietet. Achten Sie beim Zusammenstecken der MC4-Verbinder auf ein hörbares „Klicken“, das die korrekte Verbindung bestätigt.
Bei größeren Mini-PV-Anlagen mit mehreren Modulen müssen Sie entscheiden, ob diese in Reihe oder parallel geschaltet werden sollen. Die Reihenschaltung erhöht die Spannung, während die Parallelschaltung den Strom erhöht. Die richtige Konfiguration hängt von den Spezifikationen Ihres Wechselrichters ab. Lesen Sie unbedingt die Herstellerangaben, um die maximal zulässige Eingangsspannung und den maximalen Eingangsstrom zu ermitteln.
Anschließen der AC-Seite: Verbindung mit dem Stromnetz
Nachdem die DC-Seite verbunden ist, folgt der Anschluss der AC-Seite (Wechselstrom), also die Verbindung des Wechselrichters mit dem Hausstromnetz. Bei Balkonkraftwerken gibt es hier prinzipiell zwei Möglichkeiten:
Die einfachste und häufigste Methode ist der Anschluss über einen Schuko-Stecker, der in eine normale Haushaltssteckdose gesteckt wird. Diese Variante ist besonders für Mieter attraktiv, da keine baulichen Veränderungen notwendig sind. Allerdings ist zu beachten, dass die Einspeiseleistung hier meist auf 600 Watt begrenzt ist (in Deutschland, Stand 2023).

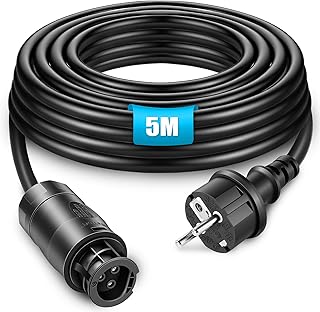

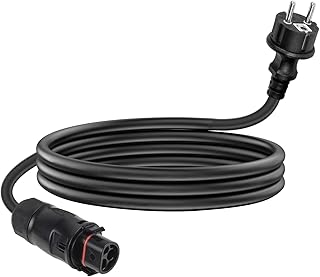

Die zweite Methode ist der Anschluss über eine spezielle Einspeisesteckdose mit Wieland-Stecker (auch als RST-Stecker bekannt). Diese Variante ist sicherer und entspricht vollständig der Norm, erfordert jedoch die Installation einer speziellen Steckdose durch einen Elektriker. Wenn Sie diese Option wählen, sollten Sie sicherstellen, dass Ihr Wechselrichter mit dem passenden Steckertyp ausgestattet ist oder ein entsprechendes Adapterkabel verwenden.
Wichtig: In Deutschland ist es nach aktueller Rechtslage für Balkonkraftwerke mit einer Leistung bis zu 800 Watt zulässig, diese über einen normalen Schuko-Stecker anzuschließen, auch wenn dies technisch nicht der Norm entspricht. Die gesetzlichen Rahmenbedingungen werden jedoch regelmäßig angepasst, informieren Sie sich daher über die aktuellen Bestimmungen.
Spezialfall: Wechselrichter mit integriertem Energiezähler anschließen
Einige moderne Wechselrichter für Balkonkraftwerke verfügen über einen integrierten Energiezähler oder eine entsprechende Monitoring-Funktion. Diese ermöglicht es Ihnen, den erzeugten Solarstrom zu überwachen und die Effizienz Ihrer Anlage zu optimieren. Das Anschließen solcher Modelle unterscheidet sich leicht von Standard-Wechselrichtern.
In den meisten Fällen erfolgt die Überwachung drahtlos über WLAN oder Bluetooth. Der Wechselrichter wird dafür mit Ihrem Heimnetzwerk verbunden. Folgen Sie für die Einrichtung der Monitoring-Funktion genau den Anweisungen des Herstellers. Typischerweise umfasst dies das Herunterladen einer App, das Verbinden des Wechselrichters mit Ihrem WLAN und das Einrichten eines Benutzerkontos.
Wenn Sie mehr über die effiziente und sichere Montage von Wechselrichtern erfahren möchten, lesen Sie auch unseren Artikel „Wechselrichter effizient und sicher montieren„, der wertvolle Tipps zur optimalen Positionierung und Befestigung bietet.
Inbetriebnahme und Funktionsprüfung des angeschlossenen Wechselrichters
Nach dem erfolgreichen Anschließen des Wechselrichters an sowohl die Solar- als auch die Netzseite kann die Inbetriebnahme erfolgen. Gehen Sie dabei schrittweise vor:
Zunächst sollten Sie die Solarmodule freischalten, indem Sie die Abdeckungen entfernen oder, falls vorhanden, die DC-Trennschalter einschalten. Anschließend verbinden Sie den Wechselrichter mit dem Stromnetz, indem Sie den Stecker einstecken oder den AC-Schalter einschalten.
Die meisten Wechselrichter durchlaufen beim Start eine Selbstprüfung, die einige Minuten dauern kann. Während dieser Zeit leuchten oder blinken in der Regel LED-Anzeigen am Gerät. Nach Abschluss dieser Prüfung sollte der Wechselrichter in den Normalbetrieb übergehen. Achten Sie auf die LED-Anzeige oder das Display des Wechselrichters – ein konstantes grünes Licht signalisiert in der Regel den normalen Betriebszustand.
Überprüfen Sie als Nächstes, ob tatsächlich Strom ins Netz eingespeist wird. Bei Wechselrichtern mit Display können Sie die aktuelle Leistung direkt ablesen. Alternativ können Sie dies auch an Ihrem Stromzähler erkennen, der bei Einspeisung langsamer oder sogar rückwärts läuft (bei älteren Modellen) oder die Einspeisung separat anzeigt (bei digitalen Zählern).
Für Benutzer von Mikrowechselrichtern oder spezifischen Modellen empfehlen wir unseren detaillierten Artikel „Mikrowechselrichter richtig montieren und anschließen„, der auf die Besonderheiten dieser Technologie eingeht.
Typische Herausforderungen beim Wechselrichter anschließen
Beim Anschließen eines Wechselrichters können verschiedene Probleme auftreten. Hier sind einige der häufigsten Schwierigkeiten und wie Sie damit umgehen können:
Keine oder zu geringe Leistungsanzeige: Überprüfen Sie zunächst alle Kabelverbindungen auf festen Sitz. Stellen Sie sicher, dass die Solarmodule ausreichend Sonnenlicht erhalten. Kontrollieren Sie, ob die Spezifikationen der Module zum Wechselrichter passen.
Fehlermeldung oder rote LED am Wechselrichter: Konsultieren Sie die Betriebsanleitung, um den spezifischen Fehlercode zu entschlüsseln. Häufige Ursachen sind Überspannung, zu hohe Temperaturen oder Netzprobleme.
Wechselrichter schaltet sich immer wieder ab: Dies kann auf Netzinstabilitäten, thermische Probleme oder fehlerhafte Einstellungen hindeuten. Überprüfen Sie die Umgebungstemperatur und die Belüftung des Wechselrichters.
WLAN-Verbindungsprobleme bei Smart-Wechselrichtern: Stellen Sie sicher, dass sich der Wechselrichter in Reichweite Ihres WLAN-Netzwerks befindet. Manchmal kann ein WLAN-Verstärker notwendig sein, wenn der Wechselrichter weit vom Router entfernt ist.
Fazit: Ein korrekt angeschlossener Wechselrichter für optimalen Solarertrag
Das richtige Anschließen eines Wechselrichters für Ihr Balkonkraftwerk oder Ihre Mini-PV-Anlage ist entscheidend für die Sicherheit und Effizienz des Systems. Auch wenn die Grundprinzipien recht einfach sind, lohnt es sich, sorgfältig vorzugehen und alle Herstellerangaben zu beachten.
Ein korrekt installierter Wechselrichter sorgt für maximale Energieausbeute und eine lange Lebensdauer Ihrer Solaranlage. Besonders für Einsteiger im Bereich Photovoltaik ist es wichtig, jeden Schritt gewissenhaft durchzuführen und im Zweifelsfall einen Fachmann hinzuzuziehen.
Denken Sie daran, dass die gesetzlichen Bestimmungen für Balkonkraftwerke von Land zu Land und manchmal sogar regional unterschiedlich sein können. Informieren Sie sich daher immer über die aktuellen Vorschriften in Ihrer Region, bevor Sie mit der Installation beginnen.
Mit dem richtigen Wissen und etwas Sorgfalt ist das Anschließen eines Wechselrichters ein überschaubares Projekt, das Ihnen lange Freude an sauberer, selbst erzeugter Solarenergie bereiten wird.
