Wetterfesten Kabelschutz für Solartechnik anbringen

Die Langlebigkeit und Sicherheit einer Solaranlage hängt maßgeblich vom richtigen Schutz aller Komponenten ab. Während viele Besitzer von Balkonkraftwerken und Mini-PV-Anlagen auf den Wetterschutz der Module achten, wird die Bedeutung eines professionellen Kabelschutzes für Solaranlagen oft unterschätzt. Dabei sind gerade die Kabel besonders anfällig für Witterungseinflüsse und können bei mangelhaftem Schutz zu Leistungsverlusten oder sogar zu Sicherheitsrisiken führen.

Warum der richtige Kabelschutz für Solaranlagen entscheidend ist

Solarkabel sind täglich extremen Bedingungen ausgesetzt: UV-Strahlung, Temperaturschwankungen, Feuchtigkeit und mechanische Belastungen können die Kabelisolierung angreifen und langfristig beschädigen. Ein professioneller Wetterschutz für Solarkabel verhindert nicht nur kostspielige Reparaturen, sondern gewährleistet auch die Betriebssicherheit Ihrer Anlage.

Die Folgen unzureichend geschützter Kabel können gravierend sein:

• Kurzschlüsse durch eindringende Feuchtigkeit
• Erhöhter Übergangswiderstand und damit Leistungsverluste
• Brüchig gewordene Isolierungen durch UV-Einwirkung
• Beschädigungen durch Nagetiere oder mechanische Einflüsse
• Im schlimmsten Fall: Brandgefahr durch Kabelfehler

Gerade bei Balkonkraftwerken und Mini-PV-Anlagen, die oft in exponierten Lagen installiert werden, ist ein durchdachter Kabelschutz unverzichtbar. In unserem Artikel „Solaranlage vor Witterung schützen“ finden Sie bereits wertvolle Grundlagen zum allgemeinen Wetterschutz – heute widmen wir uns speziell dem fachgerechten Schutz der elektrischen Verbindungen.

Die richtigen Materialien für den Kabelschutz bei Solaranlagen

Für einen effektiven Kabelschutz für Solaranlagen stehen verschiedene Materialien zur Verfügung, die jeweils spezifische Vorteile bieten:

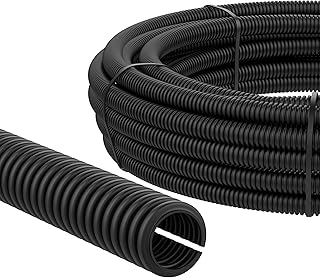

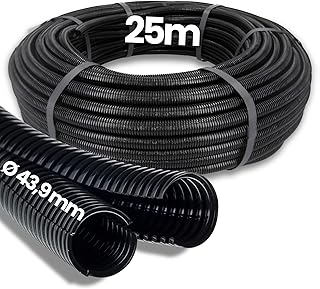

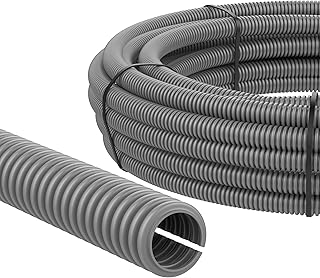

UV-beständige Schutzrohre für Solarkabel

UV-beständige Schutzrohre bilden das Rückgrat eines zuverlässigen Kabelschutzsystems. Sie sollten speziell für den Außeneinsatz konzipiert sein und eine hohe Wetterbeständigkeit aufweisen. Besonders empfehlenswert sind Schutzrohre aus Polyamid oder speziellen PVC-Mischungen mit UV-Stabilisatoren. Diese Materialien bieten nicht nur Schutz vor Sonneneinstrahlung, sondern sind auch resistent gegen Temperaturschwankungen und mechanische Beanspruchungen.

Bei der Auswahl ist auf folgende Eigenschaften zu achten:

Die Temperaturbeständigkeit sollte mindestens -40°C bis +120°C betragen, um sowohl winterlichen Frost als auch sommerliche Hitze unbeschadet zu überstehen. Der Durchmesser sollte großzügig bemessen sein, damit die Kabel nicht zu eng liegen und eine gewisse Luftzirkulation möglich ist. Achten Sie auch auf eine Doppelwandkonstruktion, die zusätzlichen mechanischen Schutz bietet.

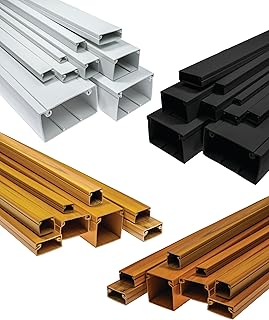

Wetterfeste Kabelkanäle für die professionelle Installation

Für eine besonders ästhetische und professionelle Installation eignen sich wetterfeste Kabelkanäle. Diese bieten nicht nur Schutz vor Umwelteinflüssen, sondern ermöglichen auch eine ordentliche Kabelführung. Aluminium-Kabelkanäle sind dabei besonders langlebig und bieten einen hervorragenden Schutz gegen mechanische Einwirkungen. Kunststoff-Varianten sind günstiger und leichter zu verarbeiten, sollten aber unbedingt UV-stabilisiert sein.

Die Befestigung der Kabelkanäle erfolgt idealerweise mit Edelstahlschrauben, um Korrosion zu vermeiden. Bei der Installation ist darauf zu achten, dass Wasserabläufe vorgesehen werden, damit sich keine Feuchtigkeit im Kanal sammelt.

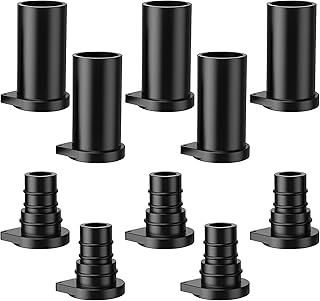

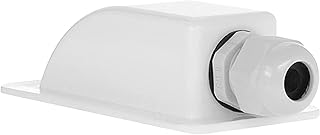

Spezielle Dichtungsmassen und Kabeldurchführungen

Kritische Punkte beim Kabelschutz sind stets die Übergänge – sei es vom Außenbereich ins Hausinnere oder zwischen verschiedenen Schutzrohren. Hier kommen UV-beständige Dichtungsmassen und spezielle Kabeldurchführungen zum Einsatz.

Silikonbasierte Dichtmassen sind besonders geeignet, da sie dauerhaft elastisch bleiben und Temperaturschwankungen gut verkraften. Für die Wanddurchführung ins Hausinnere sollten professionelle wasserdichte Kabeldurchführungen verwendet werden, die ein absolut dichtes Einführen der Kabel ermöglichen.

Schritt-für-Schritt-Anleitung: Kabelschutz für Solaranlagen anbringen

Die fachgerechte Installation des Kabelschutzes erfolgt in mehreren Schritten. Hier finden Sie eine detaillierte Anleitung, die auch für Heimwerker gut umsetzbar ist:

1. Planung der Kabelführung

Bevor Sie mit der eigentlichen Installation beginnen, ist eine sorgfältige Planung unerlässlich. Skizzieren Sie den Verlauf der Kabel von den Solarmodulen bis zum Wechselrichter oder Einspeisepunkt. Berücksichtigen Sie dabei folgende Aspekte:

Wählen Sie möglichst kurze Wege, um Spannungsverluste zu minimieren. Vermeiden Sie stark sonnenexponierte Flächen, wenn möglich. Planen Sie die Kabelführung so, dass keine Stolperfallen oder ästhetisch störende Elemente entstehen. Achten Sie auf mögliche Dehnungen bei Temperaturänderungen – die Kabel sollten nie unter Spannung stehen.

2. Vorbereitung der Kabel

Vor dem Anbringen des Schutzsystems müssen die Kabel entsprechend vorbereitet werden:

Reinigen Sie die Kabel von Schmutz und Feuchtigkeit. Prüfen Sie die vorhandene Isolation auf Beschädigungen – beschädigte Kabel müssen vor dem Schutzsystem erneuert werden. Bündeln Sie mehrere Kabel mit UV-beständigen Kabelbindern, wenn sie gemeinsam geführt werden sollen.

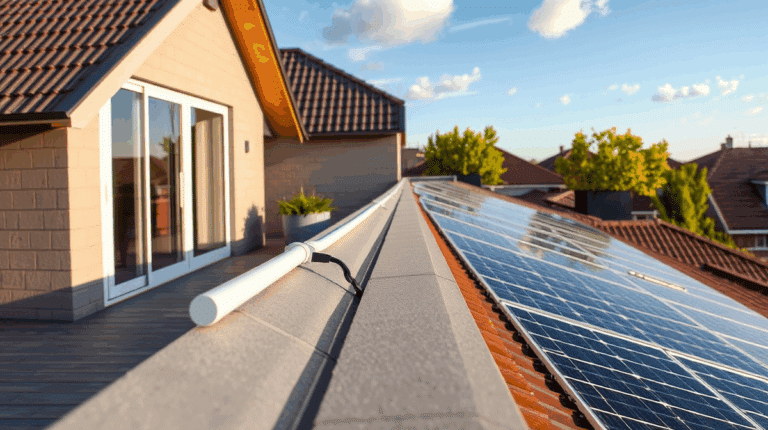

3. Montage der Schutzrohre oder Kabelkanäle

Nun folgt die eigentliche Installation des Kabelschutzes für Solaranlagen:

Beginnen Sie an den Modulen und arbeiten Sie sich zum Einspeisepunkt vor. Befestigen Sie die Schutzrohre oder Kabelkanäle mit geeigneten Schellen in Abständen von etwa 40-50 cm, um ein Durchhängen zu vermeiden. An Biegungen sollten zusätzliche Befestigungspunkte gesetzt werden. Wichtig ist eine leichte Neigung der horizontalen Abschnitte, damit Regenwasser ablaufen kann.

Bei Kabelkanälen mit Deckel sollte dieser erst nach vollständiger Montage und Verlegung der Kabel angebracht werden. Achten Sie darauf, dass die Kabel im Inneren nicht zu eng liegen und sich nicht verdrehen können.

4. Abdichten der Übergänge und Endpunkte

Die kritischen Punkte jeder Kabelschutzinstallation sind die Übergänge:

Setzen Sie an allen Verbindungsstellen zwischen Schutzrohren oder Kabelkanälen passende Verbinder ein. Diese sollten ebenfalls UV-beständig und wasserdicht sein. Dichten Sie die Eintrittspunkte der Kabel in die Schutzrohre mit wetterfestem Dichtungsband oder spezieller Dichtmasse ab.

Bei Wanddurchführungen ist besondere Sorgfalt geboten: Verwenden Sie hier spezielle Durchführungssysteme und dichten Sie diese zusätzlich mit einer dauerelastischen, UV-beständigen Dichtmasse ab. Die korrekte Abdichtung verhindert nicht nur Wassereintritt, sondern schützt auch vor Insekten und anderen Kleintieren, die in die Rohre eindringen könnten.

Besondere Anforderungen bei Balkonkraftwerken und Mini-PV-Anlagen

Bei kleineren Solarinstallationen wie Balkonkraftwerken und Mini-PV-Anlagen gelten teilweise besondere Anforderungen an den Kabelschutz:

Die oft begrenzten Platzverhältnisse erfordern eine besonders durchdachte Kabelführung. Da diese Anlagen häufig in Wohnbereichen installiert werden, spielt auch die Ästhetik eine größere Rolle – hier bieten sich schmalere, unauffällige Kabelkanäle an.

Bei Balkoninstallationen sind die Kabel zudem oft besonderen mechanischen Belastungen ausgesetzt, etwa durch Wind oder bei der Reinigung des Balkons. Hier empfiehlt sich ein besonders robuster Schutz, wie im Artikel „Solarmodule sicher vor Wettereinflüssen schützen“ näher erläutert wird.

Achten Sie bei Mini-PV-Anlagen auf eine sichere Führung der Kabel vom Balkon ins Innere der Wohnung. Hier sollten Sie wenn möglich bestehende Durchführungen nutzen oder fachgerecht neue schaffen, ohne die Bausubstanz zu beschädigen.

Regelmäßige Wartung des Kabelschutzsystems

Auch der beste Kabelschutz für Solaranlagen benötigt regelmäßige Kontrollen, um langfristig seine Funktion zu erfüllen:

Führen Sie mindestens zweimal jährlich – idealerweise im Frühjahr und Herbst – eine visuelle Inspektion durch. Prüfen Sie dabei auf Rissbildung, Versprödung oder mechanische Beschädigungen der Schutzrohre und Kabelkanäle. Kontrollieren Sie die Befestigungspunkte auf festen Sitz und die Dichtungen auf Intaktheit.

Besonders nach extremen Wetterereignissen wie Sturm oder Hagel sollten Sie eine zusätzliche Kontrolle durchführen. Entfernen Sie regelmäßig Laub und andere Ablagerungen von den Kabelschutzeinrichtungen, da diese Feuchtigkeit speichern und so langfristig zu Schäden führen können.

Fazit: Investition in Kabelschutz zahlt sich langfristig aus

Ein professioneller Wetterschutz für Solarkabel ist keine optionale Zusatzmaßnahme, sondern ein essenzieller Bestandteil jeder Solarinstallation. Die Investition in hochwertige Schutzsysteme und deren fachgerechte Anbringung zahlt sich durch die verlängerte Lebensdauer der Anlage, höhere Betriebssicherheit und vermiedene Reparaturkosten mehrfach aus.

Mit den in diesem Artikel vorgestellten Materialien und Schritt-für-Schritt-Anleitungen können Sie auch als Heimwerker einen professionellen Kabelschutz anbringen. Bedenken Sie jedoch: Bei Unsicherheiten oder komplexen Installationen sollten Sie stets einen Fachmann hinzuziehen – die elektrische Sicherheit sollte niemals kompromittiert werden.

Sorgen Sie für den richtigen Schutz Ihrer Solarkabel, und Ihre Anlage wird Ihnen mit jahrelanger zuverlässiger Funktion danken!
