Erdung für Balkonkraftwerk richtig installieren

Die Erdung ist ein essentieller Sicherheitsaspekt für Ihr Balkonkraftwerk, den Sie nicht unterschätzen sollten. Durch Umwelteinflüsse wie Regen, Schnee oder UV-Strahlung können im Laufe der Zeit Schäden an Ihrer Anlage entstehen. Defekte Kabel oder Komponenten können dazu führen, dass Metallteile unter gefährlicher Spannung stehen.

Eine ordnungsgemäße Erdung für Solaranlagen leitet diese Spannungen sicher ab und schützt Sie vor gefährlichen Berührungsspannungen. Zudem bietet sie Schutz bei induzierten Überspannungen durch Blitzeinschläge in der Nähe.

Wichtige Gründe für die Erdung:

• Schutz vor elektrischen Schlägen bei Defekten
• Ableitung von Überspannungen
• Erfüllung von Versicherungsanforderungen
• Einhaltung gesetzlicher Vorschriften (VDE-Normen)

Ohne korrekte Erdung riskieren Sie nicht nur Ihre Sicherheit, sondern auch Ihren Versicherungsschutz im Schadensfall.

Für eine sichere Erdung Ihres Balkonkraftwerks benötigen Sie spezielle Materialien, die für den Außeneinsatz geeignet sind. Am wichtigsten ist ein Erdungskabel mit mindestens 6mm² Querschnitt in der vorgeschriebenen grün-gelben Farbkombination.

Ihre Einkaufsliste:

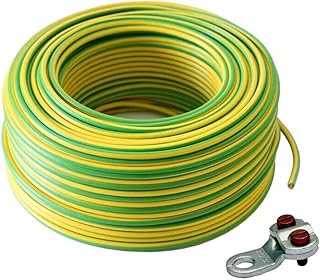

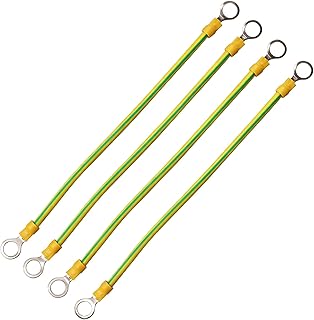

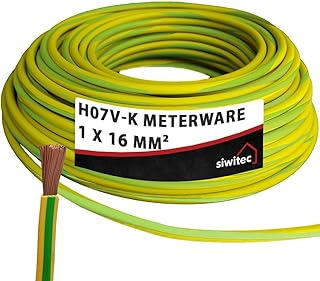

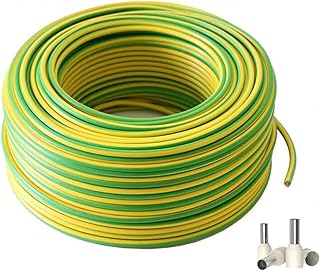

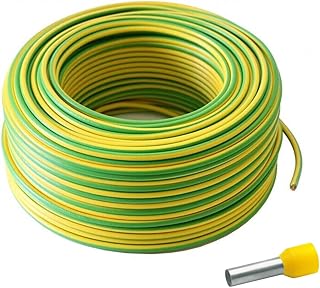

• Erdungskabel (6mm² Querschnitt, grün-gelb)

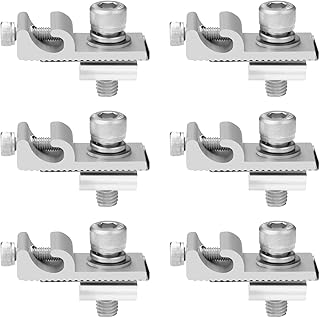

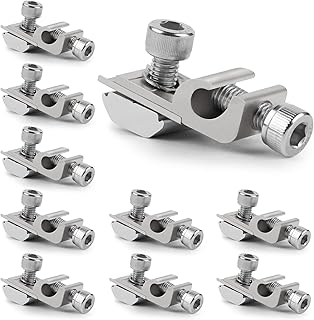

• Erdungsklemmen für Solarmodule
• Kabelschuhe und Crimpzange
• UV-beständige Kabelbinder
• Multimeter zur Überprüfung

Tipp: Ein komplettes Erdungsset für Mini-PV-Anlagen enthält oft alle notwendigen Komponenten und erspart Ihnen das mühsame Zusammensuchen einzelner Teile.

Die meisten Solarmodule verfügen über spezielle Erdungspunkte, die Sie am Aluminiumrahmen finden. Diese sind häufig mit einem Erdungssymbol (drei horizontale Linien, die nach unten schmaler werden) gekennzeichnet oder als kleine Bohrungen im Rahmen erkennbar.

So identifizieren Sie die Erdungspunkte:

• Suchen Sie nach dem Erdungssymbol auf dem Modulrahmen
• Prüfen Sie die Herstelleranleitung Ihres Moduls
• Achten Sie auf vorbereitete Bohrungen oder Gewinde
• Oft befinden sich die Punkte an den Ecken des Rahmens

Befestigen Sie die Erdungsklemmen an diesen vorgesehenen Punkten. Wichtig: Die Klemmen müssen direkten Metallkontakt zum Rahmen haben. Bei eloxierten Rahmen sollten Sie die Kontaktstelle leicht anrauen, damit die Erdung optimal funktioniert.

Verwenden Sie für die Montage eine Abisolierzange und einen Akkuschrauber, um die Verbindungen fest und sicher anzubringen.

Die gute Nachricht: Viele Schritte der Erdung können Sie mit handwerklichem Geschick selbst durchführen. Die Installation der Erdungsklemmen am Modulrahmen und das Verlegen des Erdungskabels sind durchaus in Eigenregie möglich.

Was Sie selbst machen können:

• Anbringen der Erdungsklemmen am Solarmodul
• Verlegen des Erdungskabels bis zum Hausanschluss
• Sichern des Kabels mit Kabelkanälen
• Überprüfung mit einem Multimeter

Wann Sie einen Elektriker brauchen:

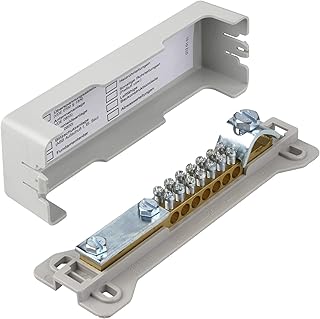

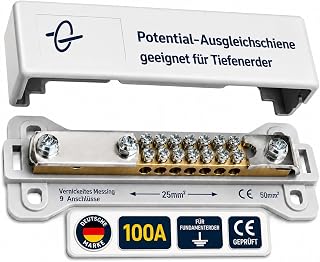

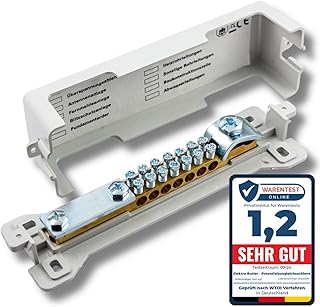

Den Anschluss an die Potentialausgleichsschiene im Hausanschlusskasten sollten Sie idealerweise einem Fachmann überlassen. Hier arbeiten Sie direkt an der Elektroinstallation des Hauses, und Fehler können gefährlich sein. Die Kosten für einen Elektriker sind überschaubar und die Investition in Ihre Sicherheit lohnt sich.

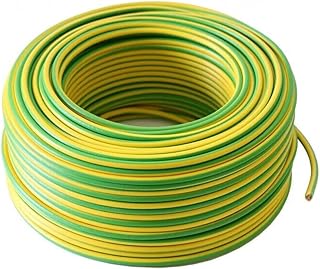

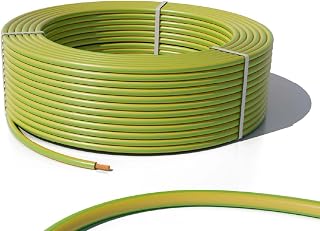

Für die Erdung Ihres Balkonkraftwerks ist ein Mindestquerschnitt von 6mm² vorgeschrieben. Dieser Querschnitt gewährleistet, dass im Fehlerfall ausreichend Strom abgeleitet werden kann, ohne dass das Kabel überhitzt oder beschädigt wird.

Das Erdungskabel mit 6mm² Querschnitt muss außerdem in der vorgeschriebenen grün-gelben Farbkombination sein – das ist keine Empfehlung, sondern gesetzlich vorgeschrieben. Diese Farbcodierung ermöglicht die eindeutige Identifikation als Schutzleiter.

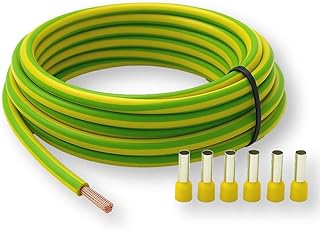

Wichtige Eigenschaften des Erdungskabels:

• Mindestens 6mm² Querschnitt
• Grün-gelbe Isolierung
• Für Außenanwendung geeignet (UV-beständig)
• Witterungsbeständig und korrosionsgeschützt

Sparen Sie hier nicht am falschen Ende: Ein zu dünnes Kabel erfüllt nicht die Sicherheitsnormen und kann im Ernstfall versagen. Hochwertige wetterbeständige Erdungskabel halten jahrzehntelang und kosten nur wenige Euro mehr.

Das Erdungskabel Ihres Balkonkraftwerks ist dauerhaft Wind, Wetter und UV-Strahlung ausgesetzt. Daher ist ein guter Schutz entscheidend für die Langlebigkeit und Sicherheit Ihrer Anlage.

Effektive Schutzmaßnahmen:

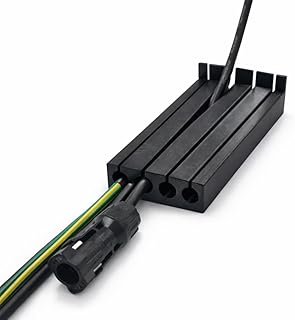

• Verlegen Sie das Kabel in einem UV-beständigen Kabelkanal für Außenbereiche
• Verwenden Sie UV-beständige Kabelbinder zur Befestigung
• Vermeiden Sie scharfe Kanten und Quetschstellen
• Behandeln Sie Verbindungen mit Kontaktfett gegen Korrosion

Besonders wichtig: Achten Sie darauf, dass das Erdungskabel nicht über scharfe Balkonkanten gezogen wird oder an Stellen liegt, wo es mechanisch belastet werden könnte. Ein durchgescheuertes Kabel bietet keinen Schutz mehr!

Investieren Sie in qualitativ hochwertige Kabelschellen und Befestigungsmaterial – die paar Euro extra zahlen sich durch jahrelange Sicherheit aus.

Nach der Installation sollten Sie unbedingt überprüfen, ob Ihre Erdung ordnungsgemäß funktioniert. Die Überprüfung ist mit einem digitalen Multimeter einfach durchzuführen.

So testen Sie die Erdung:

• Stellen Sie das Multimeter auf Widerstandsmessung (Ohm-Bereich)
• Messen Sie zwischen Modulrahmen und Erdungsanschluss
• Der Widerstand sollte nahe null Ohm liegen (unter 1 Ohm ist ideal)
• Prüfen Sie alle Verbindungsstellen auf festen Sitz
• Kontrollieren Sie, ob die Erdungsklemmen direkten Metallkontakt haben

Regelmäßige Wartung:

Überprüfen Sie Ihre Erdung mindestens einmal jährlich. Kontrollieren Sie dabei besonders die Verbindungsstellen auf Korrosion oder Lockerung. Behandeln Sie bei Bedarf die Kontakte mit Kontaktspray.

Wenn der Widerstand deutlich über 1 Ohm liegt, stimmt etwas nicht – suchen Sie nach lockeren Verbindungen oder korrodierten Kontaktstellen.

Der Verzicht auf eine ordnungsgemäße Erdung Ihres Balkonkraftwerks kann schwerwiegende Folgen haben – von Sicherheitsrisiken bis zu rechtlichen Problemen.

Sicherheitsrisiken ohne Erdung:

• Lebensgefährliche Berührungsspannungen bei Defekten
• Keine Ableitung von Überspannungen bei Gewitter
• Brandgefahr durch unkontrollierte Stromflüsse
• Beschädigung empfindlicher Elektronik im Wechselrichter

Rechtliche und finanzielle Konsequenzen:

Ihre Hausratversicherung kann im Schadensfall die Leistung verweigern, wenn die Anlage nicht normgerecht installiert wurde. Zudem verstoßen Sie gegen die VDE-Normen (DIN VDE 0100-540), was bei Unfällen strafrechtliche Konsequenzen haben kann.

Die Installation einer Erdung ist keine teure Angelegenheit: Mit einem Erdungsset für Balkonkraftwerke, Erdungskabel und passenden Klemmen investieren Sie nur wenige Euro – Geld, das im Ernstfall Leben retten kann.

Für die Erdung Ihres Balkonkraftwerks sollten Sie auf keinen Fall normale Haushaltskabel verwenden. Die Anforderungen an eine Erdung im Außenbereich sind deutlich höher als im Innenbereich.

Vorteile eines speziellen Erdungssets:

Ein komplettes Erdungsset für Solaranlagen enthält alle aufeinander abgestimmten Komponenten und spart Ihnen Zeit bei der Suche nach Einzelteilen. Die Sets enthalten typischerweise speziell für Solaranwendungen entwickelte Erdungsklemmen, die optimal mit Modulrahmen funktionieren.

Was normale Kabel nicht bieten:

• UV-Beständigkeit für jahrelangen Außeneinsatz
• Korrosionsgeschützte Verbindungselemente
• Passende Klemmen für Solarmodulrahmen
• Garantierte Einhaltung der VDE-Normen

Wenn Sie die Komponenten einzeln kaufen, achten Sie unbedingt auf ein UV-beständiges Erdungskabel mit 6mm² und witterungsbeständige verzinkte Kabelschuhe.

Ja, bei einem Balkonkraftwerk mit mehreren Modulen sollte jedes Modul einzeln mit dem Erdungssystem verbunden werden. Eine durchgehende Erdungsverbindung ist entscheidend für die Sicherheit Ihrer gesamten Anlage.

Richtige Verkabelung bei mehreren Modulen:

• Jedes Modul erhält eigene Erdungsklemmen am Rahmen
• Verbinden Sie alle Module mit einem durchgehenden Erdungskabel
• Verwenden Sie wasserdichte Kabelverbinder für die Verzweigungen
• Führen Sie das Hauptkabel dann zum Potentialausgleich

Serielle oder parallele Erdung:

Am besten verbinden Sie alle Module parallel mit dem Haupterdungskabel. So ist sichergestellt, dass bei einem defekten Anschluss nicht gleich mehrere Module ungeschützt sind. Für größere Anlagen gibt es spezielle Erdungsschienen, an die alle Module angeschlossen werden können.

Testen Sie nach der Installation mit einem Multimeter jedes einzelne Modul auf ordnungsgemäße Erdung.
