Erdungskabel Balkonkraftwerk: Sichere Installation
Die korrekte Erdung einer Mini-PV-Anlage ist ein entscheidender Sicherheitsaspekt, der bei der Installation von Balkonkraftwerken nicht vernachlässigt werden darf. Dieser Beitrag erklärt Ihnen, warum die Erdung so wichtig ist und wie Sie diese fachgerecht einrichten können.
Warum ist die Erdung beim Balkonkraftwerk so wichtig?
Balkonkraftwerke werden immer beliebter – doch viele Heiminstallateure unterschätzen die Bedeutung einer korrekten Erdung. Das Erdungskabel beim Balkonkraftwerk erfüllt mehrere wichtige Sicherheitsfunktionen:
Zunächst schützt eine ordnungsgemäße Erdung vor elektrischen Schlägen. Bei einem Isolationsfehler oder Kurzschluss fließt der Fehlerstrom über die Erdungsleitung ab, anstatt über Personen, die die Anlage berühren könnten. Dies ist besonders wichtig bei Metallrahmen der Solarmodule, die bei Beschädigungen oder Fehlfunktionen unter Spannung stehen könnten.
Darüber hinaus bietet die Erdung Schutz gegen Überspannungen, die durch Blitzschläge in der Nähe oder durch Netzstörungen entstehen können. Eine gute Erdungsverbindung leitet diese gefährlichen Spannungsspitzen sicher in den Erdboden ab und schützt so Ihre wertvolle Mini-PV Anlage vor Beschädigungen.
Empfohlene Produkte zu Mini PV Anlage
Ein weiterer Vorteil: Die Erdung reduziert elektromagnetische Störungen, die von der Anlage ausgehen oder auf sie einwirken könnten. Dies verbessert die Betriebssicherheit und Lebensdauer Ihrer Komponenten erheblich.
Notwendige Materialien für die Erdung eines Balkonkraftwerks
Für die fachgerechte Erdung Ihres Balkonkraftwerks benötigen Sie verschiedene Materialien, die speziell für den Außeneinsatz und für elektrische Sicherheitsanwendungen konzipiert sind:

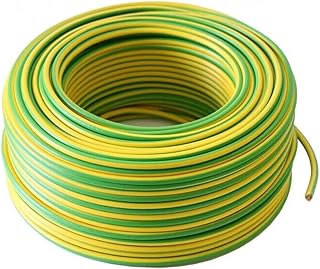

Erdungskabel: Verwenden Sie ausschließlich qualitativ hochwertige Erdungskabel für Balkonkraftwerke. Diese sollten einen ausreichenden Querschnitt (mindestens 6 mm² für typische Mini-PV-Anlagen) haben und aus Kupfer bestehen. Für den Außenbereich müssen die Kabel UV-beständig sein.
Empfohlene Produkte zu Erdungskabel Balkonkraftwerk

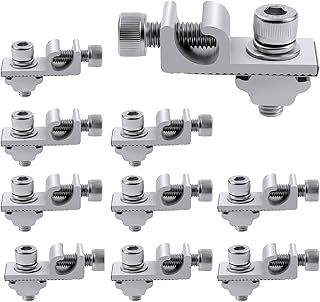

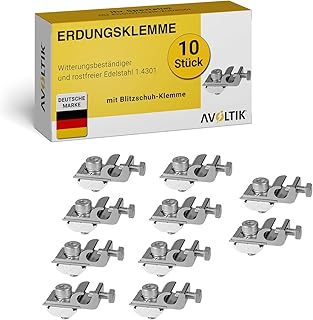

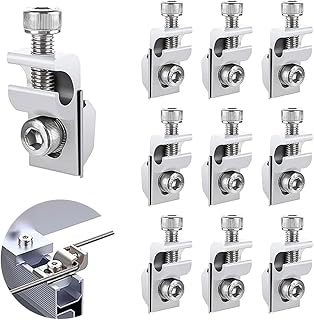

Erdungsklemmen: Um eine sichere Verbindung zwischen den Modulrahmen und dem Erdungskabel herzustellen, benötigen Sie spezielle Erdungsklemmen für Solar. Diese sollten aus korrosionsbeständigem Material wie Edelstahl oder verzinktem Stahl gefertigt sein.
Empfohlene Produkte zu Erdungsklemmen Solar

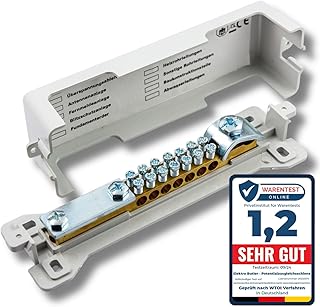

Potentialausgleichsschiene: In vielen Fällen wird eine Potentialausgleichsschiene benötigt, um alle Erdungskabel zentral zusammenzuführen und mit der Haupterdung des Gebäudes zu verbinden.

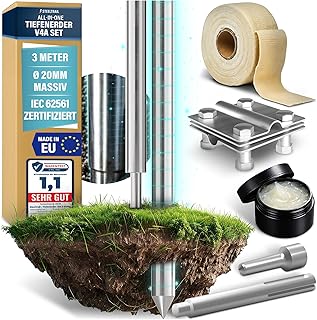

Erdungsstab: Für bestimmte Installationen kann ein zusätzlicher Erdungsstab erforderlich sein, besonders wenn kein direkter Zugang zur Gebäudeerdung besteht.
Ergänzend dazu empfiehlt sich die Anschaffung eines kompletten Erdungssets für Mini-PV, das alle notwendigen Komponenten enthält und speziell für die Anforderungen von Balkonkraftwerken konzipiert ist.
Schritt-für-Schritt Anleitung zur Erdung Ihres Balkonkraftwerks
Die Einrichtung der Erdung für Ihr Balkonkraftwerk lässt sich in einige klar definierte Schritte unterteilen:
1. Vorbereitung der Module: Identifizieren Sie die Erdungspunkte an den Metallrahmen Ihrer Solarmodule. Diese sind typischerweise mit einem Erdungssymbol gekennzeichnet oder in der Montageanleitung beschrieben.
2. Anbringen der Erdungsklemmen: Befestigen Sie die Erdungsklemmen an den dafür vorgesehenen Stellen an den Metallrahmen. Achten Sie auf einen festen Sitz und guten Kontakt zum Metallrahmen. Die Schrauben sollten fest, aber nicht übermäßig angezogen werden, um Beschädigungen zu vermeiden.
3. Verlegen des Erdungskabels: Verbinden Sie die Erdungsklemmen mit dem Erdungskabel. Achten Sie darauf, dass das Kabel vor mechanischer Beschädigung geschützt ist und keine scharfen Kanten oder heiße Oberflächen berührt. Verwenden Sie bei Bedarf Kabelkanäle oder Schutzrohre.
4. Verbindung zur Haupterdung: Führen Sie das Erdungskabel zur Potentialausgleichsschiene oder direkt zum Haupterdungsanschluss des Gebäudes. Dieser befindet sich oft im Sicherungskasten oder in dessen Nähe. Bei Unsicherheiten sollten Sie einen Elektriker konsultieren, wie dies auch in unserem Artikel Sichere Potentialausgleich für Mini-PV-Systeme näher erläutert wird.
5. Überprüfen aller Verbindungen: Stellen Sie sicher, dass alle Verbindungen fest und korrosionsgeschützt sind. Lose Verbindungen können die Schutzwirkung beeinträchtigen und zu gefährlichen Situationen führen.
Häufige Fehler bei der Erdung von Balkonkraftwerken vermeiden
Bei der Einrichtung der Erdung für Ihre Mini-PV Systeme lauern einige typische Fallstricke, die Sie unbedingt vermeiden sollten:
Unterdimensionierung des Erdungskabels: Ein zu dünnes Erdungskabel kann im Fehlerfall überlastet werden und schmelzen. Verwenden Sie daher immer Kabel mit ausreichendem Querschnitt (mindestens 6 mm² bei typischen Balkonkraftwerken).
Ungeeignete Materialien: Vermeiden Sie die Verwendung nicht-korrosionsbeständiger Materialien für die Außenmontage. Aluminium-Kupfer-Verbindungen können ohne spezielle Übergangsstücke zu Kontaktkorrosion führen.
Lose Verbindungen: Durch Wetterbedingungen und thermische Ausdehnung können sich Verbindungen mit der Zeit lockern. Prüfen Sie die Verbindungen regelmäßig und verwenden Sie Sicherungsscheiben oder selbstsichernde Muttern.
Vernachlässigung des Potentialausgleichs: Das Erdungskabel des Balkonkraftwerks muss immer mit dem Potentialausgleich des Gebäudes verbunden werden. Eine separate, isolierte Erdung kann im Fehlerfall gefährliche Potentialdifferenzen erzeugen.
Gesetzliche Vorschriften und Normen zur Erdung von Mini-PV-Anlagen
Die Erdung von Balkonkraftwerken unterliegt in Deutschland klaren gesetzlichen Regelungen und technischen Normen. Zu den wichtigsten gehören:
DIN VDE 0100-410: Diese Norm regelt den Schutz gegen elektrischen Schlag und definiert die grundlegenden Anforderungen an Schutzmaßnahmen.
DIN VDE 0100-540: Hier werden die Anforderungen an Erdungsanlagen, Schutzleiter und Potentialausgleichsleiter definiert.
VDE-AR-N 4105: Diese Anwendungsregel behandelt speziell Erzeugungsanlagen am Niederspannungsnetz, was auch Balkonkraftwerke einschließt.
DIN EN 62305: Die Normenreihe zum Blitzschutz ist relevant, wenn Ihre Anlage in einen bestehenden Blitzschutz integriert werden muss.
Es ist wichtig zu verstehen, dass diese Normen nicht nur Empfehlungen sind, sondern verbindliche Vorgaben, deren Nichtbeachtung im Schadensfall zu Problemen mit der Versicherung führen kann. Im Zweifelsfall sollten Sie einen Fachmann hinzuziehen.
Sonderfall: Erdung bei freistehenden Mini-PV-Anlagen
Bei freistehenden Balkonkraftwerken, etwa auf Gartenhäusern oder als Bodenmontage, gelten besondere Überlegungen für die Erdung:
Wenn keine direkte Verbindung zum Potentialausgleich des Hauptgebäudes möglich ist, kann ein separater Erdungsstab erforderlich sein. Dieser sollte mindestens einen Meter tief in den Boden eingeschlagen werden und aus korrosionsbeständigem Material bestehen.
Bei größeren freistehenden Anlagen oder in Gebieten mit häufigen Gewittern kann ein zusätzlicher Blitzschutz sinnvoll sein. Dieser sollte von einem Fachmann geplant und installiert werden.
Beachten Sie, dass auch bei freistehenden Anlagen eine Verbindung zum Potentialausgleich des Gebäudes hergestellt werden muss, wenn die Anlage mit dem Hausnetz verbunden ist. Hierfür kann es erforderlich sein, ein separates Erdungskabel zu verlegen.
Fazit: Sicherheit durch korrekte Erdung Ihres Balkonkraftwerks
Die korrekte Erdung Ihres Balkonkraftwerks ist kein optionaler Zusatz, sondern ein essentieller Bestandteil einer sicheren Installation. Das Erdungskabel für Ihr Balkonkraftwerk schützt nicht nur Ihre Anlage vor Überspannungsschäden, sondern vor allem auch Personen vor gefährlichen elektrischen Schlägen.
Auch wenn Balkonkraftwerke als vergleichsweise einfach zu installierende Systeme beworben werden, sollten Sie den Aspekt der Erdung nicht unterschätzen. Im Zweifelsfall ist es immer ratsam, einen qualifizierten Elektriker zu konsultieren, der mit den aktuellen Normen und Vorschriften vertraut ist.
Mit einer fachgerecht ausgeführten Erdung können Sie Ihr Balkonkraftwerk über viele Jahre sicher betreiben und einen wichtigen Beitrag zur nachhaltigen Energieversorgung leisten – mit dem guten Gefühl, alles für die Sicherheit getan zu haben.
Autor
Schlagwörter
Neueste Artikel
Passende Amazon Produkte
Empfohlene Produkte zu Erdungskabel Balkonkraftwerk
Erdungskabel 4mm² - Grün/Gelb - H07V-K - Aderleitung fe...
Erdungskabel 16mm² - Grün/Gelb - H07V-K - Aderleitung f...

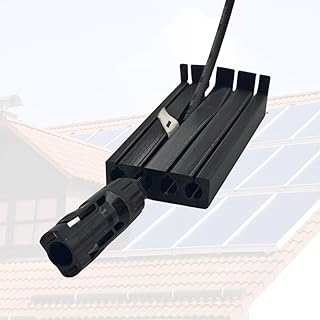

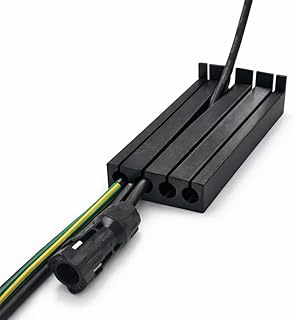

NEXCAPE PV-Dachdurchführung, Kabeldurchführung für Sol...
H07V-K Kabel 1 x 16 mm², Erdungskabel 16mm2, Erdungsleit...
Empfohlene Produkte zu Erdungsklemmen

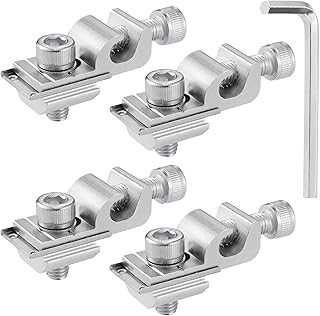

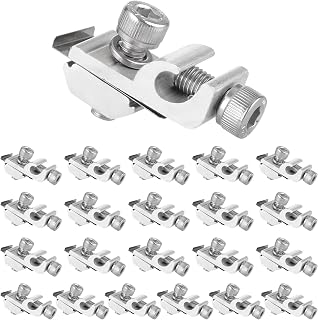

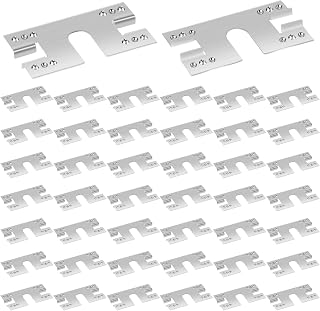

10 Stück Solarpanel Erdungsclips,Erdungsklemme für PV M...
Erdungsklemme für PV Module 10 Stück I Solar Panel Klem...

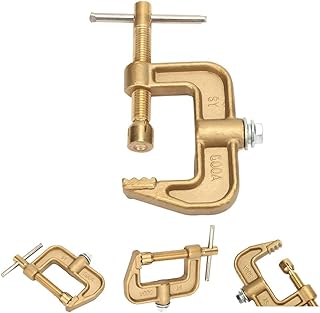

Schweißklemme G Erdungsklemme, 500A Art Messingklemme Kl...
10er Erdungsklemme Solarpanel Erdungsclip Aluminium Solar...
Empfohlene Produkte zu Erdungsmaterial Solaranlage
30m 6mm2 Erdungskabel H07V-K 1x6mm² Aderleitung flexibel...
NEXCAPE PV-Dachdurchführung, Kabeldurchführung für Sol...

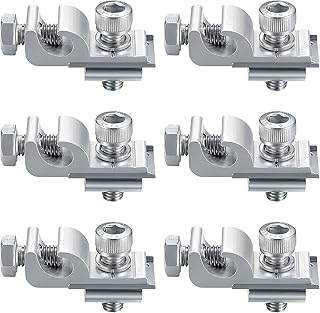

6 Stk Solarpanel Erdungsclips, Solarmodul Boden Erdung Lu...
NEXCAPE PV-Dachdurchführung, Kabeldurchführung für Sol...
Empfohlene Produkte zu Erdungsset Mini-PV

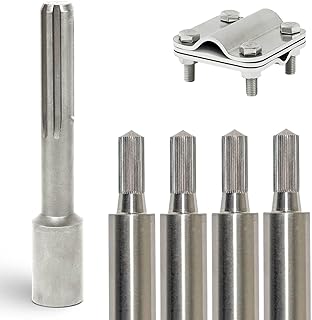

Ground Spike Set Kupferbekleidet 3m Durchmesser 16 mm - T...
Premium Tiefenerder V4A Set 3m-1,5m-4,5m-6m Edelstahl 20m...
GRAFT Tiefenerder Set aus V4A Edelstahl | 4x1m Erdungssta...
Erdungsset für Weidezaun - Robuster Erdungspfahl Edelsta...
Empfohlene Produkte zu Potentialausgleich Solar
Potentialausgleichsschiene - vernickelte 9-fach Anschlüs...

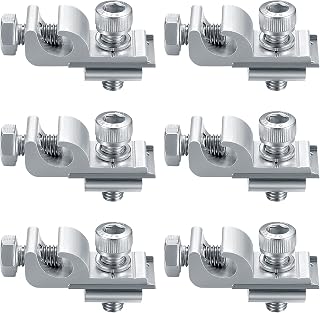

6 Stk Solarpanel Erdungsclips, Solarmodul Boden Erdung Lu...
