Kompatibilität bei Solarmodulen: Verschiedene Panels verbinden

Die Erweiterung Ihrer Solaranlage mit zusätzlichen Modulen kann den Stromertrag deutlich steigern. Doch was tun, wenn die ursprünglichen Module nicht mehr verfügbar sind? Die Kompatibilität bei Solarmodulen verschiedener Hersteller oder Typen wirft viele Fragen auf. Dieser Artikel zeigt, wie Sie unterschiedliche Solarpanels erfolgreich kombinieren können und worauf Sie dabei achten müssen.

Grundlagen der Solarmodul-Kompatibilität verstehen

Bevor wir ins Detail gehen, ist es wichtig, die grundlegenden technischen Parameter zu verstehen, die über die Kompatibilität bei Solarmodulen entscheiden. Diese Faktoren sind entscheidend für den reibungslosen Betrieb und maximalen Ertrag Ihrer erweiterten Anlage.

Bei der Verbindung unterschiedlicher Solarmodule spielen mehrere elektrische Eigenschaften eine zentrale Rolle:

• Spannung (Volt): Leerlaufspannung und Betriebsspannung
• Strom (Ampere): Kurzschlussstrom und Betriebsstrom
• Leistung (Watt): Die Nennleistung des Moduls
• Technologie: Monokristallin, polykristallin oder Dünnschicht

Die Kompatibilität bei Solarmodulen wird maßgeblich durch die Art der Verschaltung bestimmt. Grundsätzlich gibt es zwei Möglichkeiten:

Reihenschaltung (Seriell)

Bei der Reihenschaltung werden die Module hintereinander geschaltet, wodurch sich die Spannungen addieren, während der Strom konstant bleibt. Hier gilt die Faustregel: Unterschiedliche Module sollten möglichst denselben Nennstrom haben. Andernfalls wird das Modul mit dem niedrigeren Strom zum limitierenden Faktor.

Für Ihre Solar Reihenschaltung benötigen Sie spezielle Verbindungskabel, die die richtige Verschaltung ermöglichen.

Parallelschaltung

Bei der Parallelschaltung werden die Module nebeneinander geschaltet. Hier addieren sich die Ströme, während die Spannung konstant bleibt. In diesem Fall sollten die Module idealerweise ähnliche Spannungswerte aufweisen.

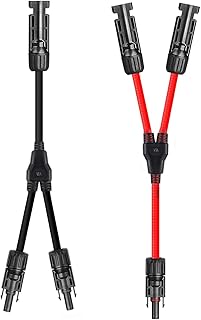

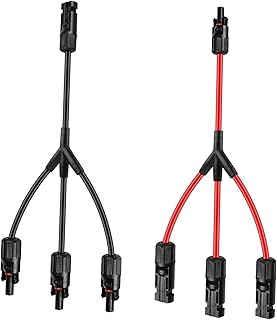

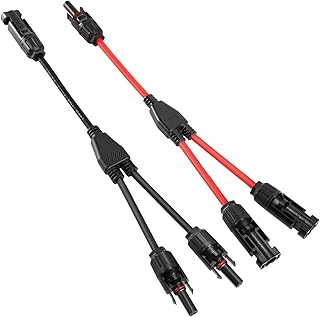

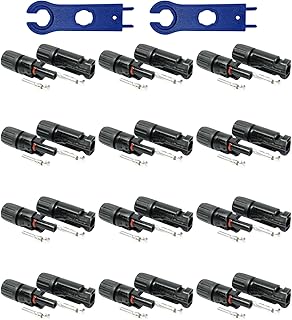

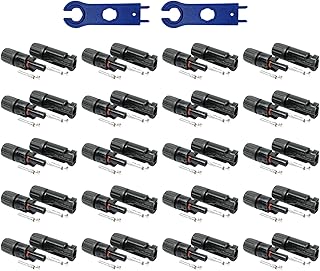

Für die sichere Parallelschaltung sind Solarmodul Verbinder erforderlich, die die korrekte Verschaltung gewährleisten.

Herausforderungen bei der Kombination unterschiedlicher Solarmodule

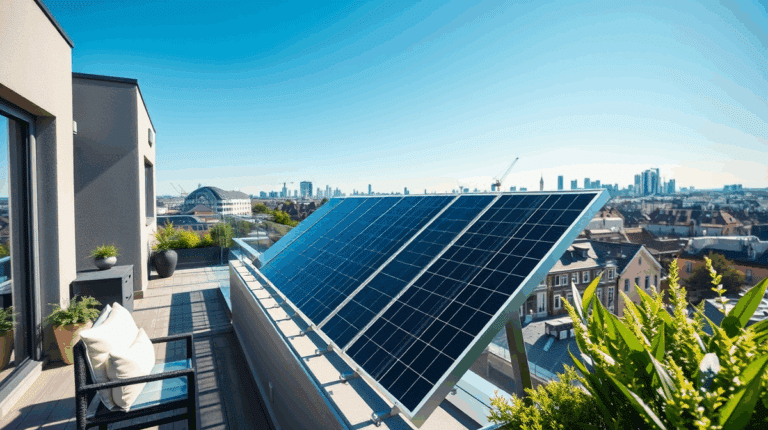

Die Erweiterung Ihres Balkonkraftwerk Sets oder Ihrer Mini-PV-Anlage mit zusätzlichen Modulen kann verschiedene Herausforderungen mit sich bringen:

Der „Schwächste-Glied“-Effekt

Bei einer Reihenschaltung bestimmt das schwächste Modul die Gesamtleistung der Kette. Wenn also ein 100-Watt-Modul mit einem 200-Watt-Modul in Reihe geschaltet wird, kann das leistungsstärkere Modul sein Potenzial nicht voll ausschöpfen.

Dieses Problem tritt besonders deutlich bei unterschiedlichen Verschattungssituationen auf. Wenn ein Modul verschattet wird, reduziert sich die Leistung der gesamten Kette. Hier können Leistungsoptimierer Abhilfe schaffen, indem sie die Leistung jedes einzelnen Moduls unabhängig optimieren.

Wechselrichter-Kompatibilität

Ihr Wechselrichter für Balkonkraftwerke oder Mini-PV-Anlagen ist auf bestimmte Spannungs- und Strombereiche ausgelegt. Bei der Erweiterung mit zusätzlichen Modulen müssen Sie sicherstellen, dass diese Parameter nicht überschritten werden.

Die meisten Mikrowechselrichter für Balkonkraftwerke haben beispielsweise einen Eingangsspannungsbereich von etwa 20-60V. Wenn Sie Module in Reihe schalten, darf die Gesamtspannung diesen Bereich nicht überschreiten. Gleichzeitig muss der Wechselrichter auch mit dem erhöhten Strom bei einer Parallelschaltung umgehen können.

Praktische Lösungen für die Kombination verschiedener Solarmodule

Um die Kompatibilität bei Solarmodulen verschiedener Typen zu gewährleisten, können Sie verschiedene Strategien anwenden:

Getrennte Strings

Die einfachste Lösung besteht darin, unterschiedliche Modultypen in separaten Strings (Reihenschaltungen) zu betreiben. So kann jede Modulgruppe ihre optimale Leistung erbringen, ohne von anderen Modulen beeinträchtigt zu werden.

Diese Methode erfordert allerdings einen Multi-MPPT-Wechselrichter, der mehrere unabhängige Eingänge besitzt. Bei Balkonkraftwerken ist dies oft nicht der Fall, weshalb andere Lösungen gefragt sind.

Einsatz von Leistungsoptimierern

Modul-Leistungsoptimierer können an jedem einzelnen Solarmodul angebracht werden und sorgen dafür, dass jedes Modul unabhängig von den anderen seine maximale Leistung liefert. Dies ist besonders sinnvoll, wenn Sie Module mit unterschiedlichen elektrischen Eigenschaften kombinieren oder wenn einzelne Module zeitweise verschattet werden.

Leistungsoptimierer sind zwar eine zusätzliche Investition, können aber den Gesamtertrag Ihrer Anlage deutlich steigern, indem sie die negativen Auswirkungen der Modulunterschiede minimieren.

Matching nach Schlüsselparametern

Wenn Sie neue Module zu Ihrer bestehenden Anlage hinzufügen möchten, achten Sie auf möglichst ähnliche elektrische Eigenschaften:

Für die Reihenschaltung:

• Ähnlicher Nennstrom (Impp)
• Ähnliche Anzahl an Solarzellen pro Modul

Für die Parallelschaltung:

• Ähnliche Nennspannung (Vmpp)
• Ähnliche Leerlaufspannung (Voc)

Je ähnlicher diese Werte sind, desto besser funktioniert die Kombination verschiedener Module.

Praktische Beispiele für erfolgreiche Modulkombinationen

Um die theoretischen Grundlagen zu veranschaulichen, betrachten wir zwei konkrete Beispiele für die Kombination unterschiedlicher Solarmodule:

Beispiel 1: Erweiterung eines Balkonkraftwerks

Angenommen, Sie besitzen ein Balkonkraftwerk mit zwei 400-Watt-Modulen (Vmpp: 35V, Impp: 11,4A) und möchten zwei weitere Module mit 375 Watt (Vmpp: 34V, Impp: 11,0A) hinzufügen.

Die beste Lösung wäre hier, jeweils gleichartige Module in Reihe zu schalten und dann beide Strings parallel an den Wechselrichter anzuschließen. Die Spannungen der Strings wären dann:

• String 1: 2 × 35V = 70V (über dem Limit vieler Mikrowechselrichter!)
• String 2: 2 × 34V = 68V (ebenfalls über dem Limit)

In diesem Fall wäre es besser, alle vier Module parallel zu schalten, sodass die Spannung bei etwa 35V bleibt, während sich der Strom auf ca. 45A erhöht. Hierfür benötigen Sie allerdings einen Wechselrichter, der diesen Strom bewältigen kann.

Beispiel 2: Kombination unterschiedlicher Technologien

Wenn Sie monokristalline Module (z.B. 320 Watt, Vmpp: 32V, Impp: 10A) mit polykristallinen Modulen (z.B. 280 Watt, Vmpp: 30V, Impp: 9,3A) kombinieren möchten, sollten Sie die unterschiedlichen Leistungscharakteristiken berücksichtigen.

Hier wäre der Einsatz von DC-Optimierern besonders sinnvoll, da diese die unterschiedlichen Spannungs- und Stromwerte ausgleichen können.

Alternativ könnten Sie auch hier separate Strings bilden und diese an einen Multi-MPPT-Wechselrichter anschließen.

Fazit: Erfolgreiche Kombination durch sorgfältige Planung

Die Kombination verschiedener Solarmodule ist durchaus möglich und kann eine kosteneffiziente Möglichkeit sein, Ihre bestehende Anlage zu erweitern. Der Schlüssel zum Erfolg liegt in der sorgfältigen Planung und dem Verständnis der Kompatibilität bei Solarmodulen.

Beachten Sie dabei folgende Punkte:

• Analysieren Sie die elektrischen Eigenschaften Ihrer bestehenden und der neuen Module
• Wählen Sie die passende Verschaltungsmethode (seriell, parallel oder kombiniert)
• Überprüfen Sie die Kompatibilität mit Ihrem Wechselrichter
• Erwägen Sie den Einsatz von Leistungsoptimierern bei stark unterschiedlichen Modulen

Mit diesen Maßnahmen können Sie sicherstellen, dass Ihre erweiterte Solaranlage effizient arbeitet und maximale Erträge liefert. Weitere wertvolle Informationen zum Thema Erweiterung Ihrer Solaranlage finden Sie in unserem Artikel Mehr Solarstrom durch zusätzliche Module.

Mit dem richtigen Know-how zur Kompatibilität bei Solarmodulen steht einer erfolgreichen Erweiterung Ihres Balkonkraftwerks oder Ihrer Mini-PV-Anlage nichts mehr im Wege. So können Sie Schritt für Schritt Ihre Unabhängigkeit von externen Stromquellen ausbauen und gleichzeitig einen wichtigen Beitrag zum Umweltschutz leisten.
