Laderegler richtig installieren

Die Installation eines Solarladereglers ist ein entscheidender Schritt für die Effizienz und Lebensdauer Ihrer Solaranlage. Ob bei einem Balkonkraftwerk, einer Mini-PV-Anlage oder einem größeren Solarsystem – der Laderegler fungiert als zentrales Steuerungselement zwischen Solarmodulen und Batterie. In diesem ausführlichen Leitfaden erfahren Sie, wie Sie einen Solarladeregler fachgerecht installieren und optimal einrichten.

Warum die richtige Installation des Ladereglers entscheidend ist

Ein Solarladeregler schützt Ihre Batterien vor Überladung und Tiefentladung und sorgt für eine optimale Energieausbeute. Die korrekte Installation des Ladereglers ist daher für die Effizienz, Sicherheit und Langlebigkeit Ihres gesamten Solarsystems ausschlaggebend. Fehler bei der Installation können nicht nur die Leistung beeinträchtigen, sondern im schlimmsten Fall zu Systemausfällen oder Sicherheitsrisiken führen.

Bevor Sie mit der Installation beginnen, sollten Sie sicherstellen, dass Sie den richtigen Laderegler für Ihr System ausgewählt haben. Grundsätzlich unterscheidet man zwischen PWM-Ladereglern (Pulsweitenmodulation) und MPPT-Ladereglern (Maximum Power Point Tracking). MPPT-Laderegler sind effizienter, aber auch teurer als PWM-Varianten. Für die meisten Balkonkraftwerke und Mini-PV-Anlagen empfiehlt sich ein MPPT-Solarladeregler, da er bis zu 30% mehr Energie aus Ihren Solarmodulen holen kann. Mehr Informationen hierzu finden Sie in unserem Artikel Herzstück autarker Solarenergie richtig einsetzen.

Schritt-für-Schritt: Laderegler installieren

1. Vorbereitung und Sicherheitshinweise

Bevor Sie mit der eigentlichen Installation beginnen, sollten Sie einige Vorbereitungen treffen:

Sicherheit geht vor: Schalten Sie Ihre Solarmodule ab oder decken Sie diese ab, um während der Installation keinen Strom zu erzeugen. Trennen Sie auch alle Batterieverbindungen.

Prüfen Sie, ob der gewählte Laderegler für Solaranlagen zu Ihrem System passt. Achten Sie auf die maximal zulässige Spannung und Stromstärke, die vom Laderegler verarbeitet werden können. Diese sollten die Werte Ihrer Solarmodule nicht überschreiten.

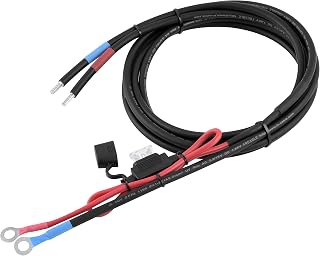

Bereiten Sie das benötigte Werkzeug vor: Schraubendreher, Kabelschuhe, Kabelschneider, Abisolierzange und eventuell einen Multimeter zur Spannungsprüfung. Ein Solarladeregler Anschlussset kann dabei sehr hilfreich sein.

2. Montage des Ladereglers

Der Laderegler sollte an einem trockenen, kühlen und gut belüfteten Ort montiert werden. Direktes Sonnenlicht und Feuchtigkeit sind unbedingt zu vermeiden. Bei der Montage sollten Sie folgende Punkte beachten:

Wählen Sie eine stabile, nicht brennbare Unterlage. Achten Sie auf ausreichend Abstand zu anderen elektronischen Komponenten, um Überhitzung zu vermeiden. Der Laderegler sollte gut zugänglich sein, damit Sie später bei Bedarf Einstellungen vornehmen oder die Anzeigen ablesen können.

Markieren Sie die Bohrlöcher anhand der Halterung des Ladereglers und befestigen Sie ihn sicher an der Wand oder im Schaltschrank. Achten Sie auf eine waagerechte Ausrichtung, um die Lesbarkeit des Displays zu gewährleisten.

3. Anschluss des Ladereglers in der richtigen Reihenfolge

Die korrekte Reihenfolge beim Anschließen des Ladereglers ist entscheidend, um Schäden am Gerät zu vermeiden:

1. Batterieanschluss: Verbinden Sie zunächst den Laderegler mit der Batterie. Achten Sie dabei unbedingt auf die richtige Polarität (Plus an Plus, Minus an Minus). Verwenden Sie Kabel mit ausreichendem Querschnitt, um Spannungsverluste zu minimieren.

2. Solarmodulanschluss: Erst nachdem die Batterie angeschlossen ist, verbinden Sie die Solarmodule mit dem Laderegler. Auch hier ist auf die korrekte Polarität zu achten.

3. Verbraucheranschluss (falls vorhanden): Zuletzt schließen Sie die Verbraucher an den entsprechenden Ausgang des Ladereglers an.

Diese Reihenfolge ist wichtig, da der Laderegler die Batteriespannung als Referenz benötigt, um korrekt zu funktionieren. Bei manchen Modellen kann eine falsche Anschlussreihenfolge zu Schäden führen.

4. Konfiguration und Einstellung des Ladereglers

Nach erfolgreicher Installation müssen Sie Ihren Laderegler konfigurieren:

Batterietyp einstellen: Wählen Sie in den Einstellungen des Ladereglers den richtigen Batterietyp (z.B. Blei-Säure, AGM, Gel oder Lithium). Dies ist wichtig, da verschiedene Batterietypen unterschiedliche Lade- und Entladeparameter benötigen.

Ladeparameter überprüfen: Kontrollieren Sie die voreingestellten Lade- und Entladegrenzen und passen Sie diese bei Bedarf an die Spezifikationen Ihrer Batterie an.

Zusatzfunktionen konfigurieren: Viele moderne Laderegler bieten Zusatzfunktionen wie Temperaturkompensation, Lastabwurf bei niedrigem Batteriestand oder zeitgesteuerte Verbrauchersteuerung. Stellen Sie diese entsprechend Ihren Anforderungen ein.

Eine detaillierte Anleitung zur optimalen Einrichtung Ihres Solarladereglers finden Sie in unserem Artikel Solarregler optimal einrichten und nutzen.

Häufige Fehler bei der Installation von Ladereglern vermeiden

Bei der Installation eines Ladereglers können einige typische Fehler auftreten, die Sie unbedingt vermeiden sollten:

Falsche Dimensionierung: Ein zu klein dimensionierter Laderegler kann die erzeugte Solarleistung nicht vollständig nutzen oder sogar beschädigt werden. Wählen Sie einen Laderegler, der mindestens 20% mehr Leistung verarbeiten kann als Ihre Solarmodule maximal liefern.

Unzureichende Kabelquerschnitte: Zu dünne Kabel führen zu Spannungsverlusten und Überhitzung. Als Faustregel gilt: Je höher der Strom und je länger die Kabelstrecke, desto größer sollte der Kabelquerschnitt sein.

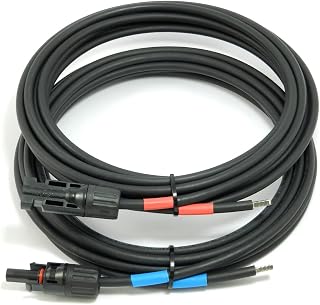

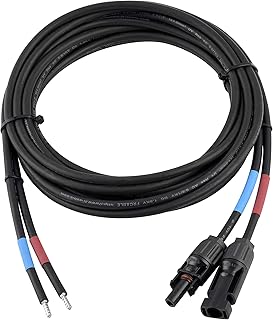

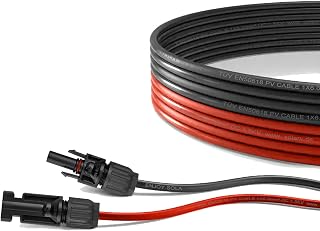

Mangelhafte Kabelverbindungen: Lose oder korrodierte Verbindungen können zu Kontaktproblemen führen. Verwenden Sie qualitativ hochwertige Solarkabel Verbinder und ziehen Sie alle Schraubverbindungen fest an.

Fehlende Sicherungen: Zwischen Batterien und Laderegler sollte immer eine Sicherung installiert werden, um Kurzschlüsse zu vermeiden. Auch die Zuleitung von den Solarmodulen sollte abgesichert sein.

Umgebungsbedingungen ignorieren: Ein Laderegler sollte nicht in Umgebungen mit hoher Luftfeuchtigkeit oder extremen Temperaturen installiert werden. Achten Sie auf ausreichende Belüftung, um Überhitzung zu vermeiden.

Monitoring und Überwachung Ihres Ladereglers

Nach erfolgreicher Installation ist es ratsam, die Funktion des Ladereglers regelmäßig zu überwachen:

Viele moderne Laderegler verfügen über ein Display, das wichtige Betriebsparameter wie Ladestrom, Batteriespannung und Ladezustand anzeigt. Kontrollieren Sie diese Werte regelmäßig, um Probleme frühzeitig zu erkennen.

Einige Modelle bieten die Möglichkeit, ein Solar Überwachungssystem anzuschließen, das detaillierte Daten über das Betriebsverhalten sammelt und auswertet. Dies erleichtert die Optimierung Ihres Systems erheblich.

Prüfen Sie regelmäßig alle Kabelverbindungen auf festen Sitz und Korrosion, besonders in Außenbereichen oder feuchten Umgebungen.

Spezialfall: Laderegler für Balkonkraftwerke und Mini-PV-Anlagen

Bei Balkonkraftwerken und Mini-PV-Anlagen gelten einige Besonderheiten bei der Installation des Ladereglers:

Diese kompakten Systeme arbeiten meist mit geringeren Leistungen, daher können hier häufig kleinere und kostengünstigere Laderegler eingesetzt werden. Achten Sie jedoch trotzdem auf ausreichende Dimensionierung.

Bei Balkonkraftwerken mit direkter Netzeinspeisung ist oftmals kein klassischer Laderegler nötig, sondern ein Mikrowechselrichter übernimmt diese Funktion. Hier gelten andere Installationsrichtlinien.

Wenn Sie ein Balkonkraftwerk mit Speicherfunktion nachrüsten möchten, benötigen Sie einen Laderegler, der zwischen Solarmodulen und Speicherbatterie geschaltet wird. Hier eignen sich besonders kompakte Mini MPPT Laderegler.

Fazit: Die professionelle Installation eines Ladereglers lohnt sich

Die korrekte Installation eines Ladereglers ist ein wesentlicher Faktor für die Effizienz und Lebensdauer Ihrer Solaranlage. Durch die Beachtung der beschriebenen Schritte und Hinweise können Sie Ihren Laderegler optimal in Ihr System integrieren und von maximalen Erträgen profitieren.

Nehmen Sie sich Zeit für die sorgfältige Vorbereitung und Installation. Wenn Sie unsicher sind, scheuen Sie nicht davor zurück, professionelle Hilfe in Anspruch zu nehmen. Die Investition in eine fachgerechte Installation zahlt sich durch erhöhte Systemleistung und verlängerte Lebensdauer der Komponenten aus.

Mit einem korrekt installierten Laderegler machen Sie einen wichtigen Schritt in Richtung effizienter und nachhaltiger Solarenergienutzung – sei es für Ihr Balkonkraftwerk, Ihre Mini-PV-Anlage oder ein größeres Solarsystem.
