Solarkabel reparieren: So geht’s richtig

Beschädigte Kabel sind eine der häufigsten Ursachen für Leistungsverluste bei Solaranlagen und Balkonkraftwerken. In diesem ausführlichen Ratgeber erfahren Sie, wie Sie Solarkabel reparieren können, welche Werkzeuge Sie benötigen und worauf Sie bei der Reparatur achten sollten, um Ihre Photovoltaikanlage wieder voll funktionsfähig zu machen.

Warum Schäden an Solarkabeln schnell behoben werden sollten

Beschädigte Solarkabel sind nicht nur ärgerlich, sondern können auch gefährlich werden. Wenn die Kabelisolierung beschädigt ist, besteht die Gefahr von Kurzschlüssen, Spannungsverlusten oder im schlimmsten Fall sogar Bränden. Bei einem Balkonkraftwerk oder einer größeren Photovoltaikanlage kann selbst ein kleiner Kabeldefekt zu erheblichen Leistungseinbußen führen.

Typische Anzeichen für defekte Solarkabel sind:

• Plötzlicher Leistungsabfall der Solaranlage
• Schwankende Energieerträge ohne erkennbare Ursache
• Fehlermeldungen vom Wechselrichter
• Sichtbare Beschädigungen wie Risse, Abschürfungen oder Bissspuren von Nagetieren

Die rechtzeitige Reparatur beschädigter Solarkabel kann teure Folgeschäden vermeiden und gewährleistet die optimale Leistung Ihrer Photovoltaikanlage. Bevor Sie jedoch mit der Reparatur beginnen, sollten Sie sich mit den notwendigen Werkzeugen und Sicherheitsvorkehrungen vertraut machen.

Notwendige Werkzeuge zum Solarkabel reparieren

Für eine fachgerechte Reparatur von Solarkabeln benötigen Sie spezielle Werkzeuge, die auf die besonderen Anforderungen der UV- und witterungsbeständigen Photovoltaikkabel abgestimmt sind:

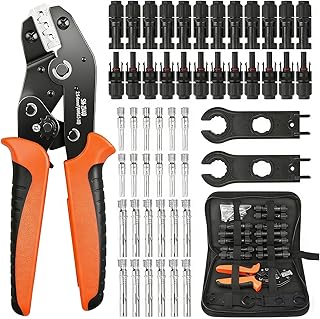

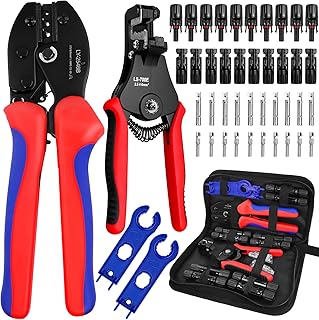

1. Solarkabel Reparaturset – Ein Komplettset mit den wichtigsten Komponenten für Reparaturen

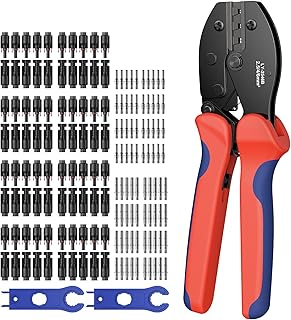

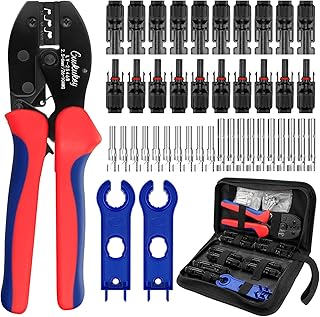

2. MC4 Stecker Set – Die standardisierten Steckverbindungen für Solarmodule
3. Abisolierzange Solar – Zum präzisen Entfernen der Kabelisolierung
4. Kabelverbinder wetterfest – Für dauerhafte, witterungsbeständige Verbindungen

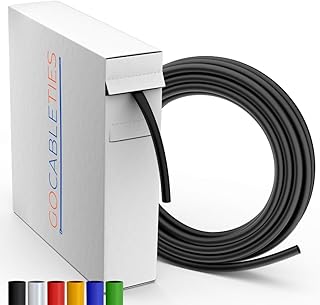

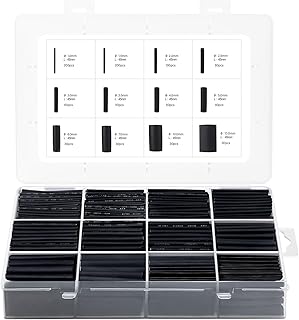

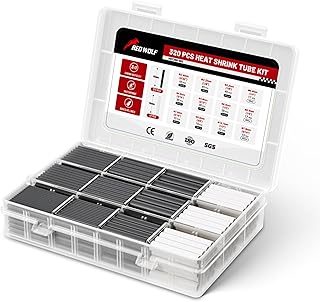

5. Solarkabel Schrumpfschlauch – Zur zusätzlichen Isolierung und zum Schutz der Verbindungsstelle
6. Multimeter – Zum Testen der elektrischen Verbindung nach der Reparatur

Mit diesem Grundequipment sind Sie für die meisten Reparaturen an Solarkabeln bestens gerüstet. Besonders wichtig sind hochwertige MC4-Steckverbindungen, da diese die häufigsten Anschlusselemente bei Photovoltaikanlagen sind und speziell für den Außeneinsatz konzipiert wurden.

Schritt-für-Schritt-Anleitung zum Solarkabel reparieren

Bevor Sie mit der eigentlichen Reparatur beginnen, schalten Sie Ihre Solaranlage unbedingt spannungsfrei. Bei Balkonkraftwerken bedeutet dies, den Stecker aus der Steckdose zu ziehen und eventuell vorhandene DC-Trennschalter zu betätigen. Bei größeren Anlagen sollten Sie den Wechselrichter ausschalten und die DC-Trennung aktivieren.

1. Schadensbeurteilung und Vorbereitung

Untersuchen Sie zunächst den Schaden genau. Ist nur die Isolierung beschädigt oder ist auch der Leiter betroffen? Bei kleineren Schäden an der Isolierung kann manchmal eine einfache Abdichtung mit wetterfestem Isolierband oder Schrumpfschlauch ausreichen. Bei stärkeren Beschädigungen muss der betroffene Kabelabschnitt komplett ersetzt werden.

Messen Sie mit einem Multimeter Digital die Durchgängigkeit des Kabels, um festzustellen, ob der Leiter beschädigt ist. Ist dies der Fall, müssen Sie den betroffenen Abschnitt herausschneiden und eine neue Verbindung herstellen.

2. Kabel vorbereiten und abisolieren

Schneiden Sie das beschädigte Kabelstück heraus. Achten Sie dabei auf einen sauberen, geraden Schnitt. Schieben Sie vor dem Verbinden unbedingt Schrumpfschläuche auf die Kabelenden, die später über die Verbindungsstelle gezogen werden.

Verwenden Sie nun die Abisolierzange, um etwa 1-1,5 cm der äußeren Isolierung zu entfernen. Bei Solarkabeln ist besondere Vorsicht geboten, da diese häufig eine doppelte Isolierung aufweisen. Achten Sie darauf, den Kupferleiter nicht zu beschädigen.

3. Kabelverbindung herstellen

Bei der Verbindung von Solarkabeln haben Sie verschiedene Möglichkeiten:

Methode 1: Lötverbindung
Eine Lötverbindung ist sehr zuverlässig, erfordert aber etwas Übung. Verzinnen Sie zunächst die abisolierten Enden und verbinden Sie diese dann durch Löten. Achten Sie auf eine vollständige Durchdringung des Lots und eine mechanisch stabile Verbindung.

Methode 2: Crimpverbinder
Für Solarkabel eignen sich spezielle wetterfeste Kabelverbinder, die durch Crimpen eine dauerhafte Verbindung gewährleisten. Führen Sie die abisolierten Kabelenden in den Verbinder ein und pressen Sie diesen mit einer Crimpzange fest zusammen.

Methode 3: Schraubklemmen
Schraubklemmen bieten den Vorteil, dass sie ohne Spezialwerkzeug montiert werden können. Achten Sie hier auf wasserdichte Modelle, die für den Außeneinsatz geeignet sind.

4. Isolation und Abdichtung

Nach dem Verbinden der Kabel ist eine sorgfältige Isolation und Abdichtung entscheidend für die Langlebigkeit der Reparatur. Ziehen Sie den zuvor aufgeschobenen Schrumpfschlauch über die Verbindungsstelle und erhitzen Sie ihn vorsichtig mit einem Heißluftfön, bis er sich fest um die Verbindung schließt.

Für maximalen Schutz können Sie zusätzlich einen mit Klebstoff versehenen Schrumpfschlauch verwenden, der beim Erwärmen eine wasserdichte Versiegelung bildet. Bei Außeninstallationen ist eine zweifache Isolierung dringend zu empfehlen, um Witterungseinflüssen standzuhalten.

Nachdem Sie die Verbindung hergestellt und isoliert haben, überprüfen Sie nochmals mit dem Multimeter die Durchgängigkeit des Kabels. Stellen Sie außerdem sicher, dass keine Kurzschlüsse zwischen verschiedenen Kabeln entstehen können.

Besonderheiten bei der Reparatur von MC4-Steckverbindungen

MC4-Steckverbindungen sind der Standard bei Photovoltaikanlagen und werden häufig bei Balkonkraftwerk Anschluss-Sets verwendet. Sie sorgen für eine wasserdichte und UV-beständige Verbindung der Solarkabel. Bei Beschädigungen an MC4-Steckern ist es in der Regel einfacher, diese komplett zu ersetzen, als zu reparieren.

Für den Austausch von MC4-Steckern benötigen Sie:

1. Neue MC4-Stecker (männlich und weiblich)
2. MC4-Montageschlüssel zum Öffnen der alten Steckverbindungen
3. Crimpzange für die Metallkontakte

Achten Sie beim Kauf von Ersatzsteckern darauf, dass diese für den entsprechenden Kabelquerschnitt (meist 4 oder 6 mm²) und die Stromstärke Ihrer Solaranlage ausgelegt sind. Minderwertige Steckverbindungen können zu erhöhten Übergangswiderständen führen, die die Effizienz der Anlage beeinträchtigen.

Häufige Fehler beim Solarkabel reparieren vermeiden

Um langfristige Probleme zu vermeiden, sollten Sie diese häufigen Fehler bei der Solarkabel-Reparatur beachten:

1. Ungeeignete Materialien verwenden
Verwenden Sie ausschließlich für Solaranlagen zertifizierte Kabel und Verbindungselemente. Normale Elektrokabel sind nicht UV-beständig und können im Außenbereich schnell brüchig werden.

2. Unzureichende Abdichtung
Die Verbindungsstellen müssen absolut wasserdicht sein. Selbst kleine Feuchtigkeit kann langfristig zu Korrosion und Leistungsverlusten führen. Falls Sie unsicher sind, wie Sie Ihre Anlage vor Feuchtigkeit schützen können, lesen Sie unseren Artikel zur Bekämpfung von Wasser in Solargeräten.

3. Falsche Verbindungstechnik
Verzwirbelte Kabel ohne zusätzliche Sicherung (Löten oder Crimpen) können sich mit der Zeit lösen. Stellen Sie immer eine mechanisch stabile Verbindung her.

4. Zugbelastung nicht berücksichtigen
Sorgen Sie dafür, dass reparierte Kabelverbindungen nicht unter Zugspannung stehen. Befestigen Sie die Kabel wenn nötig mit UV-beständigen Kabelbindern an der Unterkonstruktion.

Wann sollten Sie einen Fachmann hinzuziehen?

Obwohl viele Kabelreparaturen an Solaranlagen selbst durchgeführt werden können, gibt es Situationen, in denen die Hilfe eines Fachmanns ratsam ist:

– Bei Anlagen mit hohen Spannungen (über 120V DC)
– Wenn die Anlage schwer zugänglich ist (z.B. auf steilen Dächern)
– Bei wiederholten Problemen trotz Reparatur
– Wenn Sie sich unsicher fühlen oder keine Erfahrung mit Elektroinstallationen haben

Im Zweifelsfall ist es besser, einen Fachbetrieb zu beauftragen, als durch unsachgemäße Reparaturen Sicherheitsrisiken oder Garantieverluste zu riskieren. Besonders bei komplexen Problemen kann die Fehlerdiagnose schwierig sein. Hierzu empfehlen wir unseren Artikel zum Thema Störungen erkennen und schnell beheben.

Vorbeugende Maßnahmen zum Schutz der Solarkabel

Damit Sie in Zukunft seltener Solarkabel reparieren müssen, empfehlen wir folgende vorbeugende Maßnahmen:

1. Kabelführung optimieren
Verlegen Sie Kabel so, dass sie vor mechanischen Beschädigungen und extremen Witterungseinflüssen geschützt sind. Verwenden Sie UV-beständige Kabelkanäle oder spezielle Schutzrohre.

2. Regelmäßige Inspektion
Prüfen Sie Ihre Kabel regelmäßig auf Beschädigungen durch Witterung, Nagetiere oder mechanische Einflüsse. Besonders nach Unwettern ist eine Kontrolle ratsam.

3. Professionelle Installation
Achten Sie bereits bei der Installation darauf, dass Kabel ordnungsgemäß verlegt und befestigt werden. Vermeiden Sie scharfe Kanten und zu enge Biegeradien.

4. Nagetiergeschützte Verlegung
Schützen Sie Kabel vor Nagetieren, indem Sie zusätzliche Schutzrohre oder spezielle Abwehrmittel einsetzen. Besonders in ländlichen Gegenden sind Kabelschäden durch Nagetiere ein häufiges Problem.

Fazit: Mit der richtigen Technik Solarkabel erfolgreich reparieren

Das Reparieren von Solarkabeln erfordert Sorgfalt und das richtige Equipment, ist aber mit etwas handwerklichem Geschick durchaus machbar. Mit den vorgestellten Methoden und Werkzeugen können Sie die meisten Kabelprobleme an Ihrer Photovoltaikanlage oder Ihrem Balkonkraftwerk selbst beheben und so kostspielige Serviceeinsätze vermeiden.

Denken Sie stets an die Sicherheit und schalten Sie die Anlage vor der Reparatur spannungsfrei. Verwenden Sie ausschließlich für Solaranlagen geeignete Materialien und achten Sie besonders auf eine wasserdichte Abdichtung der Verbindungsstellen.

Eine sorgfältig durchgeführte Kabelreparatur sorgt nicht nur für die Wiederherstellung der vollen Leistungsfähigkeit Ihrer Solaranlage, sondern verhindert auch Folgeschäden und trägt zur Langlebigkeit des gesamten Systems bei.
