Balkonkraftwerk Sicherungen prüfen

Die regelmäßige Überprüfung der Sicherungen Ihres Balkonkraftwerks ist ein entscheidender Aspekt der Wartung, der oft übersehen wird. Defekte Sicherungen können nicht nur zu Leistungseinbußen führen, sondern auch ernsthafte Sicherheitsrisiken darstellen. In diesem ausführlichen Leitfaden erklären wir Ihnen, wie Sie Balkonkraftwerk Sicherungen richtig prüfen, häufige Probleme erkennen und diese fachgerecht beheben können.

Warum regelmäßige Sicherungsprüfungen bei Balkonkraftwerken wichtig sind

Mini-Photovoltaikanlagen wie Balkonkraftwerke arbeiten mit Gleichstrom, der besondere Sicherheitsvorkehrungen erfordert. Die verbauten Sicherungen schützen Ihre Anlage vor Überlastung, Kurzschlüssen und anderen elektrischen Problemen. Eine defekte Sicherung kann dazu führen, dass:

1. Ihre Anlage keine Leistung mehr erbringt
2. Überspannungen Ihre teuren Komponenten beschädigen
3. Im schlimmsten Fall ein Brandrisiko entsteht

Experten empfehlen, die Balkonkraftwerk Sicherungen mindestens halbjährlich zu prüfen. Nach extremen Wetterereignissen wie Gewittern oder bei Leistungsabfällen sollten Sie zusätzliche Kontrollen durchführen. Wie unser Artikel „Sicherheitscheck für Mini-Solaranlagen“ detailliert erklärt, sind regelmäßige Sicherheitsprüfungen für den langfristigen und effektiven Betrieb unerlässlich.

Welche Sicherungen gibt es in einem Balkonkraftwerk?

Bevor wir zur eigentlichen Prüfung kommen, ist es wichtig zu verstehen, welche Arten von Sicherungen in Balkonkraftwerken verbaut sind:

DC-Sicherungen (Gleichstromseite)

Diese Sicherungen befinden sich zwischen den Solarmodulen und dem Wechselrichter. Sie schützen vor Überstrom auf der Gleichstromseite. Typischerweise handelt es sich um spezielle PV-Sicherungen, die für den Einsatz mit Solarstrom konzipiert sind. Diese sind anders dimensioniert als gewöhnliche Haushaltssicherungen und müssen speziellen Anforderungen genügen.

AC-Sicherungen (Wechselstromseite)

Nach dem Wechselrichter, auf der Netzseite, befinden sich die AC-Sicherungen. Diese schützen Ihr Hausnetz vor Problemen, die vom Balkonkraftwerk ausgehen könnten. Hierzu gehören meist ein Leitungsschutzschalter (LS) und gegebenenfalls ein FI-Schutzschalter. Diese Komponenten befinden sich in der Regel im Sicherungskasten Ihrer Wohnung oder Ihres Hauses.

Überspannungsschutz

Hochwertige Balkonkraftwerke verfügen zudem über Überspannungsschutzeinrichtungen (SPDs), die die sensible Elektronik vor Blitzschlag und Spannungsspitzen schützen. Diese sollten ebenfalls regelmäßig auf ihre Funktionsfähigkeit geprüft werden.

Notwendige Werkzeuge für die Sicherungsprüfung

Für eine gründliche Überprüfung Ihrer Balkonkraftwerk Sicherungen benötigen Sie folgende Werkzeuge:

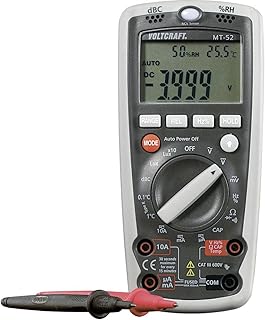

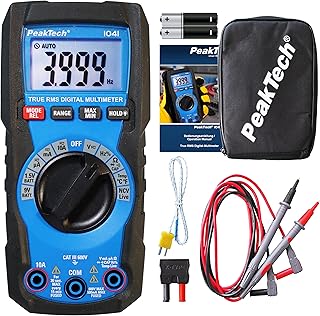

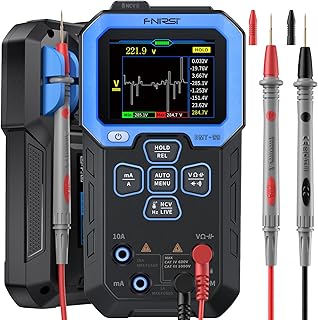

• Ein hochwertiges Digitalmultimeter mit DC- und AC-Messfunktion

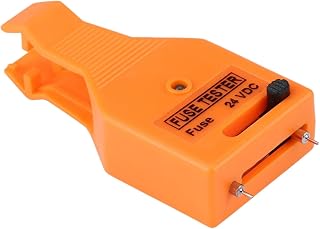

• Einen speziellen Sicherungstester für eine schnelle Prüfung
• Isolierte Schraubendreher in verschiedenen Größen
• Eine Taschenlampe für bessere Sicht in dunklen Bereichen
• Schutzhandschuhe und eine Schutzbrille für Ihre Sicherheit

Wichtig: Arbeiten Sie niemals an elektrischen Anlagen, wenn Sie nicht über entsprechende Fachkenntnisse verfügen! Im Zweifel kontaktieren Sie immer einen Elektriker.

Schritt-für-Schritt-Anleitung zur Prüfung von Balkonkraftwerk Sicherungen

Schritt 1: Sicherheitsmaßnahmen vor der Prüfung

Bevor Sie mit der Überprüfung Ihrer Balkonkraftwerk Sicherungen beginnen, müssen Sie unbedingt folgende Sicherheitsmaßnahmen beachten:

1. Trennen Sie das Balkonkraftwerk vollständig vom Stromnetz (Netzstecker ziehen).
2. Warten Sie mindestens 5 Minuten, damit sich Kondensatoren entladen können.
3. Bei Modellen mit Abschaltvorrichtungen auf der DC-Seite betätigen Sie diese, um die Module vom Wechselrichter zu trennen.
4. Vergewissern Sie sich mit einem Multimeter, dass keine gefährlichen Spannungen mehr anliegen.

Schritt 2: Visuelle Inspektion der Sicherungen

Beginnen Sie mit einer gründlichen Sichtprüfung:

• Untersuchen Sie die Sicherungshalter auf Verfärbungen, Rußspuren oder Schmelzstellen.
• Prüfen Sie, ob die Sicherungen fest in ihren Halterungen sitzen.
• Bei Glassicherungen achten Sie darauf, ob der Schmelzdraht intakt oder durchgebrannt ist.
• Suchen Sie nach Anzeichen von Korrosion oder Feuchtigkeit im Sicherungsbereich.

Bereits eine gründliche visuelle Inspektion kann viele Probleme offenbaren. Verfärbte oder sichtbar defekte Sicherungen müssen sofort ausgetauscht werden.

Schritt 3: Messung mit dem Multimeter

Für eine zuverlässige Prüfung der Balkonkraftwerk Sicherungen ist eine Durchgangsprüfung mit dem Multimeter unerlässlich:

1. Stellen Sie Ihr Multimeter auf die Durchgangsprüfung ein (meist mit einem Summersymbol gekennzeichnet).
2. Entfernen Sie die zu prüfende Sicherung vorsichtig aus dem Halter.
3. Setzen Sie die Prüfspitzen an beiden Enden der Sicherung an.
4. Bei einer intakten Sicherung sollte das Multimeter einen Durchgang anzeigen (nahezu null Ohm Widerstand oder ein akustisches Signal).
5. Bei einer defekten Sicherung wird kein Durchgang gemessen (unendlicher Widerstand).

Alternativ können Sie Ihr Multimeter auf den niedrigsten Widerstandsbereich stellen. Eine funktionierende Sicherung sollte einen sehr geringen Widerstand aufweisen, während eine defekte Sicherung einen unendlichen Widerstand zeigt.

Schritt 4: Prüfung der Sicherungswerte

Stellen Sie sicher, dass die verbauten Sicherungen den korrekten Nennwert haben. Dies ist besonders wichtig, wenn Sie Sicherungen ausgetauscht haben oder wenn Ihre Anlage von einem Vorbesitzer modifiziert wurde. Eine Sicherung mit zu hohem Nennwert bietet keinen ausreichenden Schutz, während eine zu schwache Sicherung ständig auslösen kann.

Die korrekten Werte finden Sie in der Dokumentation Ihres Balkonkraftwerks oder auf dem Typenschild des Wechselrichters. Bei DC-Sicherungen für Balkonkraftwerke handelt es sich typischerweise um:

• 10A bis 15A für die meisten Balkonkraftwerke (600-800W)
• Spezielle PV-Sicherungen mit 1000V DC Nennspannung

Häufige Probleme mit Balkonkraftwerk Sicherungen und ihre Lösungen

Problem 1: Ständig auslösende Sicherungen

Wenn Sicherungen Ihres Balkonkraftwerks regelmäßig durchbrennen, kann dies verschiedene Ursachen haben:

• Überlastung: Prüfen Sie, ob die Leistung Ihres Balkonkraftwerks die Kapazität der Sicherungen übersteigt.
• Kurzschluss: Untersuchen Sie die Verkabelung auf beschädigte Isolierungen oder Quetschungen.
• Feuchtigkeit: Wasser in Anschlusskästen oder Steckerverbindungen kann Kurzschlüsse verursachen.
• Alterung: Mit zunehmendem Alter können Sicherungen empfindlicher werden.

Lösung: Beheben Sie die Grundursache, bevor Sie die Sicherung ersetzen. Wenn Sie die Ursache nicht finden können, konsultieren Sie einen Fachmann, wie in unserem Beitrag „Elektrische Sicherheit effizient kontrollieren“ näher beschrieben wird.

Problem 2: Korrosion an Sicherungskontakten

Korrosion an den Kontakten kann zu erhöhten Übergangswiderständen führen, die Wärme erzeugen und die Leistung verringern:

Lösung: Reinigen Sie die Kontakte vorsichtig mit einem Kontaktreiniger und einem weichen Tuch. Bei starker Korrosion sollten Sie den gesamten Sicherungshalter austauschen.

Problem 3: Falsche Sicherungsdimensionierung

Eine häufige Fehlerquelle ist die Verwendung falscher Sicherungstypen oder -werte:

Lösung: Ersetzen Sie die Sicherungen ausschließlich durch Modelle mit identischen Spezifikationen (Nennstrom, Nennspannung, Auslösecharakteristik). Verwenden Sie für Photovoltaikanlagen nur spezielle PV-Sicherungen.

Wann sollten Sie Balkonkraftwerk Sicherungen austauschen?

Auch wenn eine Sicherung bei der Prüfung noch funktioniert, gibt es Situationen, in denen ein präventiver Austausch sinnvoll ist:

• Nach etwa 5 Jahren Betriebszeit als vorsorgliche Wartungsmaßnahme
• Bei sichtbaren Verfärbungen oder anderen Alterungserscheinungen
• Nach einem Blitzeinschlag in der Nähe oder extremen Wetterereignissen
• Bei wiederholten Leistungsproblemen Ihres Balkonkraftwerks

Beim Austausch achten Sie unbedingt darauf, nur hochwertige Ersatzteile zu verwenden. Minderwertige Sicherungen können Ihre teure Solaranlage gefährden.

Fazit: Regelmäßige Prüfung für langfristige Sicherheit

Die regelmäßige Überprüfung Ihrer Balkonkraftwerk Sicherungen ist eine relativ einfache Maßnahme, die sowohl die Sicherheit als auch die Effizienz Ihrer Mini-PV-Anlage gewährleistet. Mit den richtigen Werkzeugen und unserem Leitfaden können Sie viele Probleme frühzeitig erkennen und beheben.

Denken Sie daran: Im Zweifel ist es immer besser, einen Fachmann hinzuzuziehen. Die Kosten für eine professionelle Inspektion sind deutlich geringer als der mögliche Schaden durch eine fehlerhafte Elektrik.

Mit regelmäßigen Prüfungen tragen Sie dazu bei, dass Ihr Balkonkraftwerk über viele Jahre hinweg zuverlässig sauberen Strom produziert – ein kleiner Zeitaufwand für eine große Wirkung.
