Balkonkraftwerk Sicherungen überprüfen

Die regelmäßige Überprüfung der Sicherungen ist ein entscheidender, aber oft vernachlässigter Aspekt bei der Wartung von Balkonkraftwerken. Fehlerhafte oder ausgelöste Sicherungen können nicht nur zu Leistungseinbußen führen, sondern stellen auch ein potenzielles Sicherheitsrisiko dar. In diesem Artikel erfahren Sie, wie Sie die Sicherungen Ihres Balkonkraftwerks richtig überprüfen, gängige Probleme identifizieren und fachgerecht beheben können.

Warum regelmäßige Sicherungsprüfungen bei Balkonkraftwerken wichtig sind

Balkonkraftwerke sind zwar im Vergleich zu größeren Photovoltaikanlagen relativ wartungsarm, dennoch sollten die elektrischen Komponenten regelmäßig kontrolliert werden. Die Überprüfung der Sicherungen ist dabei besonders wichtig, da diese die erste Schutzbarriere gegen Überlastung, Kurzschluss und andere elektrische Probleme darstellen.

Selbst bei Mini-PV-Anlagen können Umwelteinflüsse, Alterung oder Materialermüdung dazu führen, dass Sicherungen im Laufe der Zeit beschädigt werden oder ihre Funktion nicht mehr zuverlässig erfüllen. Ein rechtzeitiges Erkennen und Beheben von Problemen mit den Balkonkraftwerk Sicherungen kann kostspielige Folgeschäden vermeiden und die Lebensdauer Ihrer Anlage verlängern.

Besonders nach extremen Wetterereignissen wie Gewittern, Hitzewellen oder Frostperioden ist eine gründliche Inspektion ratsam. Auch wenn Sie Leistungseinbußen oder ungewöhnliches Verhalten Ihrer Anlage bemerken, sollten die Sicherungen überprüft werden.

Welche Sicherungen sind in einem Balkonkraftwerk verbaut?

In einem typischen Balkonkraftwerk finden sich verschiedene Arten von Sicherungen und Schutzvorrichtungen:

DC-Seitiger Überspannungsschutz

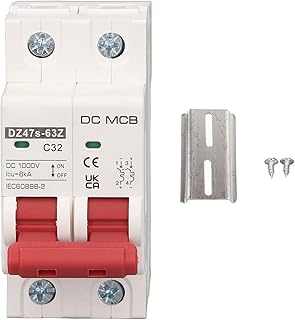

Auf der Gleichstromseite (zwischen Solarmodulen und Wechselrichter) können PV Sicherungen DC installiert sein. Diese schützen vor Überspannung und Kurzschlüssen in den Solarkabeln. Bei vielen kleineren Balkonkraftwerken sind diese Sicherungen bereits im Wechselrichter integriert.

AC-Seitige Absicherung

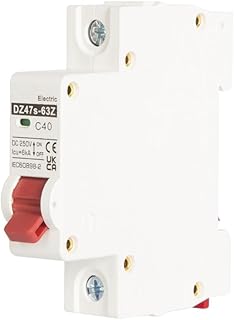

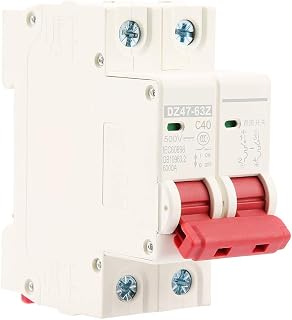

Nach dem Wechselrichter, also auf der Wechselstromseite, befindet sich in der Regel ein Leitungsschutzschalter (LS-Schalter). Dieser schützt die Hausinstallation vor Überlastungen durch das Balkonkraftwerk. Bei Anlagen, die über eine Steckdose eingespeist werden, ist dieser Schutz oft im Stromkreis der entsprechenden Steckdose realisiert.

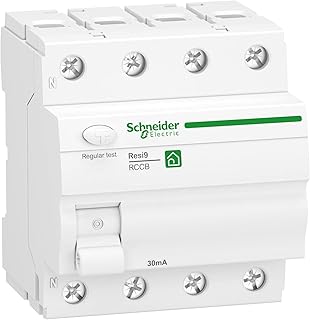

FI-Schutzschalter (Fehlerstromschutzschalter)

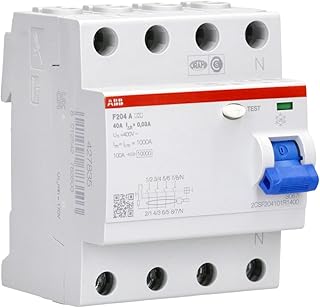

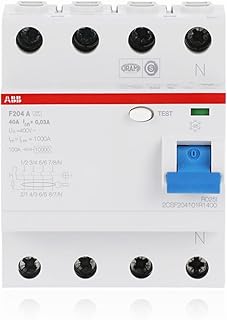

Zum Schutz vor gefährlichen Fehlerströmen ist ein FI Schutzschalter 30mA eingebaut. Dieser erkennt Differenzen zwischen zu- und abfließendem Strom und schaltet bei Abweichungen schnell ab, um Personen vor elektrischen Schlägen zu schützen.

So überprüfen Sie die Sicherungen Ihres Balkonkraftwerks richtig

Die regelmäßige Überprüfung der Balkonkraftwerk Sicherungen sollte Teil Ihrer Wartungsroutine sein. Hier ist eine Schritt-für-Schritt-Anleitung:

Vorbereitung und Sicherheitsmaßnahmen

Bevor Sie mit der Überprüfung beginnen, müssen einige wichtige Sicherheitsmaßnahmen getroffen werden:

Trennen Sie Ihr Balkonkraftwerk vollständig vom Stromnetz. Schalten Sie den Wechselrichter aus und ziehen Sie den Netzstecker. Bei fest installierten Anlagen schalten Sie den entsprechenden Sicherungsautomat aus. Stellen Sie sicher, dass die DC-Seite (Solarmodule) abgedeckt oder abgeschattet ist, um eine Spannungsführung zu vermeiden. Verwenden Sie isolierte Werkzeuge und geeignete Schutzkleidung wie Elektriker Handschuhe bei allen Arbeiten an elektrischen Komponenten.

Denken Sie daran: Sicherheit geht immer vor! Bei Unsicherheit oder komplexeren Problemen sollten Sie einen Fachmann hinzuziehen. Weitere wichtige Hinweise zur sicheren Prüfung Ihrer Mini-PV-Anlage finden Sie in unserem Artikel Sichere Prüfung für Ihre Mini-PV.

Visuelle Inspektion der Sicherungen

Der erste Schritt ist eine gründliche visuelle Inspektion:

Überprüfen Sie alle Sicherungshalter und Schalter auf sichtbare Beschädigungen wie Verfärbungen, Risse oder Schmelzstellen. Diese können auf einen Kurzschluss oder eine Überhitzung hindeuten. Kontrollieren Sie, ob alle Leitungsschutzschalter in der korrekten Position (eingeschaltet) stehen. Ausgelöste Schalter deuten auf ein Problem im Stromkreis hin. Prüfen Sie, ob der FI-Schutzschalter eingeschaltet ist. Ein ausgelöster FI-Schutzschalter kann auf Feuchtigkeit oder einen Isolationsfehler hinweisen.

Testen der Sicherungsautomaten

Nach der visuellen Kontrolle sollten die Funktionen der Sicherungsautomaten getestet werden:

Testen Sie den FI-Schutzschalter mit der Testtaste. Bei Betätigung sollte der Schalter sofort auslösen. Ist dies nicht der Fall, ist ein Austausch erforderlich. Überprüfen Sie die Funktionsfähigkeit der Leitungsschutzschalter, indem Sie sie manuell aus- und wieder einschalten. Der Mechanismus sollte einwandfrei funktionieren und einrasten. Für eine gründlichere Prüfung verwenden Sie einen Digitalmultimeter Sicherungen. Damit können Sie die Durchgängigkeit der Sicherungen testen.

Überprüfung der DC-Sicherungen

Bei Balkonkraftwerken mit separaten DC-Sicherungen:

Stellen Sie sicher, dass alle Schmelzsicherungen auf der DC-Seite intakt sind. Tauschen Sie beschädigte oder durchgebrannte Sicherungen nur gegen typgleiche Exemplare mit identischen Kennwerten aus. Prüfen Sie bei Anlagen mit mehreren Strings, ob alle Sicherungen in Ordnung sind. Ein defekter String kann die Gesamtleistung erheblich reduzieren.

Häufige Probleme mit Balkonkraftwerk Sicherungen und ihre Lösungen

Bei der Überprüfung können verschiedene Probleme auftreten. Hier sind die häufigsten Probleme und entsprechende Lösungsansätze:

Regelmäßig auslösende Leitungsschutzschalter

Wenn der Leitungsschutzschalter Ihres Balkonkraftwerks häufig auslöst, kann dies mehrere Ursachen haben:

Mögliche Ursachen: Überlastung des Stromkreises durch gleichzeitige Nutzung mehrerer Verbraucher, Kurzschluss im Wechselrichter oder in der Verkabelung, falscher Typ des Leitungsschutzschalters (B-Charakteristik statt C-Charakteristik).

Lösungen: Reduzieren Sie die gleichzeitig angeschlossenen Verbraucher im selben Stromkreis. Überprüfen Sie die Verkabelung auf Beschädigungen oder Fehler. Erwägen Sie den Austausch des Leitungsschutzschalters gegen einen mit C-Charakteristik, der besser für Wechselrichter geeignet ist (nur durch Elektrofachkraft!).

Auslösender FI-Schutzschalter

Ein auslösender FI-Schutzschalter ist ein Hinweis auf Fehlerströme im System:

Mögliche Ursachen: Feuchtigkeit in Steckverbindungen oder Wechselrichter, Isolationsfehler in der Verkabelung, defekter Wechselrichter.

Lösungen: Überprüfen Sie alle Verbindungen und Komponenten auf Feuchtigkeit. Führen Sie einen Isolationstest mit einem geeigneten Isolationstester PV durch. Bei Verdacht auf einen defekten Wechselrichter kontaktieren Sie den Hersteller oder einen Fachmann.

Umfassende Informationen zur effizienten Kontrolle der elektrischen Sicherheit finden Sie auch in unserem Artikel Elektrische Sicherheit effizient kontrollieren.

Defekte DC-Sicherungen

Durchgebrannte Sicherungen auf der Gleichstromseite weisen auf Probleme hin:

Mögliche Ursachen: Kurzschlüsse in den Solarkabeln, Überspannungen durch Gewitter, fehlerhafte Module.

Lösungen: Tauschen Sie defekte Sicherungen nur gegen identische Typen aus. Überprüfen Sie die Verkabelung und Module auf Beschädigungen. Installieren Sie bei Bedarf einen verbesserten Überspannungsschutz für die DC-Seite.

Vorbeugende Maßnahmen und regelmäßige Wartung

Um Probleme mit den Balkonkraftwerk Sicherungen zu vermeiden, empfehlen sich folgende vorbeugende Maßnahmen:

Führen Sie mindestens halbjährlich eine visuelle Inspektion aller Sicherungen und Schutzschalter durch. Testen Sie den FI-Schutzschalter regelmäßig mit der Testtaste (mindestens alle 6 Monate). Halten Sie die Installationsumgebung trocken und sauber. Feuchtigkeit ist ein häufiger Grund für Sicherungsprobleme. Installieren Sie einen Überspannungsschutz zum Schutz vor Blitzschlägen und Netzüberspannungen. Führen Sie eine Thermografie der elektrischen Komponenten durch, um Hotspots frühzeitig zu erkennen. Hierfür können Sie spezielle Wärmebildkamera Elektrik Geräte verwenden.

Fazit: Sicherheit durch regelmäßige Sicherungsprüfung

Die regelmäßige Überprüfung der Sicherungen Ihres Balkonkraftwerks ist ein wichtiger Beitrag zur Betriebssicherheit und Effizienz Ihrer Anlage. Durch frühzeitiges Erkennen und Beheben von Problemen können Sie nicht nur kostspielige Reparaturen vermeiden, sondern auch die Lebensdauer Ihrer Mini-PV-Anlage verlängern.

Denken Sie daran, dass elektrische Arbeiten Risiken bergen. Bei Unsicherheiten oder komplexeren Problemen sollten Sie immer einen qualifizierten Elektriker zurate ziehen. Die Investition in eine professionelle Überprüfung kann sich langfristig auszahlen und bietet Ihnen die Sicherheit, dass Ihre Anlage zuverlässig und sicher arbeitet.

Mit dem richtigen Wissen und regelmäßiger Pflege können Sie sicherstellen, dass Ihr Balkonkraftwerk über viele Jahre hinweg effizient Strom produziert und dabei höchsten Sicherheitsstandards entspricht.
