Balkonkraftwerk anschließen – Steckerguide
Der Anschluss der Stecker beim Balkonkraftwerk ist ein kritischer Schritt bei der Installation Ihrer Mini-PV-Anlage. Obwohl es sich um eine vergleichsweise einfache Aufgabe handelt, sollten Sie die korrekte Vorgehensweise kennen, um Sicherheitsrisiken zu vermeiden und die optimale Funktionalität zu gewährleisten. In diesem Artikel erfahren Sie alles Wichtige zum richtigen Anschluss der verschiedenen Steckertypen bei Balkonkraftwerken.
Empfohlene Produkte zu Balkonkraftwerk
Anker SOLIX Balkonkraftwerk mit Speicher, Solar…
Zendure SolarFlow 1600 AC+ – Balkonkraftwerk …
48V 100AH Lithium LiFePO4 Batterie mit Bildschi…
VALE Balkonkraftwerk Bifazial 450 Wp Full Black…
Zendure SolarFlow Balkonkraftwerk mit Speicher,…
Jackery Homepower 2000 Ultra Netzgebundene Syst…
Enphase IQ Balkonkraftwerk 800 W | Plug-&-P…
Zendure 800W Balkonkraftwerk – Balkonkraftwerk …
Die wichtigsten Steckertypen beim Balkonkraftwerk anschließen
Bei der Installation eines Balkonkraftwerks werden Sie hauptsächlich auf drei Arten von Verbindungen stoßen: MC4-Steckverbinder für die Verbindung der Module untereinander und mit dem Wechselrichter, sowie Schuko- oder Wieland-Stecker für den Anschluss an das Hausnetz.
Empfohlene Produkte zu Wieland Stecker
Die MC4-Steckverbinder sind speziell für Solaranlagen konzipiert und stellen eine wetterfeste, sichere Verbindung her. Der Netzanschluss erfolgt in Deutschland üblicherweise über den Wieland-Stecker (nach der neuen Norm DIN VDE V 0100-551-1), während in vielen Bestandsanlagen noch Schuko-Stecker zum Einsatz kommen. Die Wahl des richtigen Anschlusssystems ist entscheidend für die Sicherheit und Konformität Ihrer Anlage.
MC4-Verbinder richtig anschließen
Die MC4-Stecker (Multi-Contact mit 4mm Durchmesser) sind standardmäßig bei fast allen Balkonkraftwerken zu finden. Bei der Verbindung von Solarmodulen mit dem Wechselrichter ist die korrekte Polung entscheidend:
Der Plus-Pol (meist rot markiert oder mit einem „+“ gekennzeichnet) ist der MC4-Stecker mit den inneren Kontaktstiften. Der Minus-Pol (in der Regel schwarz oder mit einem „-“ markiert) ist die MC4-Buchse mit den inneren Kontakthülsen.
Beim Balkonkraftwerk anschließen gehen Sie wie folgt vor:
1. Stellen Sie sicher, dass die Kontakte sauber und unbeschädigt sind.
2. Richten Sie die Stecker so aus, dass die Führungsnuten übereinstimmen.
3. Stecken Sie die Verbinder fest zusammen, bis ein hörbares „Klick“ ertönt.
4. Überprüfen Sie durch leichten Zug, ob die Verbindung sicher ist.
Um MC4-Verbinder zu lösen, benötigen Sie spezielle Entriegelungswerkzeuge. Versuchen Sie niemals, die Stecker mit Gewalt oder ungeeigneten Werkzeugen zu trennen, da dies die Dichtungen beschädigen kann.
Vom Wechselrichter zum Hausnetz: Wieland- oder Schuko-Anschluss
Nach der Verbindung der Solarmodule mit dem Wechselrichter muss der erzeugte Strom ins Hausnetz eingespeist werden. Hier kommen entweder Wieland- oder Schuko-Steckverbinder zum Einsatz:
Wieland-Stecker (empfohlen und normgerecht)
Der Wieland-Stecker, auch RST-Stecker genannt, bietet mehrere Vorteile gegenüber dem herkömmlichen Schuko-Stecker:
– Höhere Sicherheit durch verriegelbare Verbindung
– Wetterfest und für den Außenbereich geeignet
– Entspricht der aktuellen Norm für steckerfertige PV-Anlagen
Wenn Sie Ihr Balkonkraftwerk anschließen möchten, ist folgendes Vorgehen beim Wieland-Stecker zu beachten:
1. Prüfen Sie, ob eine spezielle Einspeisesteckdose vorhanden ist.
2. Falls nicht, lassen Sie diese idealerweise von einem Elektriker installieren.
3. Richten Sie die Führungsnasen korrekt aus.
4. Stecken Sie den Stecker ein und drehen Sie die Verriegelung im Uhrzeigersinn.
Wichtig: Auch wenn die Anschaffung einer Wieland-Steckdose mit Kosten verbunden ist, ist dies die sicherste und normkonforme Methode zum Anschluss Ihres Balkonkraftwerks. Bei Neuinstallationen sollte immer diese Variante bevorzugt werden. Für mehr Informationen zur sicheren Verkabelung lesen Sie auch unseren Artikel zur sicheren Verkabelung Ihrer Mini-Solaranlage.

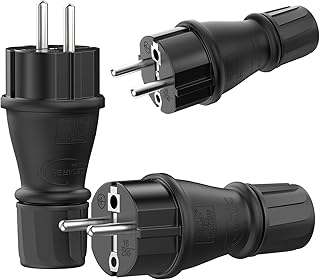

Schuko-Stecker (Bestandsanlagen)
In vielen Bestandsanlagen wird noch der klassische Schukostecker verwendet. Obwohl dieser nicht mehr der aktuellen Norm entspricht, wird er in der Praxis oft geduldet:
Empfohlene Produkte zu Schukostecker Solaranlage
1. Wählen Sie einen eigenen, nicht durch andere Verbraucher belegten Stromkreis.

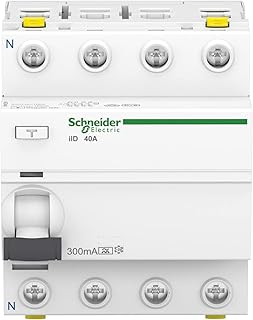

2. Idealerweise sollte die Steckdose durch einen FI-Schutzschalter abgesichert sein.
3. Stecken Sie den Schuko-Stecker gerade und vollständig in die Dose.
Achtung: Bei Verwendung eines Schuko-Steckers sollten Sie besondere Vorsichtsmaßnahmen treffen und sicherstellen, dass Ihre Elektroinstallation den Anforderungen entspricht. In einigen Bundesländern kann eine Anmeldung mit Schuko-Stecker problematisch sein.
Problemlösungen beim Anschluss von Balkonkraftwerk-Steckern
Bei der Installation können verschiedene Herausforderungen auftreten. Hier finden Sie Lösungsansätze für häufige Probleme:
MC4-Verbinder passen nicht zusammen
Wenn die MC4-Stecker nicht zusammenpassen, könnte es sich um inkompatible Fabrikate handeln. Nicht alle als „MC4-kompatibel“ bezeichneten Stecker sind tatsächlich kompatibel mit Original-MC4-Verbindern. In diesem Fall benötigen Sie spezielle Adapter oder müssen die Stecker austauschen.
Lose Verbindungen
Sollten die Steckverbindungen locker sein oder sich leicht lösen lassen, überprüfen Sie die korrekte Ausrichtung und den Zustand der Führungsnasen. Bei beschädigten Steckern ist ein Austausch unumgänglich, da lose Verbindungen zu gefährlichen Lichtbögen führen können.
Anschluss bei älteren Elektroinstallationen
In älteren Gebäuden ohne FI-Schutzschalter oder mit veralteter Elektrik sollten Sie vor dem Anschluss eines Balkonkraftwerks unbedingt einen Elektriker konsultieren. Die Installation einer speziellen Einspeisesteckdose mit Wieland-Anschluss ist hier besonders empfehlenswert.
Sicherheitshinweise für das Anschließen von Balkonkraftwerk-Steckern
Die Sicherheit steht beim Anschluss von Solaranlagen an erster Stelle. Beachten Sie folgende wichtige Hinweise:
Stromkreis unterbrechen: Schalten Sie vor dem Hantieren mit Steckern die entsprechenden Sicherungen aus.
Wetterschutz: Stellen Sie sicher, dass alle Verbindungen, insbesondere im Außenbereich, vor Feuchtigkeit geschützt sind. Verwenden Sie bei Bedarf spezielle Kabelschutzrohre.
Zugentlastung: Sorgen Sie dafür, dass die Kabel nicht unter Spannung stehen und verwenden Sie geeignete Kabelbinder oder Kabelhalterungen.
Polarität prüfen: Kontrollieren Sie vor dem endgültigen Anschluss die korrekte Polarität aller Verbindungen.
Fazit: Sorgfalt beim Balkonkraftwerk anschließen zahlt sich aus
Der korrekte Anschluss der verschiedenen Steckertypen ist ein wichtiger Schritt bei der Installation Ihres Balkonkraftwerks. Mit den richtigen Werkzeugen, etwas Sorgfalt und dem Wissen aus diesem Leitfaden können Sie Ihre Mini-PV-Anlage sicher in Betrieb nehmen.
Für den Anschluss an das Hausnetz empfehlen wir ausdrücklich die Verwendung einer Wieland-Steckdose, die den aktuellen Normen entspricht und höchste Sicherheit bietet. Scheuen Sie nicht davor zurück, bei Unsicherheiten einen Fachmann hinzuzuziehen – die Investition in eine sichere Installation zahlt sich langfristig aus.
Mit den richtigen Steckverbindern und einer fachgerechten Installation steht dem effizienten Betrieb Ihres Balkonkraftwerks nichts mehr im Wege. Denken Sie daran: Eine gute Vorbereitung und die richtigen Anschlusskomponenten sind der Schlüssel zum Erfolg beim Balkonkraftwerk anschließen.
