Wasserdichte Kabelverbindungen für Balkonkraftwerke

Bei der Installation eines Balkonkraftwerks oder einer Mini-PV-Anlage ist die richtige Kabelverbindung entscheidend für Sicherheit und Leistungsfähigkeit. Während viele Heimwerker auf die Montage der Module achten, werden die Kabelverbindungen oft unterschätzt. Dabei sind gerade diese wasserdichten Verbindungen zwischen den Solarkabeln für die Langlebigkeit und Zuverlässigkeit der gesamten Anlage ausschlaggebend. In diesem Beitrag erfahren Sie, welche Arten von Kabelverbindungen es gibt, worauf bei der Installation zu achten ist und wie Sie Ihre Solaranlage mit professionellen Steckverbindungen optimal absichern.

Warum wasserdichte Kabelverbindungen für Balkonkraftwerke unverzichtbar sind

Balkonkraftwerke sind Witterungseinflüssen wie Regen, Schnee, UV-Strahlung und starken Temperaturschwankungen ausgesetzt. Unsachgemäß verbundene Kabel können zu Kurzschlüssen, Leistungsverlusten oder im schlimmsten Fall zu Bränden führen. Wasserdichte Kabelverbindungen verhindern das Eindringen von Feuchtigkeit und schützen vor Korrosion an den Kontaktstellen.

Die größte Herausforderung bei Mini-PV-Anlagen ist der Übergang vom Außenbereich zum Innenraum. Hier muss besonders auf die Wasserdichtigkeit der Verbindungen geachtet werden. Hochwertige MC4 Steckverbinder haben sich als Standard für Solaranlagen etabliert und bieten eine sichere Lösung für den Außenbereich.

Empfohlene Produkte zu MC4 Steckverbinder

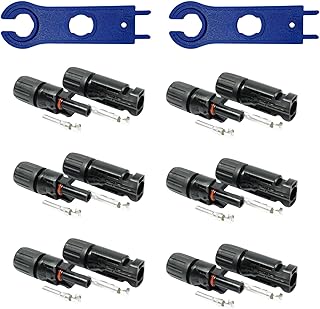

2 Stück Solar Schraubenschlüssel, MC4 Werkzeu…

4,00 €

⭐ 4.2 von 5 Sternen

Stäubli Original MC4 Steckverbinder für erneu…

29,00 €

⭐ 5.0 von 5 Sternen

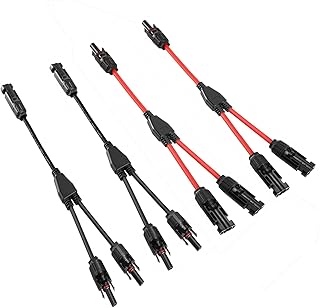

MC4 Y Stecker 8 Stück für Solarkabel zur Para…

18,00 €

⭐ 4.8 von 5 Sternen

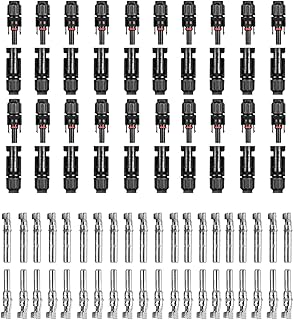

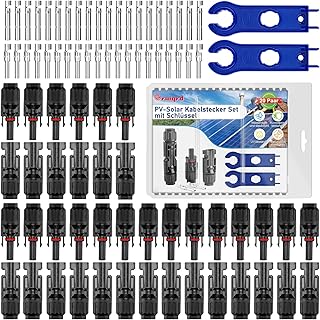

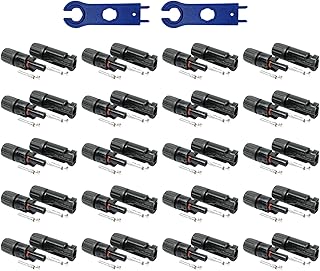

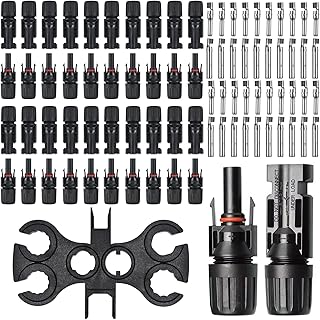

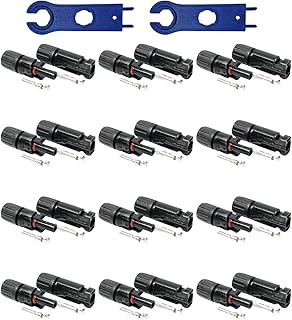

12 Paar Solar Stecker Set, MC4 Steckers, IP67 S…

9,00 €

⭐ 3.6 von 5 Sternen

Die richtigen Kabelverbinder für Balkonkraftwerke auswählen

Für die dauerhafte Installation Ihres Balkonkraftwerks sollten Sie ausschließlich auf qualitativ hochwertige Verbindungskomponenten setzen. Die gängigsten und zuverlässigsten Steckverbinder im Solarbereich sind:

MC4-Steckverbinder: Diese standardisierten Verbinder sind speziell für Solaranlagen konzipiert. Sie bieten eine IP67-Schutzklasse, was sie vollständig gegen Staub und kurzzeitiges Untertauchen schützt. MC4-Verbinder bestehen aus UV-beständigem Material und sind für Außenanwendungen zertifiziert.

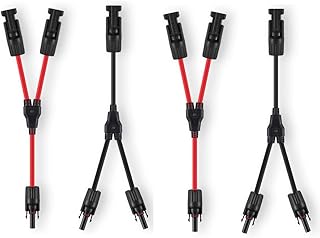

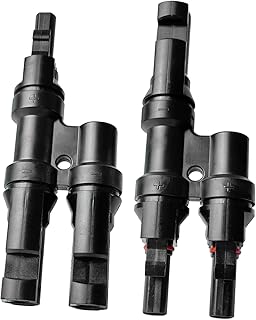

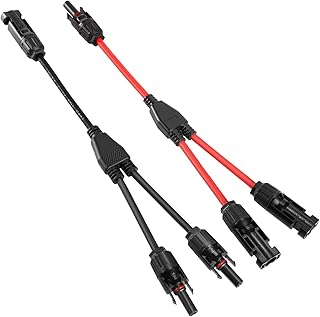

Y-Verbinder: Bei der Parallelschaltung mehrerer Module kommen häufig Y-Verbinder für Solarmodule zum Einsatz. Sie ermöglichen die Zusammenführung von zwei oder mehr Kabeln und sollten ebenfalls wasserdicht sein.

Abzweigdosen: Für komplexere Verkabelungen bieten sich spezielle Solarabzweigdosen an. Diese müssen mindestens IP65-zertifiziert sein, um ausreichenden Schutz vor Witterungseinflüssen zu bieten.

Beim Kauf sollten Sie darauf achten, dass alle Komponenten den aktuellen Sicherheitsstandards entsprechen und für die verwendeten Kabelquerschnitte (meist 4mm² oder 6mm²) geeignet sind. Minderwertige Verbinder können zu erhöhten Übergangswiderständen führen, die die Effizienz Ihres Balkonkraftwerks beeinträchtigen.

Schritt-für-Schritt-Anleitung für wasserdichte Kabelverbindungen

Eine fachgerechte Verbindung der Solarkabel ist kein Hexenwerk, erfordert aber Sorgfalt und das richtige Werkzeug. Folgen Sie dieser Anleitung, um wasserdichte Kabelverbindungen für Ihr Balkonkraftwerk herzustellen:

1. Vorbereitung der Kabel: Schneiden Sie das Solarkabel mit einem scharfen Kabelschneider auf die gewünschte Länge zu. Achten Sie darauf, etwa 5-10 cm mehr einzuplanen, um bei Bedarf nacharbeiten zu können. Entfernen Sie etwa 8-10 mm der Isolierung mit einem geeigneten Abisolierwerkzeug, ohne die Kupferdrähte zu beschädigen.

Empfohlene Produkte zu Abisolierzange Solar

Abisolierzange, Multifunktionale Photovoltaik A…

12,00 €

⭐ 2.7 von 5 Sternen

DEWIN Abisolierzange, Multifunktionale Photovol…

14,00 €

⭐ 4.4 von 5 Sternen

Abisolierzange, Multifunktionale Abisolierzange…

13,00 €

⭐ 4.6 von 5 Sternen

Solarkabel Abisolierzange MC4 Solarkabel Werkze…

17,00 €

⭐ 3.7 von 5 Sternen

2. Kontaktierung: Führen Sie die abisolierten Kabelenden in die MC4-Kontakte ein und verpressen Sie diese mit einer speziellen Crimpzange für MC4-Verbinder. Der feste Sitz ist wichtig, um später einen niedrigen Übergangswiderstand zu gewährleisten.

Empfohlene Produkte zu MC4 Crimpzange

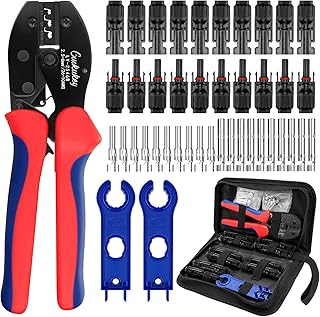

Solar Crimpzange Set für 2.5/4/6mm² PV Kabel,…

13,00 €

⭐ 5.0 von 5 Sternen

Solar Crimpzange, Preciva Solarstecker Crimpzan…

23,00 €

⭐ 4.6 von 5 Sternen

Solar Crimpzange für 2.5 4 6mm² Solarpanel So…

26,00 €

⭐ 4.4 von 5 Sternen

Solar Crimpzange Solarstecker Crimper Crimpwerk…

16,00 €

⭐ 4.6 von 5 Sternen

3. Montage der Gehäuse: Schieben Sie das Kabel mit dem Kontakt durch die Überwurfmutter und die Dichtung, dann in das Gehäuse, bis der Kontakt einrastet. Ein hörbares Klicken signalisiert die korrekte Position.

4. Verbindung prüfen: Stecken Sie die MC4-Verbinder zusammen und prüfen Sie den festen Sitz. Um die Verbindung später wieder zu lösen, benötigen Sie ein spezielles MC4-Entriegelungswerkzeug.

5. Zusätzliche Abdichtung: Bei besonders exponierten Standorten kann es sinnvoll sein, die MC4-Verbindungen zusätzlich mit selbstvulkanisierendem Band zu umwickeln. Dies bietet einen zusätzlichen Schutz gegen Feuchtigkeit.

Für eine noch ausführlichere Anleitung zur sicheren Kabelverlegung im Außenbereich empfehle ich unseren Artikel zur sicheren Kabelführung für Mini-Solaranlagen, der ergänzende Tipps zum Schutz der Kabel bietet.

Besondere Anforderungen an Kabelverbindungen bei Balkonkraftwerken

Balkonkraftwerke haben einige Besonderheiten, die bei der Herstellung der Kabelverbindungen beachtet werden müssen. Insbesondere müssen die Verbindungen langlebig und wetterfest sein, da sie oft an der Hauswand oder Balkonbrüstung direkt der Witterung ausgesetzt sind.

Bei der Montage an Metall-Balkongeländern sollte zudem der Schutz vor mechanischer Beschädigung berücksichtigt werden. Scharfkantige Metallteile können die Kabelisolierung mit der Zeit beschädigen. Hier empfiehlt sich die Verwendung von UV-beständigen Kabelschutzrohren, die zusätzlichen Schutz bieten.

Ein weiterer kritischer Punkt ist der Übergang vom Außen- in den Innenbereich. Hier muss besonders auf die Wasserdichtigkeit geachtet werden, um zu verhindern, dass Feuchtigkeit ins Gebäudeinnere gelangt. Spezielle Fensterdurchführungen für Solarkabel bieten eine elegante und sichere Lösung.

Häufige Fehler bei Kabelverbindungen vermeiden

Bei der Installation von wasserdichten Kabelverbindungen für Balkonkraftwerke passieren immer wieder die gleichen Fehler, die später zu Problemen führen können:

Fehler 1: Verwendung falscher Steckverbinder
Verwenden Sie ausschließlich für Solaranlagen zugelassene Verbinder. Herkömmliche elektrische Steckverbinder sind meist nicht UV-beständig und halten den extremen Außenbedingungen nicht stand.

Fehler 2: Unsachgemäßes Crimpen
Ohne das richtige Werkzeug werden Crimpverbindungen oft nicht fest genug. Investieren Sie in eine qualitativ hochwertige Crimpzange, um zuverlässige Verbindungen herzustellen.

Fehler 3: Polungsrichtung verwechseln
MC4-Verbinder sind polarisiert – das heißt, Plus- und Minuspol haben unterschiedliche Stecker, die nur in einer Richtung zusammenpassen. Achten Sie auf die korrekte Polarität, um Kurzschlüsse zu vermeiden.

Fehler 4: Zu starkes Biegen der Kabel
Solarkabel haben einen minimalen Biegeradius. Zu starkes Knicken kann die innere Struktur beschädigen und zu Leistungsverlusten führen. Planen Sie großzügige Kurven bei der Kabelführung ein.

Fehler 5: Vernachlässigung des Dehnungsausgleichs
Solarmodule dehnen sich bei Wärme aus und ziehen sich bei Kälte zusammen. Lassen Sie genügend Kabellänge, um diese Bewegungen auszugleichen, ohne dass Zug auf die Verbindungen entsteht.

Für weitere Profitipps zur fachgerechten Verkabelung Ihrer Anlage können Sie unseren detaillierten Artikel über Profi-Verkabelung für Mini-PV-Anlagen lesen.

Wartung und regelmäßige Überprüfung der Kabelverbindungen

Auch wenn wasserdichte Kabelverbindungen für Balkonkraftwerke langlebig sind, sollten sie regelmäßig überprüft werden. Planen Sie mindestens einmal jährlich eine Sichtprüfung ein:

– Kontrollieren Sie die Verbindungsstellen auf Verfärbungen oder Verschmorungen, die auf erhöhte Übergangswiderstände hindeuten können.
– Prüfen Sie die Kabelisolierung auf Risse oder Brüchigkeit durch UV-Einwirkung.
– Achten Sie auf Anzeichen von Feuchtigkeitseintritt wie Korrosion oder Oxidation an den Kontaktstellen.
– Überprüfen Sie den festen Sitz aller Steckverbindungen.

Bei festgestellten Mängeln sollten die betroffenen Teile umgehend ausgetauscht werden. Für die präventive Wartung empfiehlt sich die Verwendung von Elektronik-Kontaktspray für die Kontaktstellen, um Oxidation vorzubeugen.

Fazit: Sichere Kabelverbindungen als Grundlage für effiziente Balkonkraftwerke

Die Installation wasserdichter Kabelverbindungen für Ihr Balkonkraftwerk ist kein Bereich, bei dem gespart werden sollte. Mit hochwertigen MC4-Verbindern, dem richtigen Werkzeug und sorgfältiger Arbeitsweise schaffen Sie die Voraussetzungen für eine langlebige und sichere Solaranlage.

Denken Sie daran, dass die Verkabelung nicht nur Einfluss auf die Sicherheit, sondern auch auf die Effizienz Ihrer Anlage hat. Jeder Übergangswiderstand bedeutet Energieverlust – mit professionellen Verbindungen maximieren Sie den Ertrag Ihres Balkonkraftwerks.

Investieren Sie in qualitativ hochwertige Komponenten wie original MC4-Steckverbinder und achten Sie auf die fachgerechte Montage. So steht dem langfristigen, störungsfreien Betrieb Ihres Balkonkraftwerks nichts im Wege – und Sie können Jahr für Jahr umweltfreundlichen Solarstrom ernten, ohne sich Gedanken über defekte Verbindungen machen zu müssen.
