Kabelmanagement für Balkonkraftwerke

Die effiziente und sichere Verlegung von Kabeln ist ein entscheidender Faktor für die optimale Funktionalität und Langlebigkeit Ihres Balkonkraftwerks. Ein durchdachtes Kabelmanagement für Balkonkraftwerke sorgt nicht nur für eine ästhetisch ansprechende Installation, sondern minimiert auch potenzielle Gefahrenquellen und erhöht die Effizienz Ihrer Mini-PV-Anlage. In diesem Artikel erfahren Sie, wie Sie die Verkabelung Ihres Balkonkraftwerks professionell planen und umsetzen können.

Warum professionelles Kabelmanagement bei Balkonkraftwerken wichtig ist

Bei der Installation eines Balkonkraftwerks wird der Aspekt der Kabelverlegung häufig unterschätzt. Dabei ist ein durchdachtes Kabelmanagement für Balkonkraftwerke aus mehreren Gründen unverzichtbar:

Sicherheit: Unsachgemäß verlegte Kabel können durch Witterungseinflüsse beschädigt werden oder Stolperfallen darstellen. Die korrekte Verlegung minimiert das Risiko von Kurzschlüssen und elektrischen Unfällen.

Effizienz: Zu lange Kabelwege oder falsche Kabelquerschnitte können zu Leistungsverlusten führen. Ein optimiertes Kabelmanagement maximiert den Ertrag Ihrer Anlage.

Langlebigkeit: Fachgerecht verlegte und geschützte Kabel halten den Witterungseinflüssen deutlich länger stand und müssen seltener ersetzt werden.

Optik: Niemand möchte wild herumhängende Kabel auf seinem Balkon oder an der Hausfassade sehen. Eine saubere Kabelführung wertet das Erscheinungsbild Ihrer Immobilie auf.

Die richtigen Materialien für das Kabelmanagement bei Balkonkraftwerken

Für ein effektives Kabelmanagement für Balkonkraftwerke benötigen Sie spezielle Materialien, die den besonderen Anforderungen im Außenbereich gerecht werden:

Kabel für Balkonkraftwerke

Verwenden Sie ausschließlich UV-beständige Solarkabel, die speziell für den Außeneinsatz konzipiert sind. Diese Kabel zeichnen sich durch folgende Eigenschaften aus:

• Doppelte Isolierung für erhöhte Sicherheit
• UV-Beständigkeit gegen Sonneneinstrahlung
• Temperaturbeständigkeit von -40°C bis +90°C
• Widerstandsfähigkeit gegen Witterungseinflüsse und Feuchtigkeit

Für Balkonkraftwerke empfehlen sich Solarkabel mit einem Querschnitt von 4-6 mm². Bei kurzen Strecken unter 10 Metern reichen in der Regel 4 mm² aus. Bei längeren Strecken sollten Sie auf 6 mm² setzen, um Leistungsverluste zu minimieren.

Kabelschutz für den Außenbereich

Um Ihre Kabel vor Umwelteinflüssen zu schützen, sind folgende Komponenten unverzichtbar:

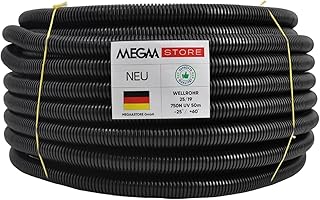

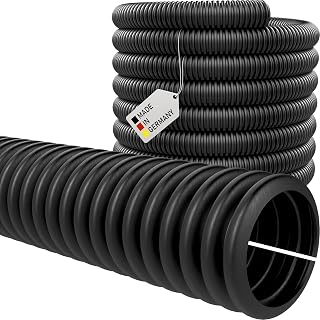

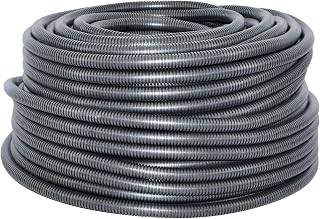

Kabelschutzrohre: Diese schützen Ihre Kabel vor mechanischen Beschädigungen und UV-Strahlung. Für Balkonkraftwerke eignen sich flexible Varianten, die sich leicht an Ecken und Kurven anpassen lassen.

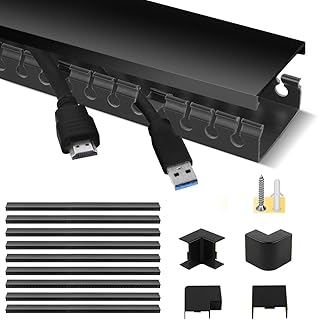

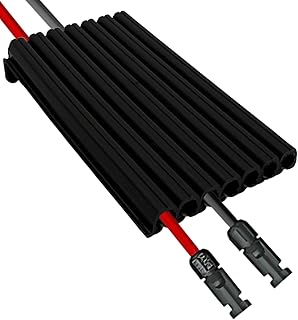

Kabelkanäle: Diese bieten eine ästhetisch ansprechende Lösung für die Kabelführung an Wänden und Fassaden. Achten Sie auf Modelle, die speziell für den Außenbereich konzipiert sind.

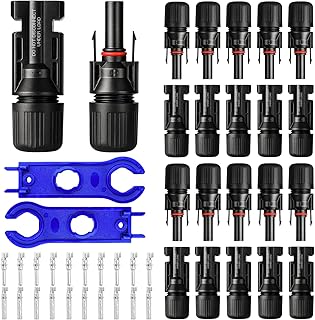

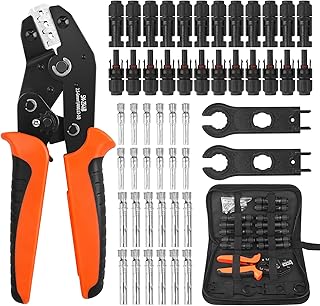

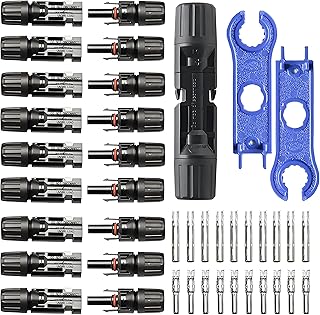

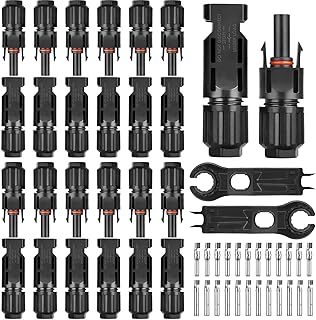

Wasserdichte Steckverbinder: MC4-Steckverbindungen sind der Standard bei Solaranlagen und sorgen für eine sichere, wasserdichte Verbindung der Komponenten.

Schritt-für-Schritt-Anleitung zur Kabelverlegung bei Balkonkraftwerken

Ein erfolgreiches Kabelmanagement für Balkonkraftwerke beginnt mit einer gründlichen Planung. Folgen Sie diesen Schritten für ein professionelles Ergebnis:

1. Planung der Kabelwege

Bevor Sie mit der Verlegung beginnen, sollten Sie die optimalen Kabelwege planen. Skizzieren Sie die Route vom Solarmodul bis zur Einspeisestelle. Beachten Sie dabei folgende Aspekte:

• Wählen Sie möglichst kurze Wege, um Leistungsverluste zu minimieren
• Vermeiden Sie direkte Sonneneinstrahlung auf die Kabel, wo immer möglich
• Berücksichtigen Sie potenzielle Gefahrenquellen wie scharfe Kanten oder bewegliche Teile
• Planen Sie genügend Befestigungspunkte für eine sichere Montage

2. Vorbereitung der Kabel

Messen Sie die benötigten Kabellängen großzügig ab und kalkulieren Sie einen Sicherheitspuffer ein. Schneiden Sie die Kabel mit geeignetem Werkzeug sauber zu. Achten Sie auf die richtige Farbcodierung:

• Rot für den Pluspol
• Schwarz für den Minuspol

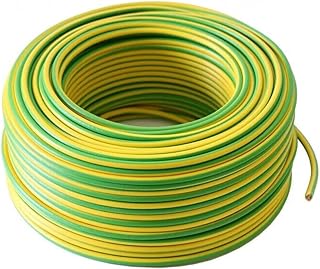

• Grün/Gelb für Erdungskabel, falls erforderlich

3. Montage der Kabelschutzrohre und -kanäle

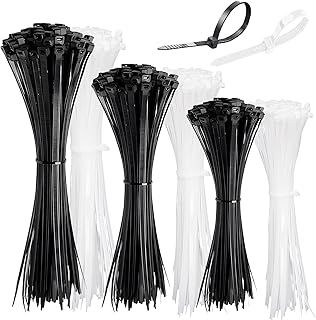

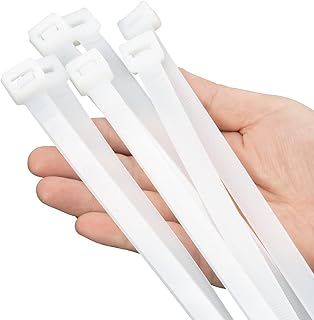

Bringen Sie zunächst alle Befestigungselemente für die Kabelführung an. Verwenden Sie bei der Montage an der Hausfassade geeignete Dübel und Schrauben, die den Witterungsbedingungen standhalten. Bei Balkongeländern können spezielle Kabelklemmen oder UV-beständige Kabelbinder zum Einsatz kommen.

Für die professionelle Befestigung von Kabelkanälen an der Fassade finden Sie in unserem Artikel Profi-Verkabelung für Mini-PV-Anlagen wertvolle Tipps und Techniken.

4. Kabelverlegung

Führen Sie die vorbereiteten Kabel vorsichtig durch die Schutzrohre oder Kabelkanäle. Achten Sie darauf, die Kabel nicht zu knicken oder zu quetschen. Lassen Sie an beiden Enden genügend Kabel überstehen, um die Anschlüsse bequem herstellen zu können.

An kritischen Punkten wie Durchführungen durch Wände oder Fenster sollten Sie besondere Sorgfalt walten lassen:

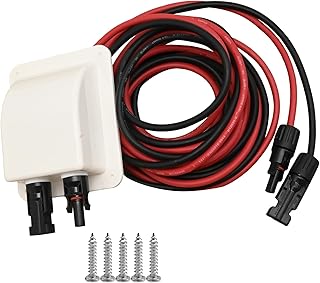

• Verwenden Sie spezielle wasserdichte Kabeldurchführungen
• Achten Sie auf ausreichende Abdichtung gegen Feuchtigkeit
• Stellen Sie sicher, dass keine scharfen Kanten die Kabelisolierung beschädigen können

5. Herstellung der Verbindungen

Beim Anschließen der Kabel an die Solarmodule und den Wechselrichter ist Präzision gefragt:

• Verwenden Sie ausschließlich die mitgelieferten oder speziell für Solaranlagen geeignete Steckverbinder
• Achten Sie auf die korrekte Polung (Plus/Minus)
• Stellen Sie sicher, dass alle Verbindungen fest und wasserdicht sind
• Prüfen Sie die Verbindungen auf festen Sitz

Spezielle Herausforderungen bei der Kabelverlegung von Balkonkraftwerken

Je nach Montagesituation können beim Kabelmanagement für Balkonkraftwerke besondere Herausforderungen auftreten:

Kabelführung bei Mietwohnungen

Als Mieter haben Sie eingeschränkte Möglichkeiten, bauliche Veränderungen vorzunehmen. Hier einige Lösungsansätze:

• Nutzen Sie abnehmbare Kabelkanäle, die keine bleibenden Spuren hinterlassen
• Sprechen Sie mit Ihrem Vermieter über mögliche Lösungen für Wanddurchführungen
• Verwenden Sie flexible Kabelführungen, die sich unauffällig integrieren lassen

Kabelverlegung bei mehreren Modulen

Bei größeren Balkonkraftwerken mit mehreren Modulen wird das Kabelmanagement komplexer:

• Planen Sie die Verschaltung der Module (seriell oder parallel) vorab genau
• Verwenden Sie Y-Adapter oder Abzweigdosen, um die Verkabelung zu vereinfachen
• Achten Sie auf ausreichende Kabelquerschnitte bei Parallelschaltungen

Winterfestigkeit der Kabelinstallation

Damit Ihr Kabelmanagement für Balkonkraftwerke auch im Winter zuverlässig funktioniert:

• Sorgen Sie für ausreichende Drainage bei Kabelkanälen, damit sich kein Wasser ansammeln kann
• Vermeiden Sie Bereiche, in denen Eiszapfen oder Schneelast die Kabel beschädigen könnten
• Planen Sie genügend Bewegungsspielraum ein, da sich Materialien bei Kälte zusammenziehen können

Fehler vermeiden beim Kabelmanagement für Balkonkraftwerke

Um Probleme von vornherein zu vermeiden, sollten Sie diese häufigen Fehler kennen:

Unterdimensionierte Kabelquerschnitte: Zu dünne Kabel führen zu Leistungsverlusten und können sich überhitzen. Wählen Sie den Kabelquerschnitt entsprechend der zu übertragenden Leistung und der Kabellänge.

Fehlende UV-Beständigkeit: Normale Haushaltskabel sind nicht für den Außeneinsatz geeignet und werden durch Sonneneinstrahlung spröde. Verwenden Sie ausschließlich UV-beständige Spezialkabel.

Unzureichende Befestigung: Lose Kabel können durch Wind beschädigt werden oder Stolperfallen darstellen. Sorgen Sie für eine sichere Befestigung in regelmäßigen Abständen.

Keine Dehnungsreserve: Kabel können sich bei Temperaturänderungen ausdehnen oder zusammenziehen. Planen Sie etwas Spielraum ein, besonders bei langen Strecken.

Fazit: Professionelles Kabelmanagement erhöht Sicherheit und Effizienz

Ein durchdachtes Kabelmanagement für Balkonkraftwerke ist keine Nebensache, sondern ein entscheidender Faktor für die Sicherheit, Effizienz und Langlebigkeit Ihrer Mini-PV-Anlage. Mit den richtigen Materialien, einer sorgfältigen Planung und präziser Ausführung schaffen Sie eine professionelle Installation, die optisch ansprechend ist und technisch einwandfrei funktioniert.

Investieren Sie die nötige Zeit in die Planung und Umsetzung der Kabelverlegung, um langfristig von einem zuverlässigen und sicheren Betrieb Ihres Balkonkraftwerks zu profitieren. Die Mehrkosten für qualitativ hochwertige Komponenten wie UV-beständige Solarkabel und witterungsbeständige Kabelschutzrohre zahlen sich durch eine längere Lebensdauer und höhere Betriebssicherheit aus.
