Wieland-Stecker-Belegung: Adern richtig anschließen
Die Wieland-Stecker-Belegung ist schnell erklärt: Die braune Ader kommt an L, die blaue an N und die grün-gelbe an den Schutzleiter (PE, Erdungszeichen). Entscheidend ist aber, dass Sie die Beschriftung am Kontakteinsatz Ihres Steckers lesen, die Adern sauber vorbereiten und die fertige Verbindung prüfen, bevor Ihr Balkonkraftwerk einspeist. Diese Anleitung führt Sie durch alle Schritte, vom passenden Stecker bis zum Lösen der Verriegelung.

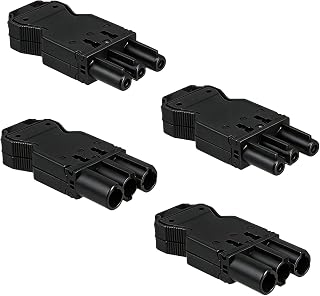

Empfohlene Produkte zu Wieland Stecker RST20i3
Wieland RST20i3 Steckverbinder Stecker, 3-polig, Schraubanschluss, 0,75-6 mm², f
Wieland RST20i3-Steckverbinder, gedrehte Kontakte mit Schraubanschluss, 90° | ko
Wieland Stecker RST20i3, 10-14mm 3-polig , 250 V / 20 A
Wieland Gummi Anschlussleitung Buchse RST20i3 - Stecker RST20i3 1m RST20I3K1BS 1
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.

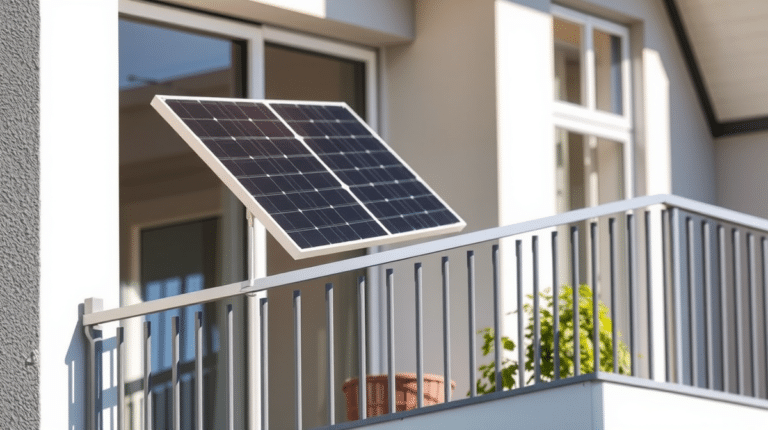

Gemeint ist beim Balkonkraftwerk fast immer ein dreipoliger Rundsteckverbinder der Wieland-Serie gesis RST, meist ein Wieland Stecker RST20i3. Er sitzt am Wechselrichterkabel und wird in die Wieland-Einspeisesteckdose an der Hauswand oder auf dem Balkon gesteckt. Im Handel ist er als gerade Ausführung und als 90-Grad-Winkelstecker erhältlich, mit Schraubanschluss für Leiterquerschnitte von 0,75 bis 6 mm².
Wieland-Stecker-Belegung auf einen Blick
Der Stecker ist dreipolig: Phase, Neutralleiter und Schutzleiter. Die Zuordnung der Aderfarben ist in Deutschland einheitlich, die Kennzeichnung der Klemmen steht direkt auf dem Kontakteinsatz. Bei manchen Ausführungen ist die Phase nicht mit L, sondern mit einer Ziffer markiert. Die Wieland-Stecker-Belegung richtet sich deshalb immer nach dem Aufdruck auf Ihrem Stecker und der beiliegenden Montageanleitung.
| Ader | Farbe | Klemme am Wieland Stecker |
|---|---|---|
| Phase | braun (bei älteren Kabeln auch schwarz) | L bzw. Ziffer laut Aufdruck |
| Neutralleiter | blau | N |
| Schutzleiter | grün-gelb | PE bzw. Erdungszeichen |
Wer nach „Wieland Stecker 3-polig Belegung“ oder „Pinbelegung“ sucht, meint genau diese drei Klemmen. Ein vierter oder fünfter Kontakt kommt bei Balkonkraftwerken nicht vor, denn ein Mikrowechselrichter speist einphasig ein.
Welcher Wieland Stecker passt zu Ihrem Kabel?
Bevor Sie über die Belegung nachdenken, muss der Stecker zum Kabel passen. Die Kabelverschraubung des RST20i3 gibt es für verschiedene Kabeldurchmesser, im Handel zum Beispiel für Leitungen von 6 bis 10 mm oder von 10 bis 14 mm. Messen Sie den Außendurchmesser Ihres Wechselrichterkabels mit einem Messschieber oder Lineal. Ist die Verschraubung zu groß, dichtet sie nicht und hält das Kabel nicht fest. Ist sie zu klein, bekommen Sie das Kabel gar nicht hindurch.
Ein Winkelstecker lohnt sich, wenn das Kabel an der Einspeisesteckdose eng an der Wand nach unten geführt wird. Ein gerader Stecker ist praktischer, wenn das Kabel frei von vorn an die Dose kommt. Achten Sie außerdem auf die Angabe für Ihre Leistung: Der RST20i3 ist für 250 V und 20 A ausgelegt, das reicht für ein Balkonkraftwerk mit 800 Watt Wechselrichterleistung deutlich aus.
Die Wieland-Einspeisesteckdose: Gegenstück an der Wand
Das Gegenstück zum Stecker ist die Wieland-Einspeisesteckdose, als Aufputz-Anschlussbox oder als Einbaurahmen mit Buchse. In der Dose gilt dieselbe Zuordnung wie im Stecker: L an L, N an N, PE an PE. Nur so liegt nach dem Einstecken jede Ader des Wechselrichters an der richtigen Leitung im Hausnetz.
Empfohlene Produkte zu Wieland Einspeisesteckdose
Balkonkraftwerk Einspeisesteckdose Anschlussbox mit Wieland Steckdose Solar Balk
CusoTec Anschlussbox Balkonkraftwerk Einspeisedose Solarbalkon Solarbox Einspeis
Wieland Set Anschlussdose AP Einspeisesteckdose Mini PV Balkonkraftwerk 90 ° Ste
wieland Systemsteckdose mit Einbaurahmen Geräteanschluss Zubehör PV-Anlagen
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Anders als beim Stecker ist das Anschließen der Dose keine Heimwerkerarbeit. Die Einspeisesteckdose wird fest mit der Hausinstallation verbunden, oft über einen eigenen Stromkreis mit passender Absicherung. Das darf nur eine Elektrofachkraft. Sie prüft dabei auch, ob Leitung und Sicherung zur Einspeisung passen. Wer nach „Wieland Steckdose anschließen“ sucht, sollte diesen Schritt deshalb beauftragen und sich nur um den Stecker auf der Kabelseite kümmern.
Für die Elektrofachkraft ist es hilfreich, wenn Sie die Dose schon passend ausgesucht haben: Aufputz am Balkon, Einbau in eine vorhandene Schalterdose oder eine wetterfeste Box im Außenbereich. Klären Sie das vorher, dann ist der Termin schnell erledigt.
Fertiges Kabel oder selbst konfektionieren?
Die einfachste und sicherste Lösung ist ein fertig konfektioniertes Wieland-Anschlusskabel fürs Balkonkraftwerk. Viele Modelle haben auf der einen Seite die Buchse für den Wechselrichter, etwa Betteri BC01, und auf der anderen den Wieland Stecker. Dann entfällt das Anschließen der Adern ganz, und die Belegung ist ab Werk richtig.
Empfohlene Produkte zu Wieland Anschlusskabel Balkonkraftwerk
Avoltik Anschlusskabel für Balkonkraftwerk I 5 m I Solarkabel mit Wieland Steckv
Avoltik Anschlusskabel für Balkonkraftwerk I 5 m I Solarkabel mit Wieland Steckv
Anschlusskabel Balkonkraftwerk Verlängerungskabel Elektroinstallation Wieland St
Wieland Anschlussleitung für Balkonkraftwerk und Solaranlagen, 10 m Länge, RST20
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Selbst montieren müssen Sie, wenn am Wechselrichterkabel bisher ein Schuko-Stecker oder ein offenes Ende sitzt. Verwenden Sie dafür eine flexible dreiadrige Leitung mit 1,5 mm² Querschnitt, zum Beispiel H05VV-F 3G1,5 oder für den Außenbereich die robustere Gummileitung H07RN-F. Viele Wechselrichter werden bereits mit einem solchen Kabel geliefert. Wie Sie einen Schuko-Stecker am Balkonkraftwerk richtig anschließen, lesen Sie im Artikel Sichere Steckerverbindung für Solarstrom.
Arbeiten Sie nur am spannungsfreien Kabel. Ziehen Sie den Stecker aus der Einspeisesteckdose, am besten abends, wenn der Wechselrichter nicht mehr einspeist. Fühlen Sie sich unsicher, lassen Sie den Stecker gleich von der Elektrofachkraft montieren, die auch die Dose setzt.
Schritt für Schritt: Wieland Stecker anschließen
Für saubere Adern brauchen Sie ein gutes Abisolierwerkzeug für Kabel. Ein Messer verletzt leicht die Isolierung der Einzeladern oder schneidet Litzen ab, und genau dort entstehen später Wackelkontakte. Dazu kommen ein passender Schraubendreher für die Klemmschrauben und die Montageanleitung des Steckers.
Empfohlene Produkte zu Abisolierwerkzeug Kabel
JOKARI 20050 Abisolierzange Super 4 plus, Schwarz, 1 Stück
KNIPEX ErgoStrip PV Universal-Abmantelungswerkzeug, 16 95 03 SB | in Blister, fü
KNIPEX ErgoStrip Universal-Abmantelungswerkzeug, 16 95 01 SB | für Rechtshänder,
JOKARI T30150 Vielzweckabisoliermesser Nr.15 Kabel-D.8-13mm Litzen-D.0,2-4, 3015
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
So gehen Sie vor:
- Stecker zerlegen: Trennen Sie Gehäuse, Kontakteinsatz und Kabelverschraubung, so wie es die Anleitung beschreibt.
- Verschraubung aufschieben: Schieben Sie Überwurfmutter, Dichtung und Gehäuse zuerst auf das Kabel. Wer das vergisst, muss später alles wieder lösen.
- Mantel abisolieren: Entfernen Sie den Außenmantel auf der Länge, die die Anleitung angibt, ohne die Adern darunter einzuschneiden.
- Adern abisolieren: Isolieren Sie die drei Adern auf die angegebene Länge ab, meist knapp ein Zentimeter. Es darf kein blankes Kupfer aus der Klemme herausschauen.
- Adern anklemmen: Braun an L, Blau an N, Grün-Gelb an PE. Ziehen Sie jede Klemmschraube fest und prüfen Sie mit leichtem Zug, ob die Ader sitzt.
- Zusammenbauen: Kontakteinsatz ins Gehäuse setzen, Gehäuse schließen, Kabelverschraubung fest anziehen. Das Kabel darf sich danach nicht mehr aus dem Stecker ziehen oder darin drehen lassen.
Die Zugentlastung über die Kabelverschraubung ist kein Detail. Sie nimmt Wind, Zug und Gewicht vom Kabel auf, damit diese Kräfte nicht an den Klemmen ziehen. Wenn Sie zusätzlich wissen möchten, wie die MC4-Stecker zwischen Modul und Wechselrichter abisoliert und gecrimpt werden, hilft Ihnen der Artikel Sichere Solarverkabelung leicht gemacht.
Belegung prüfen, bevor Sie einstecken
Ein Blick auf die Klemmen ist Pflicht: Jede Aderfarbe muss an der Klemme mit dem passenden Aufdruck sitzen, keine Litze darf abstehen. Ist das andere Kabelende noch frei, etwa bei einem neuen Verlängerungskabel, prüfen Sie die Wieland-Stecker-Belegung zusätzlich mit einem Multimeter im Modus Durchgangsprüfung.
Empfohlene Produkte zu Multimeter Spannung
AstroAI Digital Multimeter Voltmeter Strommessgerät Tester | Messgerät für AC/DC
AstroAI Multimeter Digital Strommessgerät Spannungsprüfer Kapazität Tester | Mes
Digital Multimeter Voltmeter Batterietester Spannungsprüfer mit LCD-Anzeige | Du
Digital Multimeter Voltmeter 4000 Zähler Stromprüfer Hintergrundlicht
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Dazu halten Sie eine Prüfspitze an das freie Ende der braunen Ader und die andere an den Kontakt L im Stecker. Das Gerät piept, wenn Durchgang besteht. Genauso prüfen Sie Blau mit N und Grün-Gelb mit PE. Zwischen zwei verschiedenen Kontakten darf dagegen kein Durchgang bestehen, sonst liegt ein Kurzschluss vor.
Messen Sie nur am Stecker, der nicht eingesteckt ist. Hängt das Kabel bereits am Wechselrichter, können dessen Bauteile die Messung verfälschen. Dann zählt die sorgfältige Sichtprüfung. Messungen an der Einspeisesteckdose überlassen Sie der Elektrofachkraft.
Häufige Fehler beim Anschließen
- Phase und Neutralleiter vertauscht: Das fällt im Betrieb nicht immer sofort auf, ist aber trotzdem ein Fehler. Richten Sie sich nach dem Aufdruck, nicht nach der Lage der Klemmen auf einem Foto aus dem Internet.
- Schutzleiter nicht oder lose angeklemmt: Das ist der gefährlichste Fehler, denn dann fehlt der Schutz bei einem Defekt im Gerät.
- Zu viel blankes Kupfer: Stehen Adern zu weit aus der Klemme, können sie sich im Gehäuse berühren.
- Verschraubung zu locker: Das Kabel dreht sich mit der Zeit, die Adern lockern sich in den Klemmen.
Bei feindrähtigen Litzen hilft ein Aderendhülsen-Set mit Zange. Die Hülse fasst alle Drähtchen zusammen, sodass die Klemmschraube die Ader gleichmäßig greift und keine Litze abspleißt. Viele Hersteller empfehlen Aderendhülsen bei flexiblen Leitungen in Schraubklemmen. Ob Ihr Stecker sie vorsieht, steht in der Montageanleitung.
Wählen Sie die Hülse passend zum Querschnitt, bei einem Kabel mit 1,5 mm² also Hülsen für 1,5 mm². Die Zange presst die Hülse gleichmäßig, ein Seitenschneider oder eine Flachzange leistet das nicht.
Wieland Stecker lösen, öffnen und entriegeln
Der Wieland Stecker rastet beim Einstecken in die Einspeisesteckdose ein, damit er sich nicht von selbst löst. Zum Abziehen drücken Sie die Verriegelung, je nach Ausführung eine Rastlasche, die Sie mit dem Finger oder einem kleinen Schlitzschraubendreher eindrücken, und ziehen dann am Steckergehäuse, nie am Kabel.
Trennen Sie die Verbindung möglichst nicht unter Last, also nicht mitten am sonnigen Tag, sondern abends oder wenn der Wechselrichter nicht einspeist. Wollen Sie den Stecker öffnen, etwa um die Wieland-Stecker-Belegung nachzusehen, ziehen Sie ihn zuerst ab und zerlegen ihn dann in umgekehrter Reihenfolge wie beim Zusammenbau.
Wieland oder Schuko am Balkonkraftwerk?
Ein Balkonkraftwerk lässt sich in vielen Fällen auch über einen Schuko-Stecker betreiben. Der Wieland Stecker hat aber Vorteile: Er rastet fest ein, seine Kontakte sind geschützt, und die Einspeisesteckdose ist eindeutig für das Balkonkraftwerk bestimmt. Viele Betreiber entscheiden sich deshalb gleich für diese Lösung, vor allem bei einer neuen Außensteckdose.
Ist die Einspeisesteckdose gesetzt und die Wieland-Stecker-Belegung geprüft, stecken Sie den Stecker ein. Der Wechselrichter beginnt nach einer kurzen Prüfzeit mit der Einspeisung, was Sie an der Anzeige oder in der App sehen. Vergessen Sie zum Schluss nicht, das Balkonkraftwerk im Marktstammdatenregister anzumelden.
Häufig gestellte Fragen
Welche Ader kommt beim Wieland Stecker wohin?
Die braune Ader kommt an L, die blaue an N und die grün-gelbe an PE, also an die Klemme mit dem Erdungszeichen. Maßgeblich ist der Aufdruck auf dem Kontakteinsatz Ihres Steckers, bei manchen Ausführungen ist die Phase mit einer Ziffer statt mit L markiert. Beim Balkonkraftwerk ist meist ein dreipoliger Wieland Stecker RST20i3 verbaut. Ältere Kabel haben statt einer braunen manchmal eine schwarze Phasenader.
Empfohlene Produkte zu Wieland Stecker RST20i3
Wieland RST20i3 Steckverbinder Stecker, 3-polig, Schraubanschluss, 0,75-6 mm², f
Wieland RST20i3-Steckverbinder, gedrehte Kontakte mit Schraubanschluss, 90° | ko
Wieland Stecker RST20i3, 10-14mm 3-polig , 250 V / 20 A
Wieland Gummi Anschlussleitung Buchse RST20i3 - Stecker RST20i3 1m RST20I3K1BS 1
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie ist eine Wieland-Steckdose belegt, und darf ich sie selbst anschließen?
In der Wieland-Steckdose gilt dieselbe Belegung wie im Stecker: L an L, N an N, PE an PE. Selbst anschließen dürfen Sie die Dose aber nicht. Eine Wieland-Einspeisesteckdose wird fest mit der Hausinstallation verbunden, und das ist Aufgabe einer Elektrofachkraft. Sie prüft dabei auch Leitung und Absicherung.
Empfohlene Produkte zu Wieland Einspeisesteckdose
Balkonkraftwerk Einspeisesteckdose Anschlussbox mit Wieland Steckdose Solar Balk
CusoTec Anschlussbox Balkonkraftwerk Einspeisedose Solarbalkon Solarbox Einspeis
Wieland Set Anschlussdose AP Einspeisesteckdose Mini PV Balkonkraftwerk 90 ° Ste
wieland Systemsteckdose mit Einbaurahmen Geräteanschluss Zubehör PV-Anlagen
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Welches Kabel brauche ich für den Wieland Stecker?
Sie brauchen eine flexible dreiadrige Leitung mit 1,5 mm² Querschnitt, etwa H05VV-F 3G1,5 oder im Außenbereich H07RN-F. Wichtig ist, dass der Kabeldurchmesser zur Kabelverschraubung des Steckers passt. Am einfachsten ist ein fertiges Wieland-Anschlusskabel fürs Balkonkraftwerk, zum Beispiel mit Betteri-Buchse für den Wechselrichter. Dann ist die Belegung ab Werk richtig.
Empfohlene Produkte zu Wieland Anschlusskabel Balkonkraftwerk
Avoltik Anschlusskabel für Balkonkraftwerk I 5 m I Solarkabel mit Wieland Steckv
Avoltik Anschlusskabel für Balkonkraftwerk I 5 m I Solarkabel mit Wieland Steckv
Anschlusskabel Balkonkraftwerk Verlängerungskabel Elektroinstallation Wieland St
Wieland Anschlussleitung für Balkonkraftwerk und Solaranlagen, 10 m Länge, RST20
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie prüfe ich die Belegung nach dem Anschließen?
Prüfen Sie zuerst mit den Augen: Jede Aderfarbe muss an der Klemme mit dem passenden Aufdruck sitzen. Ist das andere Kabelende frei, messen Sie mit einem Multimeter im Modus Durchgangsprüfung: Braun mit L, Blau mit N, Grün-Gelb mit PE müssen Durchgang zeigen, verschiedene Kontakte untereinander nicht. Messen Sie nur am Stecker, der nicht eingesteckt ist.
Empfohlene Produkte zu Multimeter Spannung
AstroAI Digital Multimeter Voltmeter Strommessgerät Tester | Messgerät für AC/DC
AstroAI Multimeter Digital Strommessgerät Spannungsprüfer Kapazität Tester | Mes
Digital Multimeter Voltmeter Batterietester Spannungsprüfer mit LCD-Anzeige | Du
Digital Multimeter Voltmeter 4000 Zähler Stromprüfer Hintergrundlicht
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Brauche ich Aderendhülsen für den Wieland Stecker?
Bei flexiblen, feindrähtigen Leitungen sind Aderendhülsen sinnvoll, viele Hersteller empfehlen sie für Schraubklemmen. Die Hülse hält alle Drähtchen zusammen, sodass die Schraube die Ader gleichmäßig greift. Mit einem Aderendhülsen-Set mit Zange pressen Sie die Hülsen sauber. Ob Ihr Stecker sie vorsieht, steht in der Montageanleitung.
Empfohlene Produkte zu Aderendhülsen Set mit Zange
![SOMELINE Sechskant Crimpzange Set, 21 Arten [0,25-10mm²] Aderendhülsen Set, Selb](/api/image.php?src=https%3A%2F%2Fm.media-amazon.com%2Fimages%2FI%2F517gZlWGcHL._SL500_.jpg&w=300&q=60)
SOMELINE Sechskant Crimpzange Set, 21 Arten [0,25-10mm²] Aderendhülsen Set, Selb
BAURIX® Crimpzange Set mit 1800 Aderendhülsen – 0,25-10 mm² | Modell PERSEUS (4-
Acual Crimpzange Set, Aderendhülsenzange mit 1300 Aderendhülsen 0,25-10 mm² | Pr
Crimpzange Aderendhülsen Set mit 1250 Stück Aderendhülsenzange 0,25–10 mm² | Sel
* Affiliate-Links. Als Amazon-Partner verdienen wir an qualifizierten Verkäufen.
Wie viel muss ich beim Wieland Stecker abisolieren?
Die genauen Längen für Mantel und Adern stehen in der Montageanleitung Ihres Steckers, an die Sie sich halten sollten. Die Adern werden meist knapp einen Zentimeter abisoliert, aus der Klemme darf kein blankes Kupfer herausschauen. Mit einem Abisolierwerkzeug für Kabel verletzen Sie die Adern dabei nicht.
Wie löse oder entriegle ich einen Wieland Stecker?
Drücken Sie die Verriegelung und ziehen Sie dann am Steckergehäuse, nie am Kabel. Je nach Ausführung ist das eine Rastlasche, die Sie mit dem Finger oder einem kleinen Schlitzschraubendreher eindrücken. Trennen Sie die Verbindung möglichst nicht unter Last, also besser abends, wenn der Wechselrichter nicht einspeist.
Was bedeutet die Bezeichnung RST20i3?
RST20i3 bezeichnet einen dreipoligen Rundsteckverbinder der Wieland-Serie gesis RST. Er ist im Handel für 250 V und 20 A angegeben und hat Schraubklemmen. Die Kabelverschraubung gibt es für verschiedene Kabeldurchmesser, zum Beispiel 6 bis 10 mm oder 10 bis 14 mm. Neben der geraden Ausführung gibt es den Wieland Stecker RST20i3 auch als 90-Grad-Winkelstecker.
Wieland oder Schuko: Was ist beim Balkonkraftwerk besser?
Beides ist in vielen Fällen möglich, der Wieland Stecker bietet aber mehr Sicherheit im Alltag. Er rastet fest ein, seine Kontakte sind geschützt, und die Einspeisesteckdose ist eindeutig für das Balkonkraftwerk bestimmt. Wird ohnehin eine neue Außensteckdose gesetzt, ist die Wieland-Lösung naheliegend.
Was muss ich nach dem Anschließen noch erledigen?
Stecken Sie den geprüften Stecker ein und kontrollieren Sie, ob der Wechselrichter nach kurzer Prüfzeit einspeist, an der Anzeige oder in der App. Prüfen Sie nach ein paar Tagen noch einmal, ob die Kabelverschraubung fest sitzt. Melden Sie das Balkonkraftwerk außerdem im Marktstammdatenregister an.
