Verschattungsanalyse für Solaranlagen
Die Effizienz von Solaranlagen wird maßgeblich durch einen oft unterschätzten Faktor beeinflusst: Verschattung. Selbst kleine Schattenquellen können die Leistung Ihrer Photovoltaik-Module erheblich reduzieren. Eine präzise Verschattungsanalyse ist daher entscheidend, um den maximalen Ertrag aus Ihrer Solaranlage oder Ihrem Balkonkraftwerk zu gewinnen. In diesem Artikel erfahren Sie, wie Sie Verschattungen professionell messen und analysieren können, um fundierte Entscheidungen für Ihre Solaranlage zu treffen.
Warum Verschattungsanalyse für Solaranlagen unverzichtbar ist
Verschattung ist der Feind jeder Solaranlage. Bereits ein teilweise verschattetes Modul kann die Gesamtleistung einer Solarkette um 30-40% reduzieren. Bei Balkonkraftwerken mit nur zwei Modulen kann dies besonders gravierend sein. Die Gründe für Verschattungen sind vielfältig:
- Temporäre Verschattungen durch Bäume, die im Sommer belaubt sind
- Schornsteine, Antennen oder andere Dachaufbauten
- Nachbargebäude oder wachsende Vegetation
- Selbstverschattung bei ungünstiger Modulanordnung
Eine professionelle Verschattungsanalyse hilft Ihnen, diese Probleme vor der Installation zu identifizieren oder bei bestehenden Anlagen zu diagnostizieren. Dadurch können Sie die optimalen Standorte für Ihre Module ermitteln und gezielt Lösungen zur Leistungssteigerung implementieren.
Methoden zur Messung der Verschattung
Manuelle Verschattungsanalyse
Für eine erste Einschätzung können Sie Verschattungen selbst beobachten. Dazu sollten Sie den Standort über den Tag hinweg zu verschiedenen Uhrzeiten und in unterschiedlichen Jahreszeiten beobachten. Diese Methode ist kostengünstig, erfordert aber viel Zeit und liefert nur grobe Ergebnisse.
Professioneller wird die manuelle Analyse mit einem Solarpathfinder. Dieses analoge Instrument ermöglicht eine visuelle Bewertung des Sonnenverlaufs am geplanten Standort. Durch eine spezielle Kuppel sehen Sie potenzielle Hindernisse im Verhältnis zur Sonnenbahn und können so die Verschattungssituation für das gesamte Jahr erfassen.
Empfohlene Produkte zu Solarpathfinder
Digitale Verschattungsanalyse-Tools
Die moderne Technologie bietet präzisere Möglichkeiten zur Verschattungsanalyse:
Verschattungsmessgeräte kombinieren oft Kompass, Neigungsmesser und eine spezielle Kamera, um den Sonnenweg und mögliche Hindernisse zu analysieren. Sie liefern detaillierte Daten zur Verschattungssituation über das gesamte Jahr.
Empfohlene Produkte zu Verschattungsmessgerät
Smartphones und Tablets können mit speziellen Apps ebenfalls zur Verschattungsanalyse eingesetzt werden. Diese Apps nutzen die Kamera und Sensoren des Geräts, um eine Augmented-Reality-Darstellung des Sonnenverlaufs über das reale Kamerabild zu legen. Dadurch sehen Sie sofort, zu welchen Zeiten Verschattungen auftreten werden.
Für komplexere Projekte eignen sich professionelle Softwarelösungen, die detaillierte 3D-Modelle der Umgebung erstellen und präzise Verschattungsanalysen über den Jahresverlauf berechnen können.
Satelliten- und Drohnenbasierte Analysen
Moderne Dienstleister bieten Verschattungsanalysen basierend auf Satellitendaten oder Drohnenaufnahmen an. Diese Methoden liefern hochpräzise Ergebnisse, besonders wenn die Verschattungssituation kompliziert ist oder viele Faktoren berücksichtigt werden müssen. Bei Drohnenaufnahmen wird der Standort aus verschiedenen Höhen und Winkeln fotografiert, um ein vollständiges Bild der Verschattungssituation zu erhalten.
Schritt-für-Schritt Anleitung zur Verschattungsanalyse
Eine gründliche Verschattungsanalyse für Ihre Solaranlage oder Ihr Balkonkraftwerk können Sie mit dieser strukturierten Vorgehensweise durchführen:
1. Standortanalyse vorbereiten
Verschaffen Sie sich zunächst einen Überblick über potenzielle Verschattungsquellen. Bäume, Gebäude, Schornsteine oder Antennen können problematisch sein. Beachten Sie, dass sich die Verschattungssituation im Jahresverlauf stark ändern kann. Ein Baum, der im Winter kahl ist, wirft im Sommer einen deutlich größeren Schatten.
Dokumentieren Sie die geografische Ausrichtung des Standorts. Für Solaranlagen in Deutschland ist eine Südausrichtung optimal, aber auch Ost-West-Ausrichtungen können je nach Nutzungsprofil sinnvoll sein.
2. Durchführung der Messung
Für die Messung mit einem Verschattungsanalyse Tool oder einer entsprechenden App gehen Sie wie folgt vor:
Empfohlene Produkte zu Verschattungsanalyse Tool
- Positionieren Sie sich genau an dem Standort, an dem die Solarmodule installiert werden sollen
- Richten Sie das Gerät nach Süden aus und stellen Sie den korrekten Breitengrad ein
- Identifizieren Sie durch das Gerät alle Objekte, die den Sonnenverlauf kreuzen
- Dokumentieren Sie die Ergebnisse mit Fotos oder den Funktionen der App
Bei der Nutzung eines Solarpathfinders oder ähnlicher Instrumente sehen Sie direkt, welche Bereiche der Sonnenbahn frei sind und welche durch Hindernisse blockiert werden. Die meisten Tools zeigen auch, zu welchen Tageszeiten und in welchen Monaten Verschattungen auftreten.
3. Auswertung der Ergebnisse
Nach der Messung müssen die gewonnenen Daten ausgewertet werden. Achten Sie dabei besonders auf:
- Verschattungen während der ertragsstarken Mittagszeit (10-14 Uhr)
- Jahreszeitliche Unterschiede in der Verschattungssituation
- Permanente vs. temporäre Verschattungen
Viele digitale Tools berechnen automatisch den zu erwartenden Ertragsverlust durch Verschattung. Dies hilft Ihnen bei der Entscheidung, ob Optimierungsmaßnahmen wirtschaftlich sinnvoll sind.
Lösungsansätze bei problematischer Verschattung
Haben Sie durch Ihre Verschattungsanalyse Probleme identifiziert, gibt es verschiedene Lösungsansätze:
Anpassung der Modulplatzierung
Die einfachste Lösung ist oft, die Platzierung der Module anzupassen. Durch die Erkenntnisse aus der Verschattungsanalyse können Sie Module so positionieren, dass sie minimaler Verschattung ausgesetzt sind. Bei Balkonkraftwerken kann bereits eine Verschiebung um wenige Zentimeter oder eine Änderung des Neigungswinkels mit einer flexiblen Solarmodul Halterung entscheidende Verbesserungen bringen.

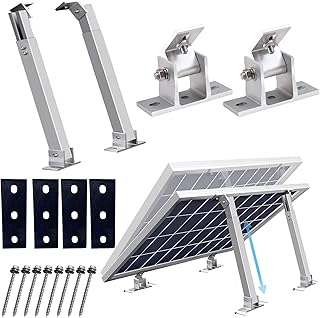

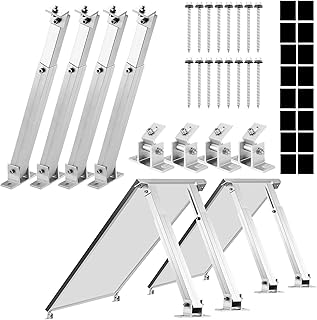

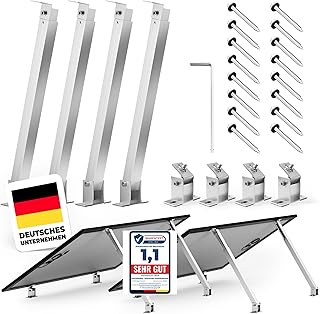

Empfohlene Produkte zu Solarmodul Halterung
Einsatz von Leistungsoptimierern
Wie im Artikel Mehr Strom trotz Teilabschattungen ausführlich beschrieben, können Leistungsoptimierer die negativen Auswirkungen von Verschattungen deutlich reduzieren. Diese Geräte werden an jedem Modul installiert und sorgen dafür, dass jedes Modul unabhängig vom anderen seinen optimalen Betriebspunkt erreicht.
Modulverschaltung optimieren
Durch eine intelligente Verschaltung der Module können Verschattungsverluste minimiert werden. Module mit ähnlicher Verschattungssituation sollten im selben String zusammengefasst werden. Bei größeren Anlagen kann auch der Einsatz von Mikrowechselrichtern sinnvoll sein, die jedes Modul unabhängig betreiben.
Vegetationsmanagement
Bei Verschattungen durch Vegetation sollte ein regelmäßiger Rückschnitt eingeplant werden. Bäume und Sträucher wachsen kontinuierlich und können über die Jahre zu immer stärkeren Verschattungen führen.
Fazit: Verschattungsanalyse als Schlüssel zum Solarerfolg
Eine fundierte Verschattungsanalyse ist entscheidend für den langfristigen Erfolg Ihrer Solaranlage oder Ihres Balkonkraftwerks. Sie hilft nicht nur bei der initialen Planung, sondern auch bei der Diagnose von Leistungsproblemen bestehender Anlagen. Mit den richtigen Tools und Methoden können Sie Verschattungen präzise messen und entsprechende Optimierungsmaßnahmen einleiten.
Investieren Sie die Zeit in eine gründliche Analyse, bevor Sie Ihre Module installieren. Dies spart langfristig Kosten und Frustration durch vermeidbare Ertragseinbußen. Professionelle Sonnenverlaufsanalyse-Werkzeuge amortisieren sich schnell durch die optimierte Platzierung Ihrer Solarmodule.
Empfohlene Produkte zu Sonnenverlaufsanalyse
Für bestehende Anlagen mit Leistungsproblemen kann eine nachträgliche Verschattungsanalyse wertvolle Hinweise auf Optimierungspotenzial liefern. Kombiniert mit modernen Lösungen wie Leistungsoptimierern, wie sie in unserem Artikel Schatten minimieren, Solarertrag maximieren beschrieben werden, können Sie auch bei nicht optimalen Standortbedingungen das Maximum aus Ihrer Solaranlage herausholen.
+ Wie stark kann Verschattung die Leistung meiner Solaranlage wirklich beeinträchtigen?
Verschattung ist tatsächlich einer der größten Leistungskiller bei Solaranlagen. Bereits ein teilweise verschattetes Modul kann die Gesamtleistung einer ganzen Solarkette um 30-40% reduzieren – das ist deutlich mehr, als die meisten erwarten!
Besonders kritisch ist dies bei kleineren Anlagen: Bei einem Balkonkraftwerk mit nur zwei Modulen kann ein verschattetes Modul die Hälfte Ihrer Leistung kosten. Der Grund dafür liegt in der Reihenschaltung: Wie bei einer Lichterkette bremst das schwächste Glied die gesamte Kette aus.
Empfohlene Produkte zu Balkonkraftwerk
Anker SOLIX Balkonkraftwerk mit Speicher, Solar…
1.499,
⭐ 4.5 von 5 Sternen
Zendure SolarFlow 1600 AC+ – Balkonkraftwerk …
599,00 €
48V 100AH Lithium LiFePO4 Batterie mit Bildschi…
619,00 €
⭐ 4.3 von 5 Sternen
VALE Balkonkraftwerk Bifazial 450 Wp Full Black…
149,00 €
Zendure SolarFlow Balkonkraftwerk mit Speicher,…
799,00 €
⭐ 4.4 von 5 Sternen
Jackery Homepower 2000 Ultra Netzgebundene Syst…
1.048,
⭐ 4.6 von 5 Sternen
Enphase IQ Balkonkraftwerk 800 W | Plug-&-P…
509,00 €
Zendure 800W Balkonkraftwerk – Balkonkraftwerk …
279,00 €
⭐ 4.3 von 5 Sternen
Die gute Nachricht: Mit Leistungsoptimierern oder Mikrowechselrichtern können Sie diese Verluste deutlich reduzieren, da jedes Modul dann unabhängig arbeitet. Eine vorherige Verschattungsanalyse zeigt Ihnen genau, wo die Probleme liegen und ob solche Investitionen sich lohnen.
Empfohlene Produkte zu Mikrowechselrichter
Empfohlene Produkte zu Leistungsoptimierer Solar
+ Welche Tools brauche ich für eine professionelle Verschattungsanalyse meiner Solaranlage?
Für eine aussagekräftige Verschattungsanalyse gibt es verschiedene Optionen – je nach Budget und Genauigkeitsanforderung.
Für Einsteiger und Balkonkraftwerke: Spezielle Smartphone-Apps zur Verschattungsanalyse sind bereits sehr hilfreich. Diese nutzen die Kamera und GPS Ihres Smartphones, um den Sonnenverlauf über das Jahr zu visualisieren – meist für 5-15 Euro erhältlich.
Für größere Projekte: Der klassische Solarpathfinder ist seit Jahren der Standard bei Solarteuren. Mit seiner speziellen Kuppel sehen Sie auf einen Blick, wo Verschattungen über das gesamte Jahr auftreten werden. Alternativ gibt es moderne digitale Verschattungsmessgeräte, die Kompass, Neigungsmesser und Kamera kombinieren.
Zusätzlich sollten Sie einen Kompass zur präzisen Südausrichtung bereithalten. Für die Dokumentation ist ein Tablet praktisch, um Messergebnisse direkt vor Ort zu erfassen.
+ Kann ich eine Verschattungsanalyse auch selbst durchführen oder brauche ich einen Fachmann?
Ja, Sie können eine grundlegende Verschattungsanalyse definitiv selbst durchführen – besonders bei kleineren Anlagen wie Balkonkraftwerken ist das oft völlig ausreichend.
Einfachste Methode: Beobachten Sie den geplanten Standort über einen ganzen Tag hinweg zu verschiedenen Uhrzeiten. Notieren Sie, wann und wo Schatten auftauchen. Wiederholen Sie dies idealerweise in verschiedenen Jahreszeiten. Das kostet nur Zeit, liefert aber bereits wertvolle Erkenntnisse.
Präzisere DIY-Methode: Investieren Sie in eine Verschattungsanalyse-App für Ihr Smartphone. Diese Tools zeigen Ihnen mittels Augmented Reality den kompletten Sonnenverlauf über das Jahr an – direkt im Kamerabild Ihres Handys.
Wann Sie einen Profi brauchen: Bei größeren Dachanlagen mit komplexer Verschattungssituation oder wenn Sie präzise Ertragsprognosen für Finanzierungsgespräche benötigen, lohnt sich ein Fachmann mit professionellem Solarpathfinder oder Drohnentechnik.
+ Was sind die häufigsten Verschattungsquellen, die ich bei meiner Solaranlage beachten sollte?
Bei der Planung Ihrer Solaranlage sollten Sie besonders auf diese typischen Verschattungsquellen achten:
Empfohlene Produkte zu Solaranlage
Vegetation: Bäume sind Problemquelle Nummer 1! Ein kahler Baum im Winter wirft im Sommer mit vollem Laub einen viel größeren Schatten. Auch wachsende Hecken können über die Jahre zum Problem werden. Planen Sie regelmäßigen Rückschnitt ein.
Dachaufbauten: Schornsteine, Satellitenschüsseln, Antennen oder Lüftungsrohre werfen besonders morgens und abends lange Schatten. Bei der Planung mit einem Verschattungsanalyse-Tool werden diese sichtbar.
Nachbargebäude: Besonders in dicht bebauten Gebieten können höhere Nachbarhäuser erhebliche Verschattungen verursachen – vor allem im Winter bei tiefstehender Sonne.
Selbstverschattung: Bei aufgeständerten Modulen können sich die vorderen Module gegenseitig Schatten werfen, wenn der Reihenabstand zu gering ist.
Mit Leistungsoptimierern können Sie die Auswirkungen dieser Verschattungen deutlich reduzieren.
Empfohlene Produkte zu Leistungsoptimierer
+ Zu welcher Tageszeit ist Verschattung besonders problematisch für den Solarertrag?
Die kritischste Zeit für Verschattungen liegt zwischen 10 und 14 Uhr – also rund um die Mittagszeit. In diesen vier Stunden produzieren Ihre Solarmodule oft mehr als 50% des Tagesertrags!
Empfohlene Produkte zu Solarmodule
Warum gerade die Mittagszeit? Die Sonne steht am höchsten, die Einstrahlung ist maximal und die Sonnenstrahlen treffen in einem optimalen Winkel auf Ihre Module. Verschattungen in dieser Zeit kosten Sie also besonders viel Ertrag.
Morgendliche und abendliche Verschattungen sind weniger dramatisch, da die Sonneneinstrahlung ohnehin schwächer ist. Dennoch summieren sich auch diese Verluste über das Jahr.
Mit einem Solarpathfinder oder einer Analyse-App sehen Sie genau, wann welche Hindernisse Schatten werfen. Bei der Planung Ihrer Balkonkraftwerk-Position oder Dachanlage sollten Sie deshalb prioritär darauf achten, dass die Mittagssonne ungestört auf Ihre Module scheint. Falls unvermeidbare Verschattungen auftreten, können Mikrowechselrichter die Verluste minimieren.
+ Wie unterscheidet sich die Verschattung im Sommer und Winter und warum ist das wichtig?
Die Verschattungssituation ändert sich im Jahresverlauf dramatisch – und das kann überraschende Auswirkungen auf Ihren Solarertrag haben.
Winterliche Verschattung: Im Winter steht die Sonne deutlich tiefer am Himmel. Dadurch werfen Hindernisse längere Schatten und können Ihre Solaranlage über größere Teile des Tages verschatten. Allerdings ist die Sonneneinstrahlung ohnehin schwächer, sodass die absoluten Ertragsverluste geringer ausfallen.
Sommerliche Verschattung: Die Sonne steht höher, Schatten sind kürzer. ABER: Belaubte Bäume werfen jetzt viel mehr Schatten als im Winter! Da die Sommermonate die ertragsstärkste Zeit sind, wiegen Verschattungen hier besonders schwer.
Praktische Konsequenz: Ein Standort, der im Winter verschattungsfrei erscheint, kann im Sommer problematisch werden. Deshalb ist eine ganzjährige Verschattungsanalyse so wichtig. Mit einem Solarpathfinder oder entsprechenden Apps sehen Sie auf einen Blick, wie sich die Situation über alle zwölf Monate entwickelt. Bei unvermeidbaren saisonalen Verschattungen helfen Leistungsoptimierer, die Verluste zu begrenzen.
Empfohlene Produkte zu Verschattungsanalyse
+ Was sind Leistungsoptimierer und helfen sie wirklich bei Verschattungsproblemen?
Ja, Leistungsoptimierer sind eine der effektivsten Lösungen gegen Verschattungsprobleme! Sie werden an jedem einzelnen Solarmodul installiert und lösen das Hauptproblem herkömmlicher Anlagen: die Reihenschaltung.
So funktionieren sie: Normalerweise arbeiten alle Module in einem String auf dem Niveau des schwächsten Moduls – wie eine Fahrradkette, die nicht schneller sein kann als das langsamste Glied. Leistungsoptimierer sorgen dafür, dass jedes Modul unabhängig seinen optimalen Betriebspunkt erreicht.
Typische Ertragssteigerungen: Bei teilweiser Verschattung können Sie 15-25% mehr Ertrag erzielen. Das klingt beeindruckend – und ist es auch! Bei einem Balkonkraftwerk mit zwei Modulen, von denen eines zeitweise verschattet ist, macht das einen erheblichen Unterschied.
Lohnt sich die Investition? Eine vorherige Verschattungsanalyse zeigt Ihnen, ob Leistungsoptimierer wirtschaftlich sinnvoll sind. Als Alternative gibt es auch Mikrowechselrichter, die einen ähnlichen Effekt haben und direkt am Modul installiert werden.
+ Welche Smartphone-Apps eignen sich für eine Verschattungsanalyse meines Balkonkraftwerks?
Für Balkonkraftwerk-Besitzer sind Smartphone-Apps eine kostengünstige und überraschend präzise Option für die Verschattungsanalyse.
Beliebte Apps sind: „Sun Surveyor“, „Solmetric iPV“, „Sunseeker“ oder „SolarScan“. Diese nutzen die Kamera, GPS und Sensoren Ihres Smartphones, um den Sonnenverlauf als Augmented-Reality-Overlay über das reale Kamerabild zu legen.
So funktioniert es: Sie halten Ihr Handy an den geplanten Standort Ihrer Solarmodule und sehen direkt im Display, wo die Sonne zu verschiedenen Tageszeiten und Jahreszeiten stehen wird. Hindernisse wie Bäume oder Gebäude werden sofort erkennbar.
Vorteile: Die Apps kosten meist nur 5-15 Euro, sind intuitiv bedienbar und für Balkonkraftwerke völlig ausreichend. Ein Tablet mit größerem Display kann die Darstellung noch angenehmer machen.
Grenzen: Für komplexere Dachanlagen mit vielen Modulen sollten Sie eher zu einem professionellen Solarpathfinder oder digitalen Verschattungsmessgeräten greifen.
+ Kann ich die Position meiner Balkonkraftwerk-Module noch nachträglich optimieren?
Absolut! Die Optimierung bereits installierter Balkonkraftwerk-Module ist oft einfacher als gedacht und kann erhebliche Ertragssteigerungen bringen.
Einfache Anpassungen: Mit einer flexiblen Solarmodul-Halterung können Sie Neigungswinkel und Ausrichtung verändern. Oft reichen schon wenige Zentimeter Verschiebung oder eine Anpassung des Winkels, um kritische Verschattungen zu vermeiden. Verstellbare Halterungen mit mehreren Winkelpositionen sind hier besonders praktisch.
Standortwechsel: Manchmal ist ein kompletter Standortwechsel sinnvoll. Führen Sie zunächst eine Verschattungsanalyse mit einer App durch, um alternative Positionen zu prüfen.
Technische Lösungen: Wenn Verschattungen unvermeidbar sind, können Sie nachträglich Leistungsoptimierer oder Mikrowechselrichter nachrüsten. Diese sorgen dafür, dass ein verschattetes Modul nicht die Leistung des zweiten herunterzieht.
Monitoring hilft: Mit einem Solar-Monitoring-System erkennen Sie schnell, ob Optimierungen den gewünschten Effekt haben.
Empfohlene Produkte zu Solar Monitoring
+ Was sollte ich beim Kauf einer Halterung beachten, um Verschattungen zu minimieren?
Die richtige Solarmodul-Halterung ist entscheidend, um Verschattungen zu vermeiden und den Ertrag zu maximieren – hier sollten Sie nicht am falschen Ende sparen!
Verstellbarkeit ist Trumpf: Achten Sie auf Halterungen mit mehreren einstellbaren Neigungswinkeln. So können Sie die Position Ihrer Solarmodule auch nach der Installation noch optimieren, wenn sich die Verschattungssituation ändert oder Sie mit einer Analyse-App Verbesserungspotenzial entdecken.
Ausreichende Höhe: Bei Balkon-Halterungen sollte das Modul hoch genug über dem Balkongeländer stehen, um Verschattungen durch Balkonbrüstungen zu vermeiden.

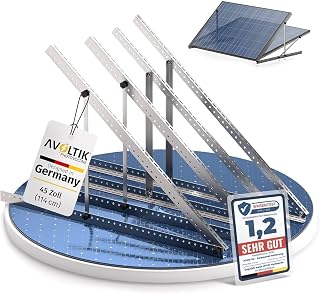

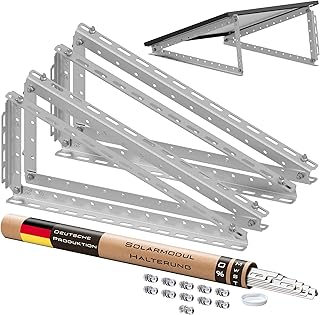

Empfohlene Produkte zu Balkonkraftwerk Halterung
Reihenabstand bei Aufständerung: Wenn Sie mehrere Module aufständern, achten Sie auf ausreichenden Abstand zwischen den Reihen. Bei zu geringem Abstand verschatten sich die vorderen Module gegenseitig – besonders im Winter bei flacher Sonne.
Robuste Konstruktion: Die Halterung muss Wind und Wetter standhalten, ohne zu verrutschen. Eine verzogene oder abgesackte Halterung kann zu unerwarteten Verschattungen durch ungünstige Winkel führen. Investieren Sie lieber in hochwertige Befestigungssysteme mit guten Bewertungen.

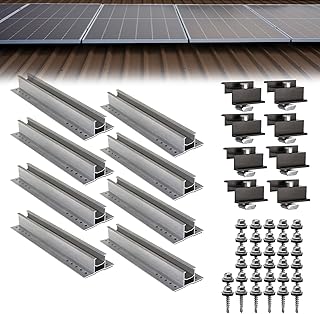

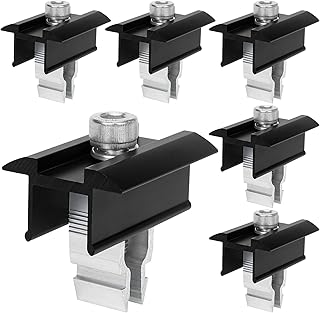

Empfohlene Produkte zu Solarmodul Befestigung
