Solarkabel-Fehler erkennen und beheben

Die elektrische Verbindung ist das Herzstück jeder Solaranlage – von der großen Dachinstallation bis zum kleinen Balkonkraftwerk. Treten Fehler bei Solarkabeln auf, kann dies die Leistung erheblich beeinträchtigen oder sogar Sicherheitsrisiken verursachen. In diesem Artikel erfahren Sie, wie Sie typische Solarkabel-Fehler erkennen und fachgerecht beheben können, um Ihre Anlage wieder auf maximale Effizienz zu bringen.

Typische Solarkabel-Fehler identifizieren

Bevor Sie zur Reparatur schreiten, ist es wichtig, das Problem genau zu identifizieren. Die häufigsten Solarkabel-Fehler lassen sich in folgende Kategorien einteilen:

Physische Beschädigungen: Risse, Schnitte oder abgenutzte Isolierung durch Witterungseinflüsse, Tierbisse oder mechanische Belastungen sind die sichtbarsten Probleme. Diese können zu Kurzschlüssen oder Leistungsverlusten führen.

Korrosion an Verbindungsstellen: Besonders bei Outdoor-Installationen können Feuchtigkeit und Umwelteinflüsse die Metallverbindungen korrodieren lassen, was den Stromfluss behindert und den Widerstand erhöht.

Lockere Verbindungen: Durch Vibrationen oder thermische Ausdehnung können sich Verbindungen mit der Zeit lockern und zu instabilen Kontakten führen.

Alterungserscheinungen: Mit der Zeit können Solarkabel spröde werden und ihre Isoliereigenschaften verlieren, besonders wenn sie dauerhaft UV-Strahlung ausgesetzt sind.

Die richtigen Werkzeuge für die Solarkabel-Fehlersuche

Für eine erfolgreiche Diagnose und Reparatur von Solarkabel-Fehlern benötigen Sie das passende Werkzeug:

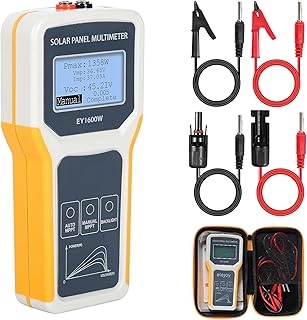

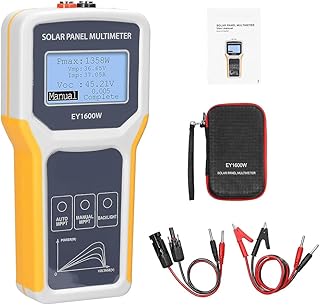

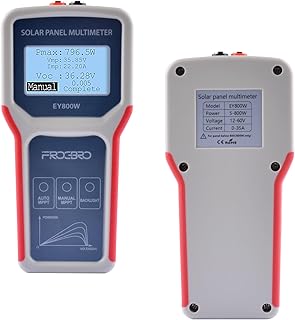

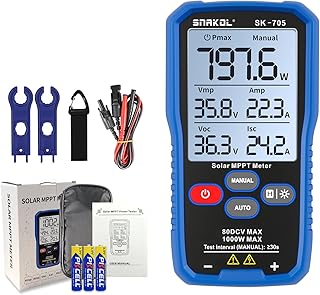

Ein hochwertiges Multimeter ist unerlässlich, um Spannungen zu messen und Unterbrechungen im Stromkreis zu lokalisieren. Insbesondere für Solaranlagen sollte es DC-Spannungen bis mindestens 1000V messen können.

Eine Abisolierzange speziell für Solarkabel erleichtert die saubere Vorbereitung der Kabel. Standard-Abisolierzangen können die spezielle doppelte Isolierung von Solarkabeln oft nicht korrekt verarbeiten.

Für professionelle Verbindungen ist eine Crimpzange MC4 unerlässlich, um neue Steckverbinder zuverlässig zu befestigen.

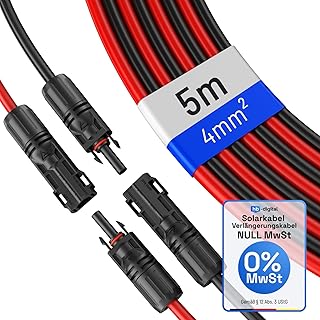

Außerdem benötigen Sie MC4-Verbinder, UV-beständiges Isolierband, wasserdichte Schrumpfschläuche und bei Bedarf ein Solarkabel-Reparaturset.

Schritt-für-Schritt: Solarkabel-Fehler beheben

Wenn Sie einen Solarkabel-Fehler gefunden haben, gehen Sie systematisch vor, um eine dauerhafte und sichere Reparatur zu gewährleisten:

1. Sicherheitsmaßnahmen beachten

Die Sicherheit steht an erster Stelle. Schalten Sie vor jeder Arbeit an den Kabeln die Anlage ab. Bei einem Balkonkraftwerk ziehen Sie den Netzstecker, bei größeren Anlagen aktivieren Sie die DC-Trennschalter und schalten den Wechselrichter aus. Überprüfen Sie mit einem Multimeter, ob die Kabel tatsächlich spannungsfrei sind – Solarmodule erzeugen bei Lichteinfall immer Spannung!

Tragen Sie zudem isolierende Handschuhe und verwenden Sie isolierte Werkzeuge, um sich vor möglichen elektrischen Schlägen zu schützen.

2. Fehlerhafte Stelle lokalisieren und vorbereiten

Nachdem Sie den Solarkabel-Fehler identifiziert haben, markieren Sie die beschädigte Stelle großzügig. Planen Sie ein Stück von mindestens 10 cm vor und nach der Schadstelle ein, um sicherzustellen, dass Sie alle potenziell beschädigten Bereiche erfassen.

Bei kleineren Anlagen können Sie oft das komplette Kabel austauschen, was die sicherste Option darstellt. Bei längeren Strecken kann eine punktuelle Reparatur wirtschaftlicher sein.

3. Professionelle Reparatur durchführen

Je nach Art des Solarkabel-Fehlers gibt es verschiedene Reparaturansätze:

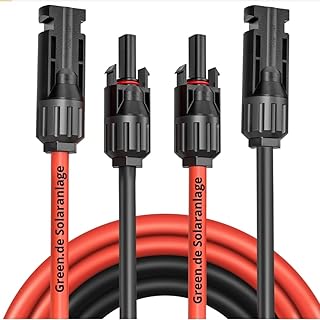

Bei gebrochenen Kabeln oder schweren Beschädigungen: Schneiden Sie den beschädigten Bereich großzügig heraus. Abisolieren Sie die Kabelenden sauber mit der Spezialzange. Achten Sie darauf, dass Sie etwa 5-7 mm der Kupferleiter freilegen, ohne diese zu beschädigen. Verbinden Sie die Kabelenden mit neuen MC4-Steckverbindern oder einer wasserdichten Kabelverbindung, die für den Außenbereich geeignet ist.

Für detaillierte Anweisungen zu diesem Prozess empfehle ich unseren Artikel Defekte Solarkabel einfach selbst reparieren, der diesen Prozess Schritt für Schritt erklärt.

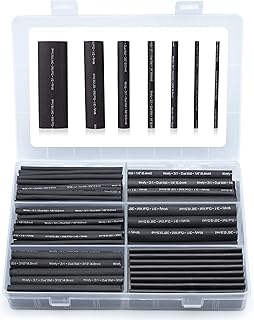

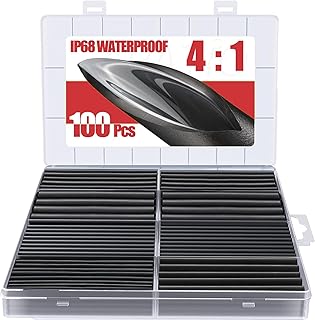

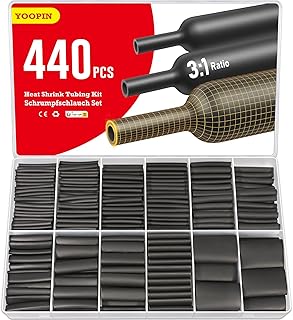

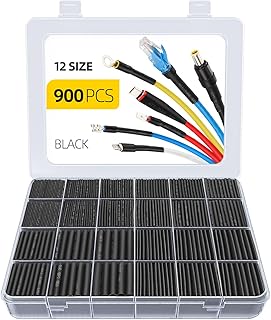

Bei leichten Isolationsschäden: Bei kleinen Rissen oder Abschürfungen an der Isolierung, die den Leiter nicht beeinträchtigen, können Sie eine temporäre Reparatur mit hochwertigem UV-beständigen Isolierband durchführen. Für eine dauerhafte Lösung verwenden Sie besser UV-beständige Schrumpfschläuche. Ziehen Sie den Schrumpfschlauch über die beschädigte Stelle und erhitzen Sie ihn vorsichtig mit einem Heißluftföhn, bis er eng anliegt.

Bei Problemen mit MC4-Steckern: Wenn der Fehler an den Verbindern liegt, müssen diese komplett ersetzt werden. Wie man defekte MC4-Verbinder fachgerecht austauscht, erfahren Sie in unserem Spezialartikel Defekte MC4-Verbinder selbst erneuern.

4. Qualitätskontrolle und Tests

Nach der Reparatur ist eine gründliche Überprüfung unerlässlich, um sicherzustellen, dass der Solarkabel-Fehler vollständig behoben wurde:

Führen Sie zunächst eine visuelle Inspektion durch. Die Verbindungen sollten fest und die Isolierung intakt sein. Bei Schrumpfschläuchen darf kein Kupfer mehr sichtbar sein.

Mit dem Multimeter können Sie einen Durchgangstest durchführen, um zu prüfen, ob die elektrische Verbindung wiederhergestellt ist. Messen Sie auch den Widerstand – er sollte sehr niedrig sein.

Führen Sie, wenn möglich, auch einen Spannungstest unter Last durch, um die Funktionalität im realen Betrieb zu überprüfen.

Langfristige Prävention von Solarkabel-Fehlern

Um zukünftige Probleme zu vermeiden, sollten Sie regelmäßige Wartungsroutinen etablieren:

Jährliche Inspektion: Überprüfen Sie alle Kabel und Verbindungen mindestens einmal jährlich auf sichtbare Schäden oder Anzeichen von Alterung.

Kabelführung optimieren: Stellen Sie sicher, dass Kabel nicht unter Spannung stehen, nicht scheuern können und vor mechanischen Belastungen geschützt sind. Verwenden Sie UV-beständige Kabelkanäle oder -rohre für zusätzlichen Schutz.

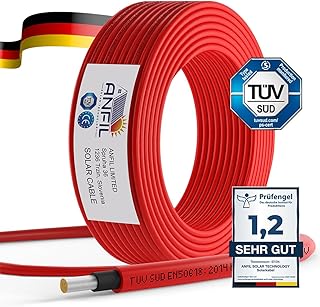

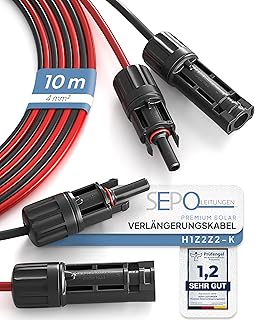

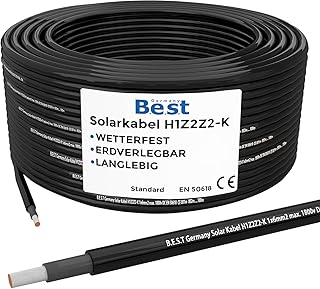

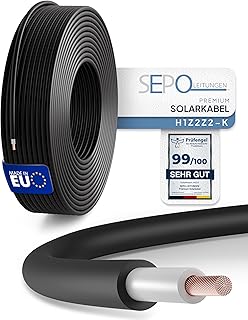

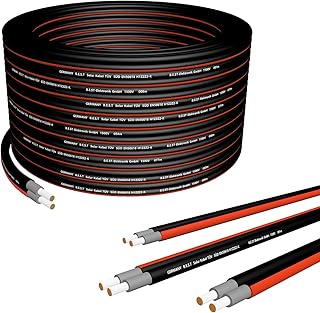

Qualitätsmaterialien verwenden: Sparen Sie nicht an der Qualität von Ersatzteilen. Verwenden Sie stets Solarkabel mit doppelter Isolierung (meist erkennbar an der Bezeichnung H1Z2Z2-K) und einem angemessenen Querschnitt (typischerweise 4-6 mm² für Standardanlagen).

Dokumentation führen: Halten Sie alle Reparaturen und Änderungen an Ihrer Anlage schriftlich fest, um bei zukünftigen Problemen einen besseren Überblick zu haben.

Fazit: Solarkabel-Fehler sind kein Grund zur Panik

Solarkabel-Fehler gehören zu den häufigsten Problemen bei Solaranlagen, können aber in den meisten Fällen relativ einfach behoben werden. Mit den richtigen Werkzeugen, einer systematischen Herangehensweise und etwas handwerklichem Geschick können Sie viele Reparaturen selbst durchführen und so teure Serviceeinsätze vermeiden.

Bedenken Sie jedoch: Bei Unsicherheit oder komplexeren Problemen sollten Sie immer einen Fachmann hinzuziehen. Die Sicherheit Ihrer Anlage und Ihre persönliche Sicherheit haben höchste Priorität.

Mit regelmäßiger Wartung und schneller Reaktion bei ersten Anzeichen von Schäden sorgen Sie für eine lange Lebensdauer Ihrer Solaranlage und maximieren deren Ertrag – ob bei der großen Dachanlage oder dem kompakten Mini-PV-System für den Balkon.
