Solarstecker reparieren leicht gemacht
Jeder Betreiber einer Photovoltaikanlage oder eines Balkonkraftwerks kennt das Problem: Ein defekter MC4-Stecker kann die gesamte Stromproduktion zum Erliegen bringen. Dabei sind diese Spezialstecker häufig das schwächste Glied in der Solarkette. Wer schnell und kostengünstig seine Solarstecker reparieren möchte, findet in diesem Artikel eine detaillierte Anleitung. Mit dem richtigen Werkzeug und etwas Geschick können Sie beschädigte MC4-Verbinder selbst instand setzen, ohne teure Fachkräfte beauftragen zu müssen.
Warum MC4-Solarstecker beschädigt werden können
MC4-Steckverbinder sind speziell für den Outdoor-Einsatz konzipiert und eigentlich robust gebaut. Dennoch kommt es regelmäßig zu Defekten. Die häufigsten Ursachen für beschädigte MC4-Solarstecker sind:
Umwelteinflüsse: UV-Strahlung kann das Kunststoffgehäuse mit der Zeit spröde machen. Wind, Regen und extreme Temperaturschwankungen belasten die Materialien zusätzlich. Besonders gefährlich ist eindringende Feuchtigkeit, die Korrosion verursachen kann.
Mechanische Belastung: Zug- und Druckbelastungen an den Verbindungsstellen, etwa durch starken Wind oder unsachgemäße Installation, können zu Kabelbrüchen führen oder die Stecker selbst beschädigen.
Fehlerhafte Montage: Nicht korrekt angebrachte Verbinder sind anfälliger für Defekte. Besonders häufig sind unzureichend gecrimptе Kontakte oder falsch zusammengesteckte Verbinder, die nicht richtig verriegelt wurden.
Alterung: Mit der Zeit verlieren selbst hochwertige MC4-Verbinder ihre optimalen Eigenschaften. Die Dichtungen werden porös, die Kunststoffteile brüchig.
Diese Werkzeuge benötigen Sie zum Solarstecker reparieren
Bevor Sie mit der Reparatur beginnen, sollten Sie die richtige Ausrüstung zusammenstellen. Diese Werkzeuge sind für das professionelle Reparieren von MC4-Solarsteckern unerlässlich:
Spezial-Crimpzange für MC4-Verbinder: Eine präzise Crimpverbindung ist entscheidend für die elektrische Sicherheit und Langlebigkeit. Normale Zangen sind hier ungeeignet.
Empfohlene Produkte zu Crimpzange MC4
Abisolierzange: Für die saubere Entfernung der Kabelummantelung, ohne die empfindlichen Kupferleiter zu beschädigen.
Empfohlene Produkte zu Abisolierzange Solar

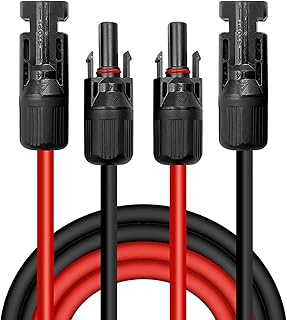

Ersatz-MC4-Stecker: Verwenden Sie ausschließlich qualitativ hochwertige MC4-Stecker mit Original-Zertifizierung, die für Solarkabel geeignet sind.
Empfohlene Produkte zu MC4 Stecker Set

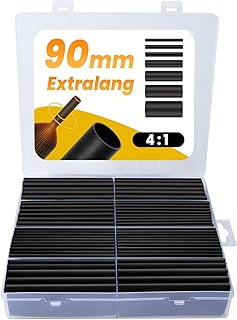

Wasserdichter Schrumpfschlauch: Zur zusätzlichen Isolierung und Abdichtung der Verbindungsstellen.
Empfohlene Produkte zu Schrumpfschlauch wasserdicht

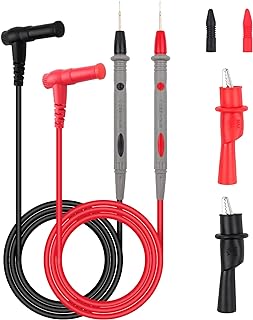

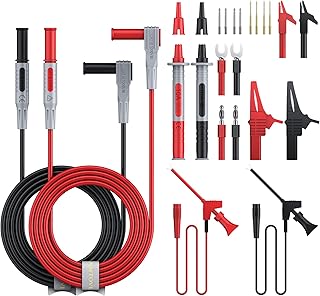

Multimeter: Um die elektrische Verbindung nach der Reparatur zu testen.
Empfohlene Produkte zu Multimeter Solarkabel

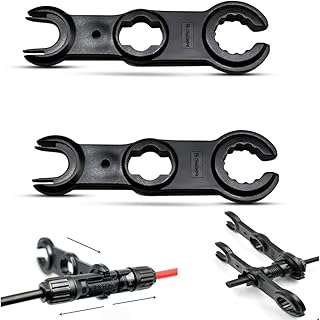

Montageschlüssel für MC4-Stecker: Erleichtert das sichere Öffnen der Steckverbindungen ohne Beschädigungen.

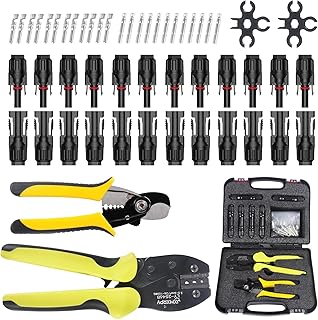

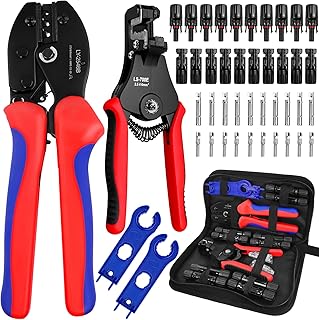

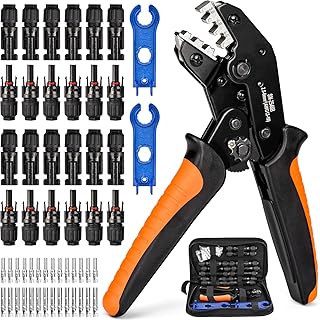

Für den Heimwerker kann es sinnvoll sein, direkt ein komplettes Solarkabel Reparaturset zu erwerben, das alle notwendigen Komponenten enthält.
Empfohlene Produkte zu Solarkabel Reparaturset
Anleitung: So reparieren Sie MC4-Solarstecker richtig
Das Reparieren eines defekten Solarsteckers erfordert Sorgfalt und Präzision. Folgen Sie dieser Schritt-für-Schritt-Anleitung:
1. Sicherheit zuerst: Trennen Sie die PV-Module unbedingt vom System, bevor Sie mit der Reparatur beginnen. Decken Sie bei Bedarf die Module ab, um sicherzustellen, dass keine Spannung anliegt.
2. Schadensanalyse: Untersuchen Sie den defekten Stecker genau. Ist nur der Stecker beschädigt oder auch das Kabel? Bei tiefgehenden Beschädigungen des Kabels sollten Sie einen großzügigen Abschnitt entfernen.
3. Vorbereitung des Kabels: Entfernen Sie den defekten Stecker und kürzen Sie das Kabel bei Bedarf. Für eine optimale Verbindung sollten Sie immer einen frischen, unbeschädigten Kabelabschnitt verwenden.
4. Montage des neuen Steckers:
- Schieben Sie zuerst die Verschraubungskappe des MC4-Steckers über das Kabel.
- Isolieren Sie das Kabel mit der Abisolierzange entsprechend den Herstellervorgaben ab (üblicherweise 8-10 mm).
- Platzieren Sie die Metallkontakthülse über den freigelegten Leiter.
- Crimpen Sie den Kontakt mit der Spezialzange fest.
- Führen Sie den gecrimptеn Kontakt in das Steckergehäuse ein, bis er hörbar einrastet.
- Schrauben Sie die Verschraubungskappe fest auf das Gehäuse.
5. Zusätzlicher Wetterschutz: Für eine noch höhere Langlebigkeit können Sie die Verbindungsstelle mit wasserdichtem Schrumpfschlauch überziehen. Dies bietet zusätzlichen Schutz gegen Feuchtigkeit und mechanische Belastungen.
6. Funktionstest: Überprüfen Sie mit einem Multimeter die Durchgängigkeit der neuen Verbindung, bevor Sie das System wieder in Betrieb nehmen. Bei einem Balkonkraftwerk oder einer größeren PV-Anlage sollten Sie auch die korrekte Spannung messen.
Eine detailliertere Anleitung mit hilfreichen Tipps finden Sie in unserem Artikel „Solarkabel reparieren: Schritt-für-Schritt Anleitung„.
Häufige Fehler beim Reparieren von Solarsteckern vermeiden
Bei der Reparatur von MC4-Verbindern werden oft typische Fehler gemacht, die die Lebensdauer und Sicherheit beeinträchtigen können:
Minderwertige Ersatzteile: Sparen Sie nicht am falschen Ende! Günstige No-Name-Produkte bieten oft keinen ausreichenden Schutz gegen Witterungseinflüsse und können zu gefährlichen Kurzschlüssen oder Bränden führen.
Falsche Crimpverbindungen: Eine der häufigsten Fehlerquellen ist das unsachgemäße Crimpen. Eine zu lockere Verbindung führt zu erhöhtem Übergangswiderstand und Erwärmung, während zu starkes Crimpen die Leiter beschädigen kann.
Unzureichende Abdichtung: MC4-Steckverbinder müssen absolut wasserdicht sein. Achten Sie darauf, dass alle Dichtungselemente korrekt sitzen und die Verschraubungen fest angezogen sind.
Vernachlässigung der Polarität: Bei Solaranlagen ist die korrekte Polarität entscheidend. Verwechslungen zwischen Plus- und Minuspol können erhebliche Schäden an der Elektronik verursachen. MC4-Stecker sind bewusst so konstruiert, dass sie nur in einer Richtung zusammenpassen – diesen Sicherheitsmechanismus sollten Sie niemals umgehen.
In unserem Artikel „Defekte Solarkabel einfach selbst reparieren“ finden Sie weitere nützliche Informationen zu typischen Fehlerquellen.
Wann Sie besser einen Fachmann hinzuziehen sollten
Obwohl das Reparieren von MC4-Solarsteckern mit der richtigen Vorbereitung von vielen Heimwerkern durchgeführt werden kann, gibt es Situationen, in denen professionelle Hilfe angebracht ist:
Fehlende Erfahrung mit Elektrik: Wenn Sie unsicher im Umgang mit elektrischen Verbindungen sind, sollten Sie keine Risiken eingehen. PV-Anlagen erzeugen Gleichspannung, die besondere Sicherheitsvorkehrungen erfordert.
Garantieansprüche: Bei neueren Anlagen kann ein Eingriff durch Unbefugte zum Erlöschen der Garantie führen. Prüfen Sie vorher die Garantiebedingungen.
Systemrelevante Defekte: Wenn Sie vermuten, dass der Defekt über einen einfachen Steckerschaden hinausgeht oder Auswirkungen auf die Systemsicherheit haben könnte, ist ein Fachmann die bessere Wahl.
Gewerbliche Anlagen: Bei gewerblichen PV-Anlagen sollten Reparaturen grundsätzlich von zertifizierten Fachkräften durchgeführt werden, da hier besondere Vorschriften und Haftungsfragen zu beachten sind.
Fazit: Selbstreparatur spart Kosten und Zeit
Das Reparieren von defekten MC4-Solarsteckern ist mit dem richtigen Werkzeug und etwas Übung durchaus machbar. Sie sparen nicht nur Kosten für einen Servicetechniker, sondern können Ihre Anlage auch sofort wieder in Betrieb nehmen, ohne auf Termine warten zu müssen.
Besonders bei kleineren Solaranlagen wie Balkonkraftwerken oder Mini-PV-Systemen lohnt sich die Eigenreparatur. Investieren Sie in qualitativ hochwertige Ersatzteile und das richtige Werkzeug – diese Ausgaben amortisieren sich schnell, wenn Sie bedenken, dass MC4-Stecker zu den häufigsten Verschleißteilen bei Solaranlagen gehören.
Mit regelmäßiger Wartung und vorbeugendem Austausch von gealterten Verbindern können Sie die Zuverlässigkeit Ihrer Solaranlage deutlich erhöhen und teure Ausfallzeiten vermeiden. Denken Sie daran: Jede Stunde, die Ihre Anlage aufgrund eines defekten Steckers nicht produziert, kostet Sie bares Geld in Form nicht erzeugter Energie.
Bewahren Sie einige Ersatz-MC4-Stecker, Solarkabel und Werkzeug immer griffbereit auf – so sind Sie für Notfälle bestens gerüstet und können schnell reagieren, wenn es zu Problemen kommt.
Autor
Schlagwörter
Neueste Artikel
Passende Amazon Produkte
Empfohlene Produkte zu Abisolierzange Solar
Abisolierzange, Multifunktionale Photovoltaik Automatisch...
DEWIN Abisolierzange, Multifunktionale Photovoltaik Solar...
Abisolierzange, Multifunktionale Abisolierzangen, 3-in-1 ...
Solarkabel Abisolierzange MC4 Solarkabel Werkzeug Kabel S...
Empfohlene Produkte zu Crimpzange MC4
Crimpzangen, Krimpzange - Crimpzange Set - Presszange - E...
Solar Crimpzange Set für 2.5/4/6mm² PV Kabel, 1 Crimpza...
Solar Crimpzange Werkzeug Set für 2.5/4/6mm² PV Kabel,1...
BAURIX® Crimpzange für MC4 Stecker 2,5–6 mm² – P...
Empfohlene Produkte zu MC4 Verbinder Set
2 Stück Solar Schraubenschlüssel, MC4 Werkzeug für Sol...
Stäubli Original MC4 Steckverbinder für erneuerbare Ene...
MC4 Y Stecker 2 Stück für Solarkabel zur Parallelschalt...
Stäubli MC4 Solar Steckverbinder vom Typ II, Serie PV-KS...
Empfohlene Produkte zu Schrumpfschlauch wasserdicht

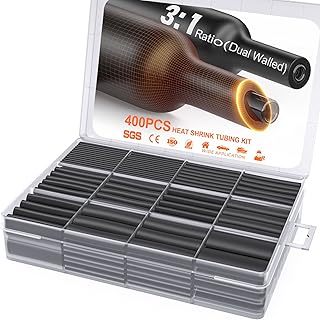

Eventronic 400 Stück Schrumpfschlauch Set, 3:1 Schrumpfu...

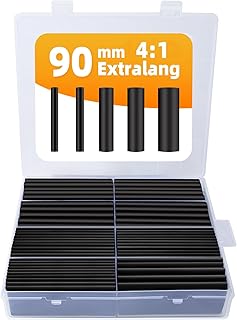

90mm Extra lange Schrumpfschlauch-Set mit Kleber, 4:1 Was...
